Кондиционер. Руководство по эксплуатации
36
2.2
Положение
ВНУТРЕННИЙ БЛОК
• Устанавливайте внутренний блок ровно на прочной
стене, не подверженной вибрациям.
• Входные и выходные отверстия прибора не должны быть
заблокированы: воздух должен распространяться п
о
в
сему помещению.
• Не устанавливайте прибор рядом с источником тепла,
пара или горючего газа.
• Не устанавливайте прибор в слишком ветреных или
пыльных местах.
• Не устанавливайте прибор там, где часто проходят люди.
Выбирайте место, где выход воздуха и уровень рабочего
шума не будут беспокоить соседей.
• Установите блок таким образом, чтобы соединение
между внутренним и наружным блоком было
максимально простым.
• Установите прибор в месте, где можно легко слить
конденсат.
• Регулярно проверяйте работу прибора и оставляйте
н
еобходимое пространство, как показано на рисунке.
• Устанавливайте внутренний блок таким образом, чтобы
фильтр был легко доступен.
ВНЕШНИЙ БЛОК
• Не устанавливайте внешний блок рядом с источниками
тепла, пара или легковоспламеняющегося газа.
• Не устанавливайте прибор в слишком ветреных или
пыльных местах.
• Не устанавливайте прибор там, где часто проходят
л
юди. Выберите место, где выход воздуха и уровень
рабочего шума не будут беспокоить соседей.
• Избегайте установки прибора в местах, где он будет
п
одвергаться воздействию прямых солнечных лучей (в
противном случае, если необходимо, используйт
е
защ
иту, которая не должна мешать потоку воздуха).
• Оставьте места, как показано на рисунке, для
свободной циркуляции воздуха.
• Установите наружный блок в безопасном и прочном
месте.
• Если наружный блок подвержен вибрации, поместите на
ножки блока резиновые прокладки.
• Устанавливайте внутренний блок в помещении, в
котором будет производиться кондиционирование
воздуха, избегая установки в коридорах или места
х
об
щего пользования.
• Устанавливайте внутренний блок на высоте не менее
2,5 м.от земли.
• Минимальное оставшееся пространство (мм) показано
н
а рисунке.
Электричество и проводка
Техника безопасности
1
）
При установке прибора следует соблюдать правила
электробезопасности.
2
）
В соответствии с местными нормами безопасности
используйте соответствующую цепь питания и
выключатель.
3
）
Убедитесь, что источник питания соответствует
требованиям прибора. Нестабильное электропитание
или неправильно проведенная проводка могут привести
к поражению электрическим током, возгоранию или
неисправности. Перед использованием кондиционера
установите надлежащие кабели питания.
4
）
Кабель питания следует выбирать в соответствии со
сл
едующей спецификацией.
Потребляемый
ток (A)
Сечение
провода (мм
2
)
5
0.75
10
1.0
13
1. 5
18
1.6
25
2.0
30
2.5
2.3
Установка внутреннего блока
Чтобы установить внутренний блок,
выполните следующие действия:
2.3.1

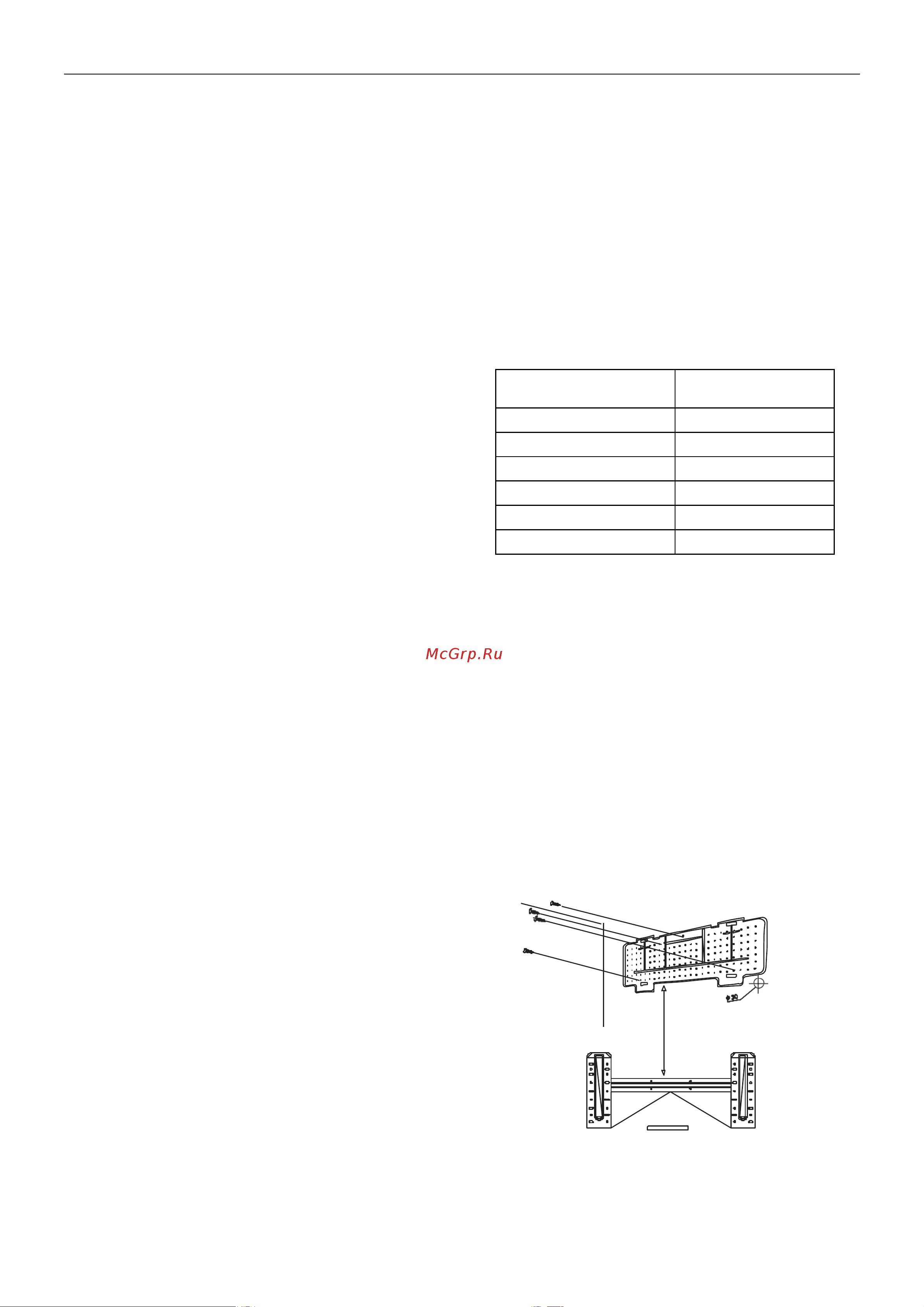

Установка монтажного блока
1) С помощью уровня установите монтажный блок в идеально
р
овное положение по вертикали и горизонтали.
2) Просверлите в стене отверстия глубиной 32 мм для
к
репления блока.
3) Вставьте пластиковые анкеры в отверстие.
4) Закрепите монтажный блок с помощью прилагаемы
х
с
аморезов.
5) Убедитесь, что монтажный блок закреплен правильно.
