Кондиционер. Руководство по эксплуатации
52
3.2.10

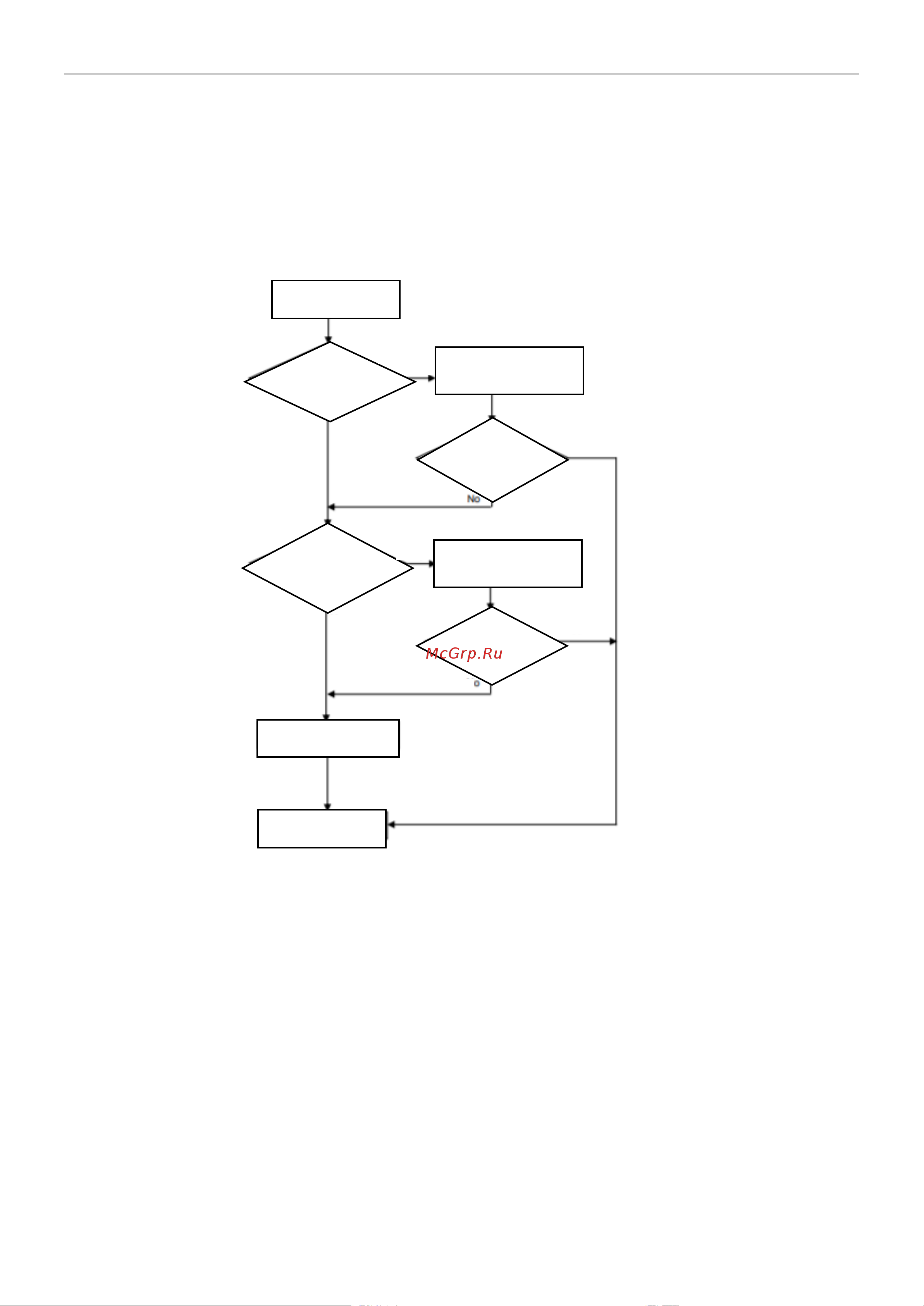

P1--- Защита от повышенного/пониженного напряжения
1. Испытательное напряжение между L и N. Когда источник питания V>AC260V или V<AC150V, AC будет
отображать защиту P1, прибор вернется в предыдущее состояние, пока V>AC155V.
2. Испытательное напряжение на электролитическом конденсаторе большого размера на плате внешнего
б
лока. Когда напряжение на шине постоянного тока V > 420 В пост. тока или V < 150 В пост.
ДИСПЛЕЙ P1
Дождитесь восстановления
напряжения переменного
тока.P1
Дождитесь восстановления
напряжения на шинах.
Замените плату ODU
КОНЕЦ
Напряжение
питания 145-
260В?
Напряжение на
сборной шине
примерно 150-
420 В?
Прибор
работает
нормально?
Напряжение
источника
питания btw145-
260Vнормально?
ДА
ДА
ДА
ДА
НЕТ
НЕТ
НЕТ
Содержание
