Кондиционер. Руководство по эксплуатации
85
-2
63.74
70.48
77.87
52
6.309
6.655
7.013
106
1.073
1.12
1.168
-1
60.69
67.05
74
53
6.08
6.409
6.748
107
1.042
1.089
1.136
0
57.81
63.8
70.34
54
5.861
6.173
6.495
108
1.013
1.058
1.104
1 55.08 60.72 66.88 55 5.651 5.947 6.253 109 0.9833 1.028 1.074
2
52.49
57.81
63.61
56
5.449
5.73
6.02
110
0.9553
0.9997
1.045
3
50.03
55.05
60.52
57
5.255
5.522
5.798
111
0.9283
0.9719
1.016
4
47.71
52.44
57.59
58
5.07
5.323
5.585
112
0.9021
0.9451
0.9892
5
45.5
49.97
54.82
59
4.891
5.132
5.381
113
0.8765
0.9191
0.9626
6
43.41
47.62
52.2
60
4.72
4.949
5.101
114
0.8524
0.894
0.9367
7
41.42
45.4
49.71
61
4.556
4.774
4.997
115
0.8087
0.8595
0.9117
8
39.53
43.2
42.33
62
4.398
4.605
4.817
116
0.8059
0.8461
0.8875
9
37.74
41.29
45.12
63
4.247
4.448
4.644
117
0.7837
0.8233
0.8641
10
36.04
39.39
43.01
64
4.101
4.288
4.479
118
0.7623
0.8012
0.8413
11
34.42
37.59
41
65
3.961
4.139
4.32
119
0.7415
0.7798
0.8193
12 32.89 35.87 39.1 66 3.827 3.995 4.167 120
13 31.43 34.25 37.29 67 3.698 3.858 4.021 121 0.702 0.7386 0.7773
14
30.04
32.71
35.58
68
122
0.6631
0.7195
0.7572
15 29.72 31.24 33.95 69 123 0.6649 0.7007 0.7378
16
70
3.339 3.476 3.616
124
0.6472 0.6824 0.7189
17 71 3.229 3.359 3.491 125 0.6301 0.6647 0.7006
18 25.13 27.26 29.55 72 3.122 3.246 3.372 126 0.6135 0.6476 0.6829
19
24.05
26.07
28.23
73
3.02
3.138
3.257
127
0.5974
0.6309
0.6657
20 23.02 24.93 26.97 74 2.921 3.033 3.146 128 0.5818 0.6148 0.649
21 22.04 23.84 25.77 75 2.827 2.933 3.04 129 0.5667 0.5991 0.6328
22 21.1 22.81 24.63 76 2.735 2.836 2.938 130 0.5521 0.5839 0.6171
23 20.21 21.83 23.55 77 2.647 2.743 2.84

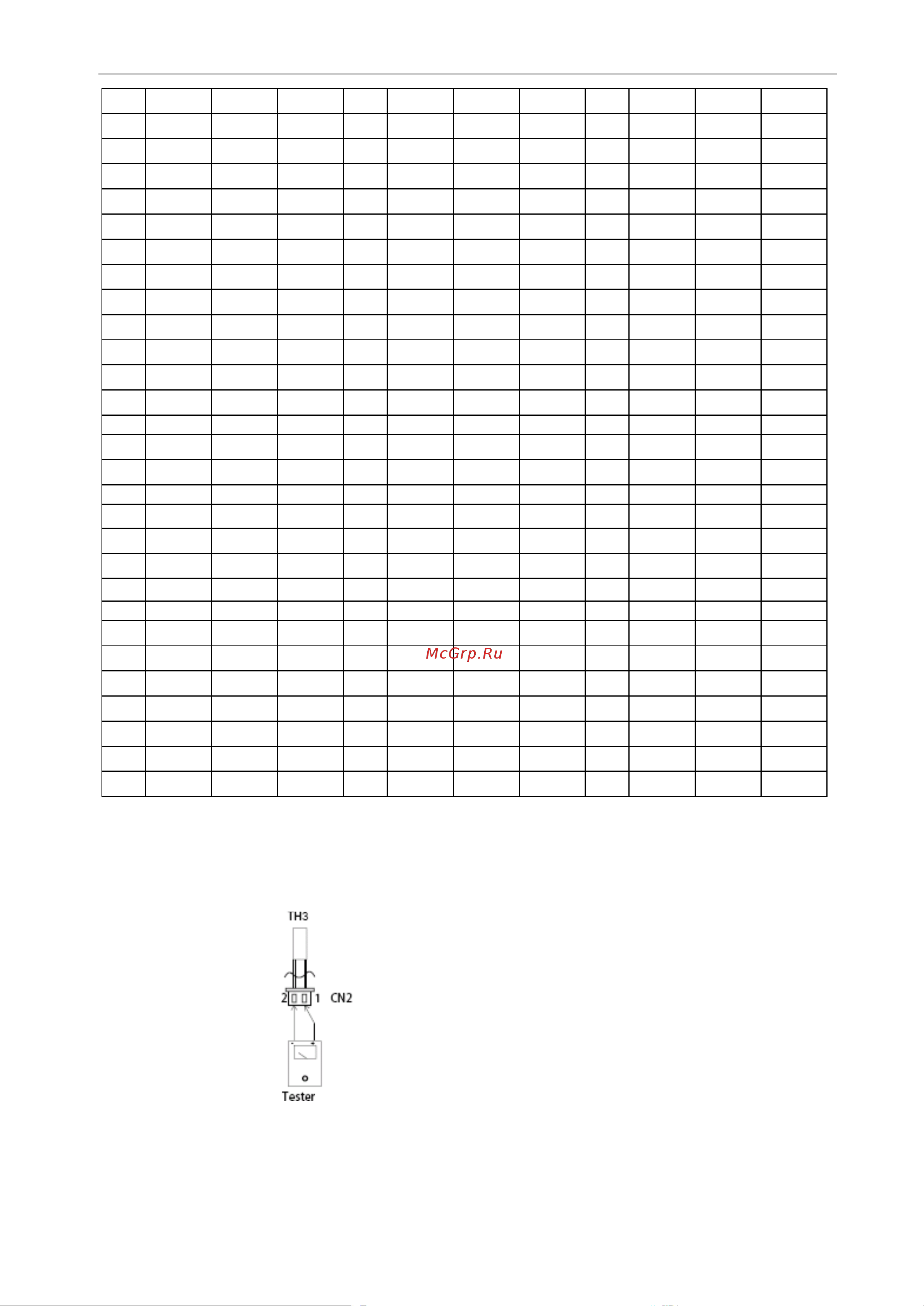

R — Сопротивление
Сопротивление
при 25 ℃: 20 кОм
TH3: Датчик выпускной трубы наружного блока
Перед измерением сопротивления отсоедините разъемы, как показано выше.
