Кондиционер. Руководство по эксплуатации
34
2
Установка

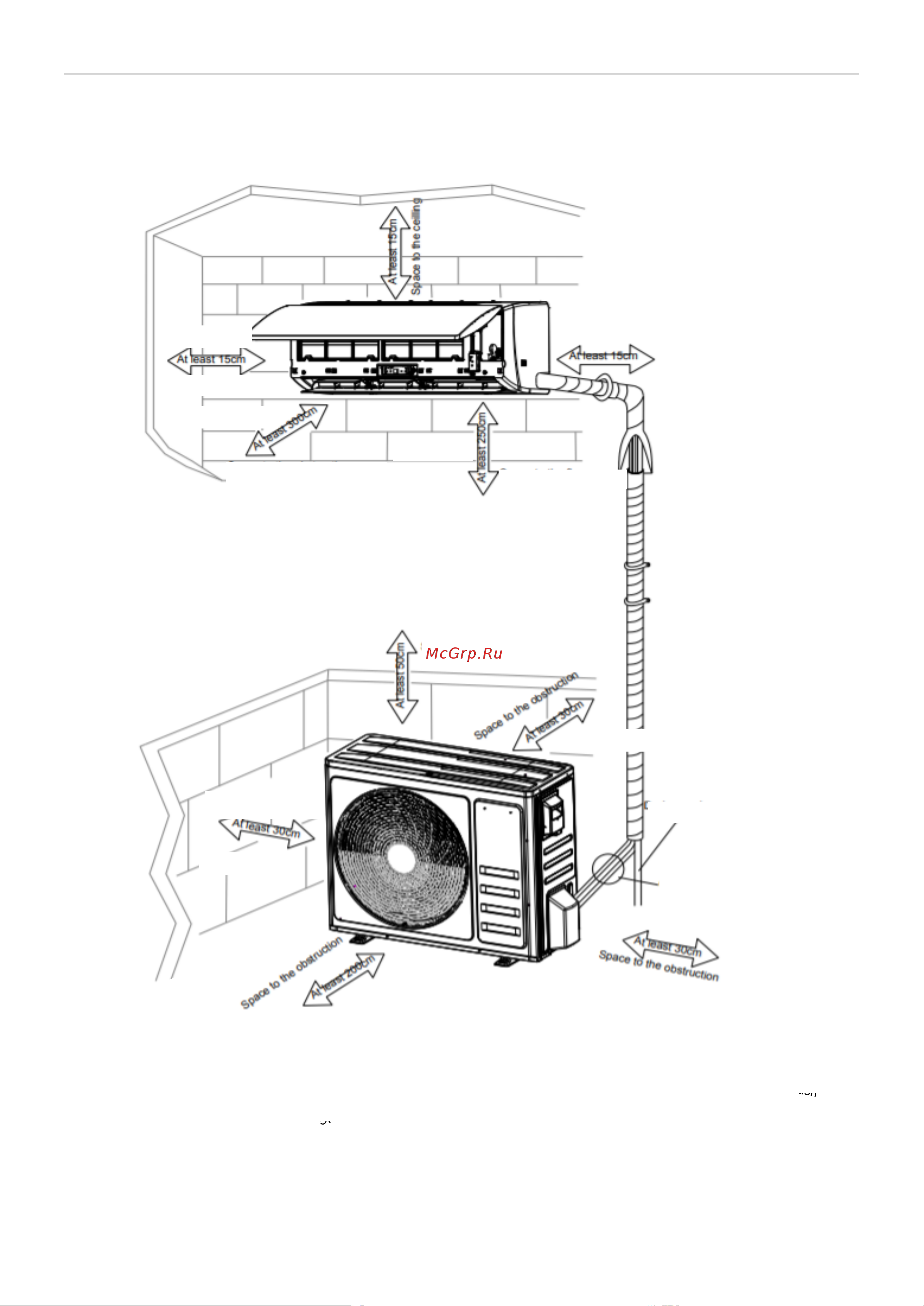

2.1. Установочные размеры, схема
Расстояние до стены
Как мин. 15 см
Расстояние до препятствия
Как мин. 300 см
Расстояние до пола
Как мин. 250 см
Расстояние до стены
Как мин. 15 см
Как мин. 15 см
Расстояние до потолка
Расстояние до препятствия
Как мин.50 см
Расстояние до стены
Как мин. 300 см
Расстояние до препятствия
Как мин. 200 см
Как мин.30 см
Расстояние до препятствия
Как мин. 30 см
Расстояние до препятствия
Расстояние до препятствия
Как мин. 20 см
Соединительные провода
Дренажная трубка
