Кондиционер. Руководство по эксплуатации
58
3.2.16
P8--- Наружная защита от перегрева/понижения температуры
Когда температура окружающей среды ниже, компрессор перестанет работать, и после 200-секундной
задержки IDU покажет код неисправности P8.
(1). В режиме охлаждения или осушения: температура окружающей среды ODU: OAT<-20℃ или OAT>63℃; (2).
В режиме обогрева:
а. ОАТ≥40℃
б. 30℃＜OAT≤40℃ и RT>35℃

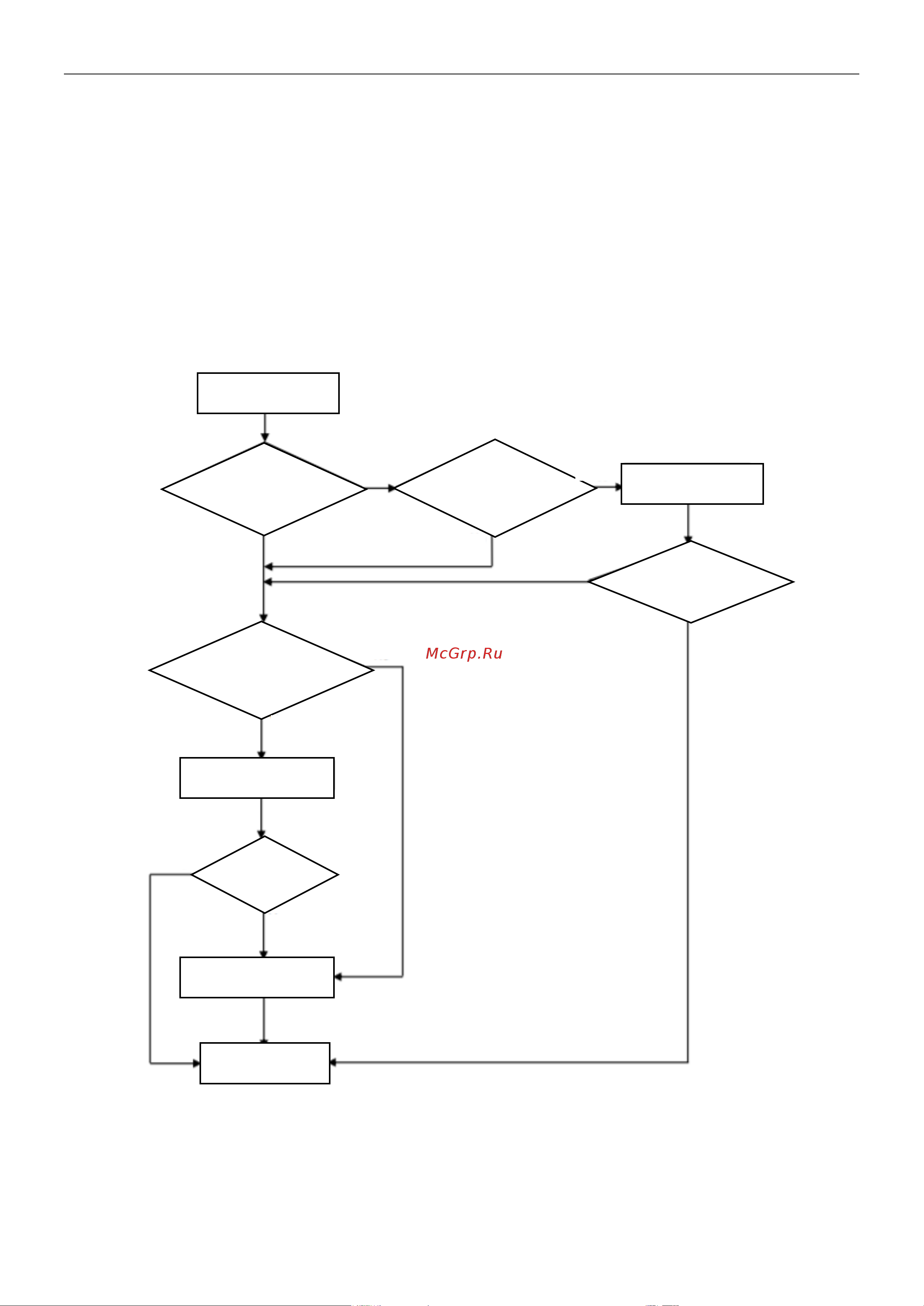

ДИСПЛЕЙ P8
Поменяйте место
дислокации ODU
Замените датчик OAT
Замените плату ODU
КОНЕЦ
P8 исчезло?
P8 исчезло?
Недостаточно места
для вентиляции
ODU?
Температура
окружающей среды
ниже диапазона?
Датчик обрыв или
короткое замыкание?
НЕТ
ДА
НЕТ
ДА
ДА
НЕТ
НЕТ
ДА
НЕТ
ДА
