Bomann CL 6044 CB 9000 BTU/h [67/85] Внешний блок
![Bomann CL 6044 CB 9000 BTU/h [67/85] Внешний блок](/views2/2018243/page67/bg43.png)
Кондиционер. Руководство по эксплуатации
67
8
26

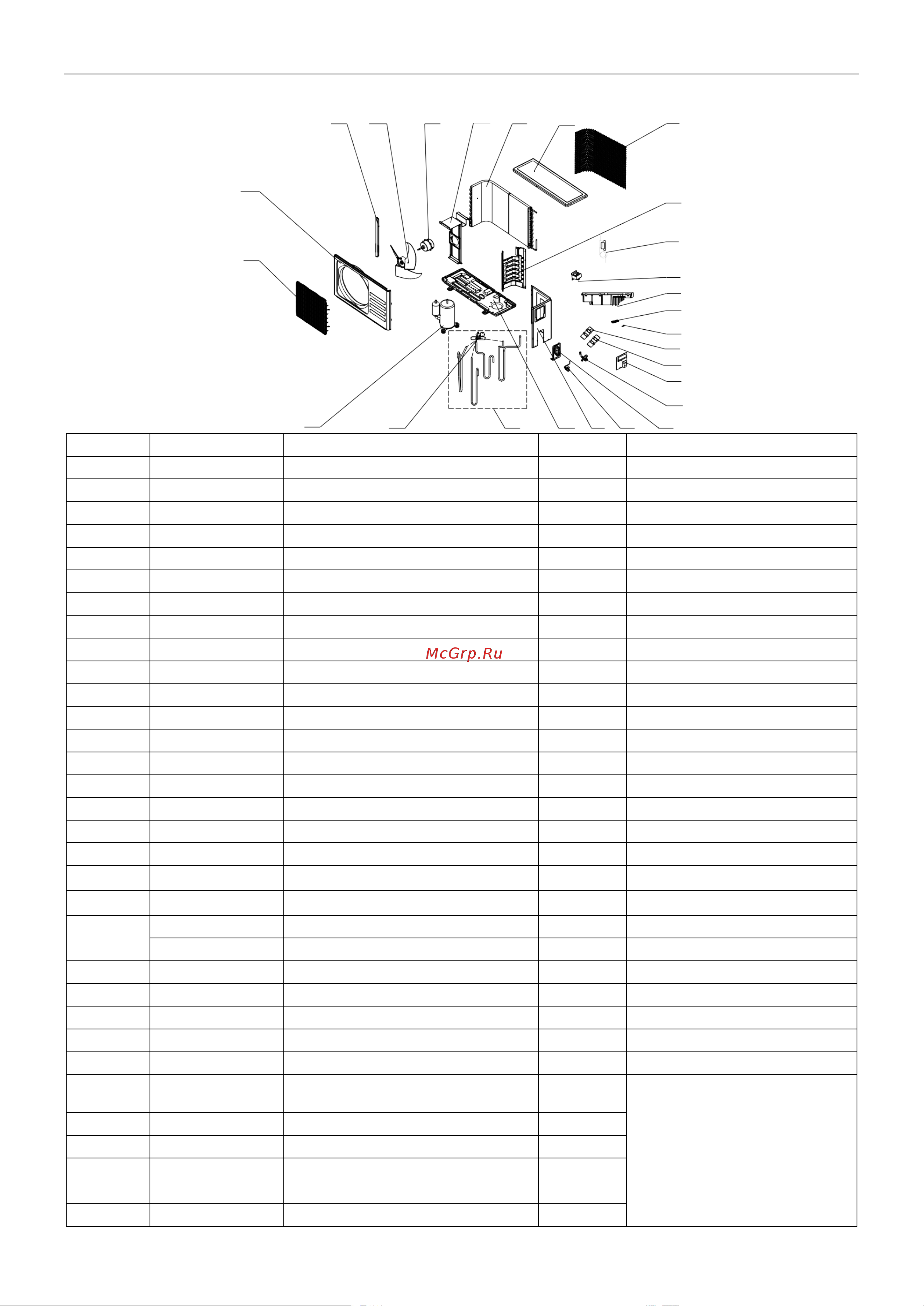

Внешний блок - AW 33 HP
7
6 5
4
3
2
1
25
9
24
23
22
21
20
19
18
17
10
11
12 13 14 15
16
№.
№ детали
Наименование
Кол-во
Примечание
1
42011-000127
Решетка
1
2
41207-000029
Верхняя крышка
1
3
92011-000657
Конденсатор
1
4
41203-000054
Держатель наружного двигателя
1
5 22001-000049 Наружный двигатель 1
6
42004-000107
Пропеллерный вентилятор
1
7
41205-000121
Левая пластина
1
8 41206-000054 Передняя пластина 1
9
42011-000100
Защита вентилятора
1
10
92014-000542
Компрессор и аксессуары
1
11 92008-000209 4-ходовой клапан 1
12
92007-000950
4-ходовой клапан в сборе
1
13
41202-000177
Основание
1
14 41205-000079 Правая пластина 1
15
92008-000051
Двухходовой клапан
1
16
41204-000018
Держатель клапана
1
17 92008-000146 3-ходовой клапан 1
18
41201-000029
Крышка электр. коробки
1
19 92004-000071 Быстроразъемный соединитель высокого давления
1
20 92004-000070 Быстроразъемный соединитель низкого давления 1
21
42001-000035
Кабельный зажим
1
42001-000038
Кабельный зажим
1
22
11304-100004
Терминал
1
23
31201-001235
Наружная печатная плата в сборке
1
24
22011-000002
Индуктор
1
25 92007-005259 Капилляры в сборке 1
26
41208-000141
Перегородка
1
27 10104-100030
Датчик температуры трубы и датчик температуры
наружного воздуха
1
Не отображены на рисунке
28
10104-100036
Темп. датчик
1
29
A2005-000530
Датчик температуры нагнетания
1
30
A1201-007817
Коробка
1
31 A1202-000039 Пена основания 1
32
41213-000030
Пена покрытия
1
