Bomann CL 6044 CB 9000 BTU/h [70/85] Внутренний блок
![Bomann CL 6044 CB 9000 BTU/h [70/85] Внутренний блок](/views2/2018243/page70/bg46.png)
Кондиционер. Руководство по эксплуатации
70

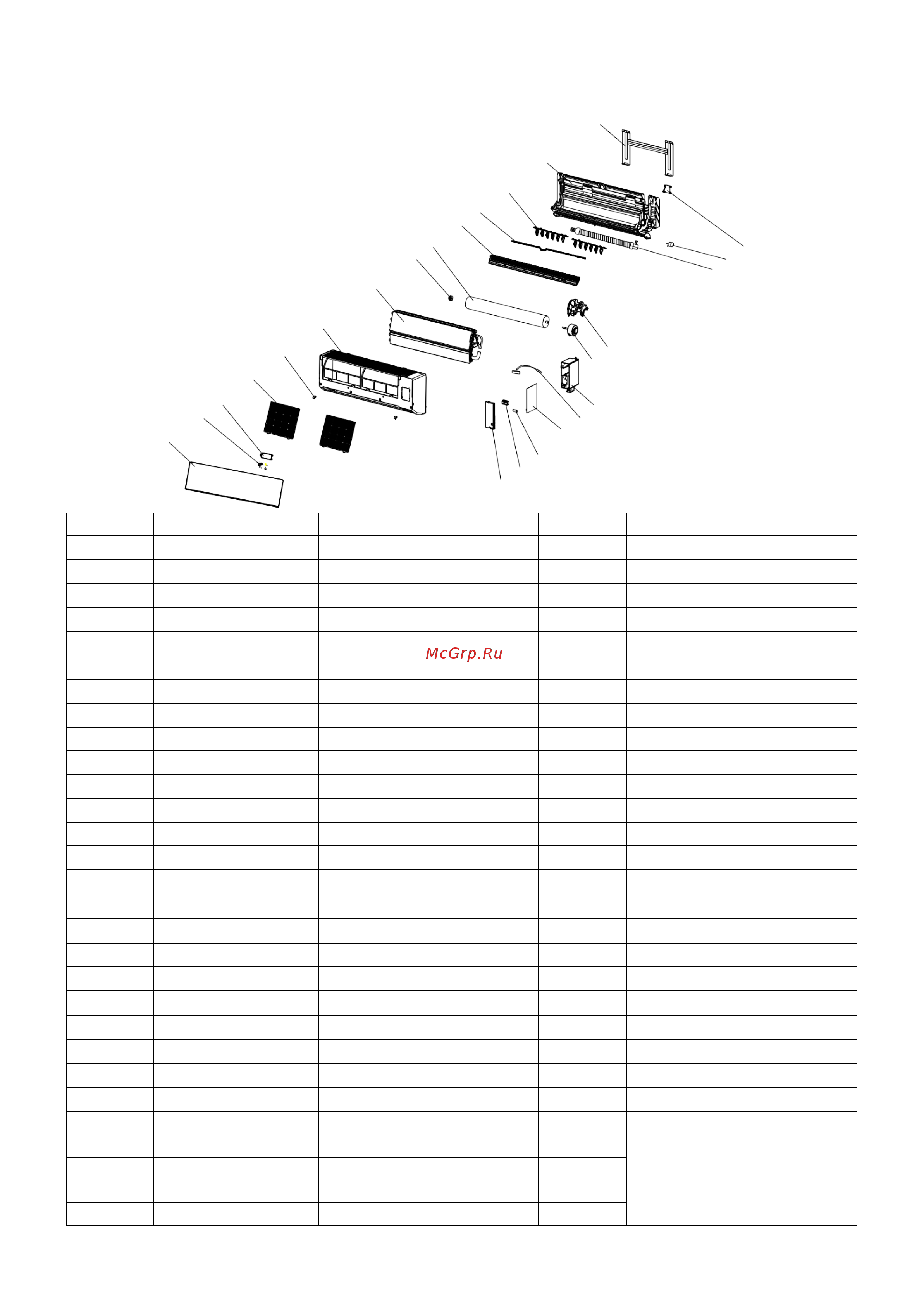

Внутренний блок - AW 51 HP
1
25
14
№.
№ детали
Наименование
Кол-во
Примечание
1
41109-000041
Монтажная пластина
1
2 41102-000048 Основание 1
3
41101-000067
Сборка вертикальной лопасти
2
4 41101-000193 Вертикальный лопастной коннектор 1
5
41103-000149
Лопасть
1
6 42004-000012 Крестовый вентилятор 1
7
42007-000001
Крепление подшипника
1
8 92011-003202 Испаритель 1
9
41106-002356
Передняя рамка
1
10
41108-000066
Винтовая крышка
2
11
42008-000075
Воздушный фильтр
2
12 42003-000016 Коробка печатной платы дисплея 1
13
31102-000085
Плата дисплея
1
14
41106-001867
Передняя панель
1
15 41105-000146 Крышка электрической коробки 1
16
11304-100028
Терминал
1
17 42001-000103 Кабельный зажим 1
18
31101-000149
Основная плата
1
19
10104-100014
Электрическая коробка
1
20 41105-000104 Внутренний датчик в сборе 1
21 22001-000266 Внутренний двигатель 1
22
41108-000013
Внутренняя крышка двигателя
1
23 42009-000011 Дренажный шланг 1
24
22001-000321
Лопастной двигатель
1
25
41101-000242
Фиксатор внутр. и наружн. труб
1
26
22013-000776
Пульт дистанционного управления
1
Не отображаются на рисунке
27
A1101-007209
Внутренняя коробка
1
28
A2006-000046
Левая пена
1
29
A2006-000027
Правая пена
1
2
3
4
5
6
7
24
8
23
9
10
22
11
21
12
13
20
19
18
17
16
15
