Кондиционер. Руководство по эксплуатации
68

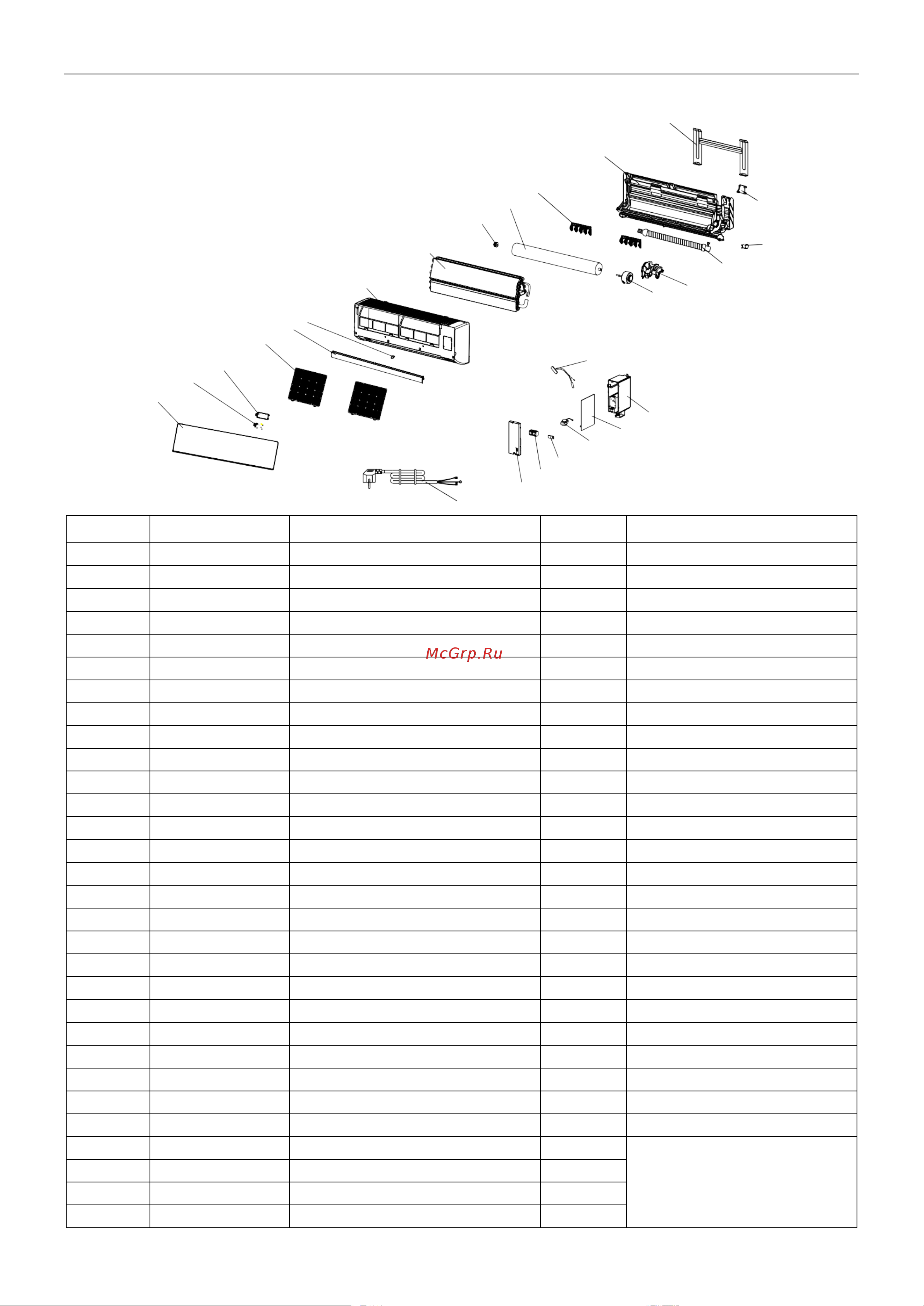

Внутренний блок - AW 36 HP
1
2
3
4
26
5
6
25
24
7
22
23
8
9
10
11
21
12
13
20
19
18
17
16
15
14
№.
№ детали
Наименование
Кол-
во
Примечание
1 41109-000042 Монтажная пластина 1
2
41199-002735
Основание
1
3
41101-000081
Сборка вертикальной лопасти
2
4
42004-000039
Крестовый вентилятор
1
5 42007-000001 Крепление подшипника 1
6
92011-004381
Испаритель
1
7
41106-002371
Передняя рамка
1
8
41108-000066
Винтовая крышка
1
9 41103-000101 Лопасть 1
10
42008-000037
Воздушный фильтр
2
11
42003-000001
Коробка печатной платы дисплея
1
12 31102-000084 Плата дисплея 1
13
41106-001270
Передняя панель
1
14
22007-000107
Шнур питания
1
15
41201-000068
Крышка электрической коробки
1
16
11304-100028
Терминал
1
17 42001-000103 Кабельный зажим 1
18
10502-100021
Трансформер
1
19
31101-000197
Основная плата
1
20
41105-000104
Электрическая коробка
1
21
10104-100014
Внутренний датчик в сборе
1
22
22001-000262
Внутренний двигатель
1
23
42003-000060
Внутренняя крышка двигателя
1
24 42009-000011 Дренажный шланг 1
25
22001-000313
Лопастной двигатель
1
26
41101-000242
Фиксатор внутр. и наружн. труб
1
27
22013-000776
Пульт дистанционного управления
1
Не отображаются на рисунке
28 A1101-007216 Внутренняя коробка 1
29
41110-000218
Левая пена
1
30
41110-000259
Правая пена
1
