Кондиционер. Руководство по эксплуатации
76

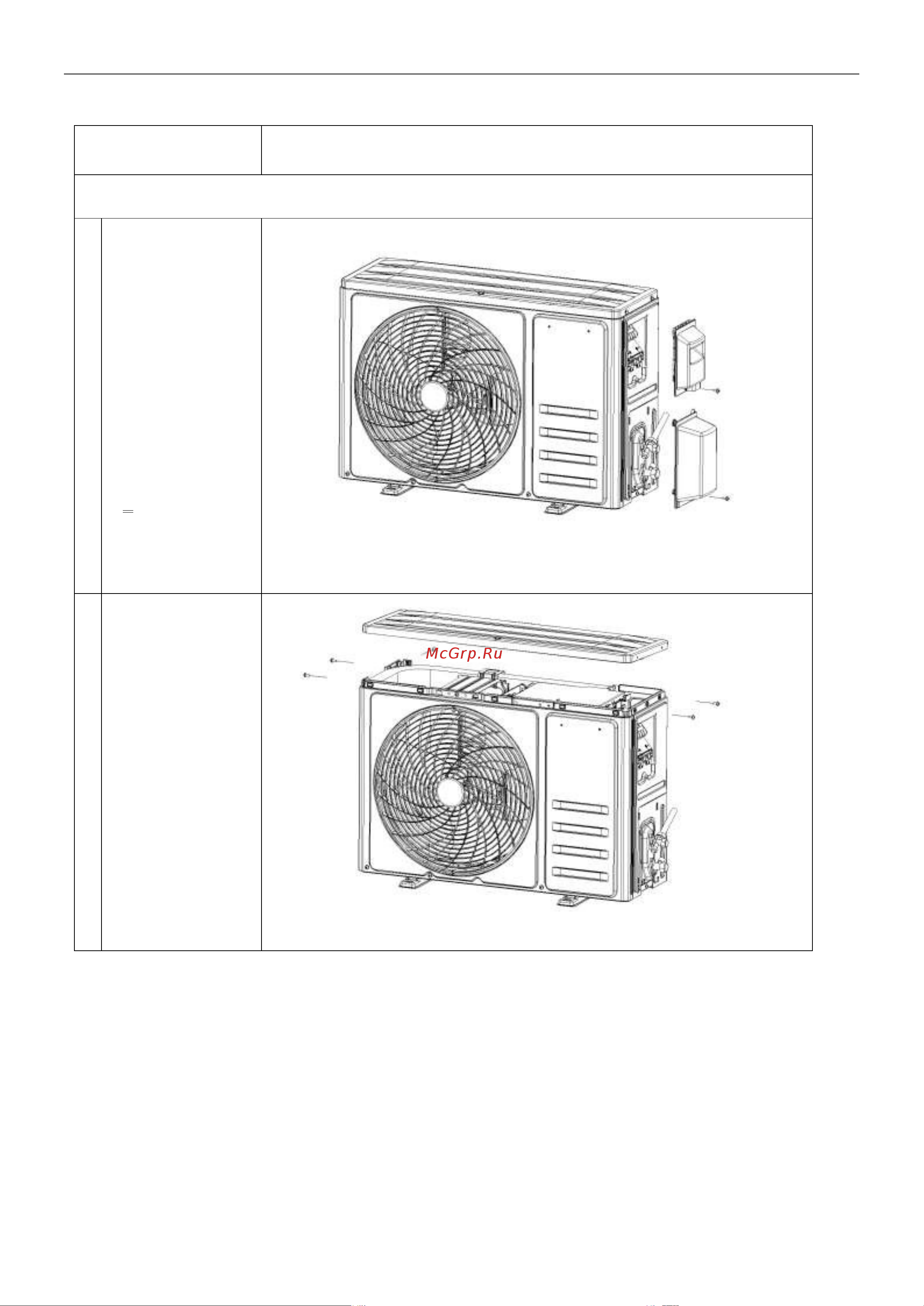

5.2 Демонтаж наружного блока
Ш
аги
Примерное
Шаг 1：Снимите крышку печатной платы, крышку клапана и верхнюю крышку
A
.
1). Открутите
один винт на
крышке печатной
платы, и Вы
сможете снять
крышку с блока.
.
.
2). Открутите
один винт на
крышке клапана,
и Вы легко
сможете его
вытащить.
B
Открутите винты
между верхней
крышкой с
передней панелью,
левой и правой
пластиной, после
чего Вы сможете
снять верхнюю
крышку.
