Кондиционер. Руководство по эксплуатации
77

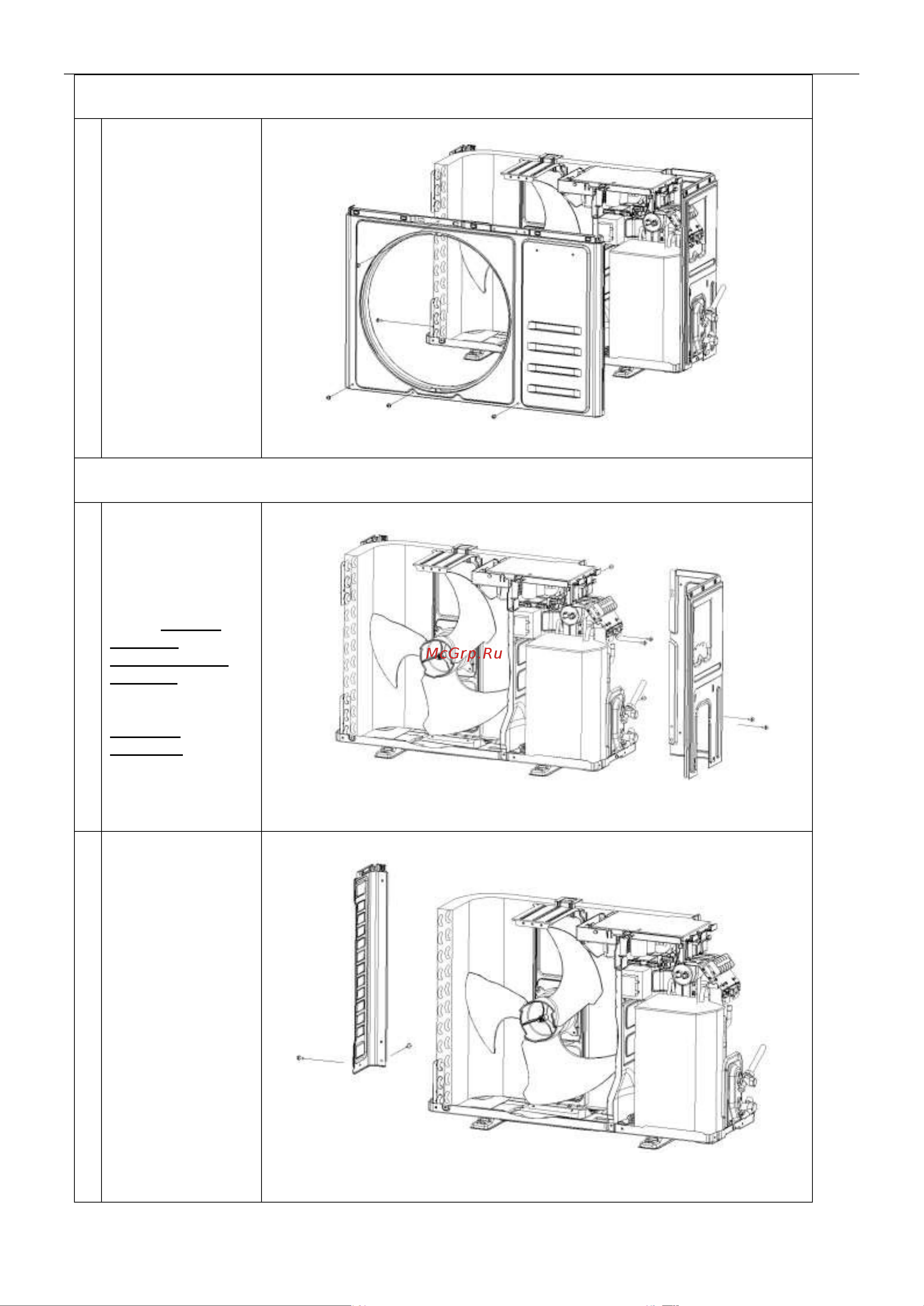

Шаг 2：Снимите кожух вентилятора и переднюю панель
A
Открутите винты
на передней
панели с кожухом
вентилятора,
средней
отдельной панели
внешнего блока и
опорной панели,
приподнимите
переднюю панель,
чтобы снять ее с
блока.
Шаг 3：демонтаж правой и левой панелей
A
Открутите винты
между правой
панелью и узлом
электрической
коробки,
клапанной
панелью,
опорной
панелью, после
чего Вы сможете
снять правую
панель.
B
Открутите винты
между левой
панелью, опорной
панелью и
панелью
конденсатора, и
Вы можете снять
левую панелью.
