72
WiFi模块
导风板转轴插销
导风板
拆卸插销
显示盒
Display box
Кондиционер. Руководство по эксплуатации
5.

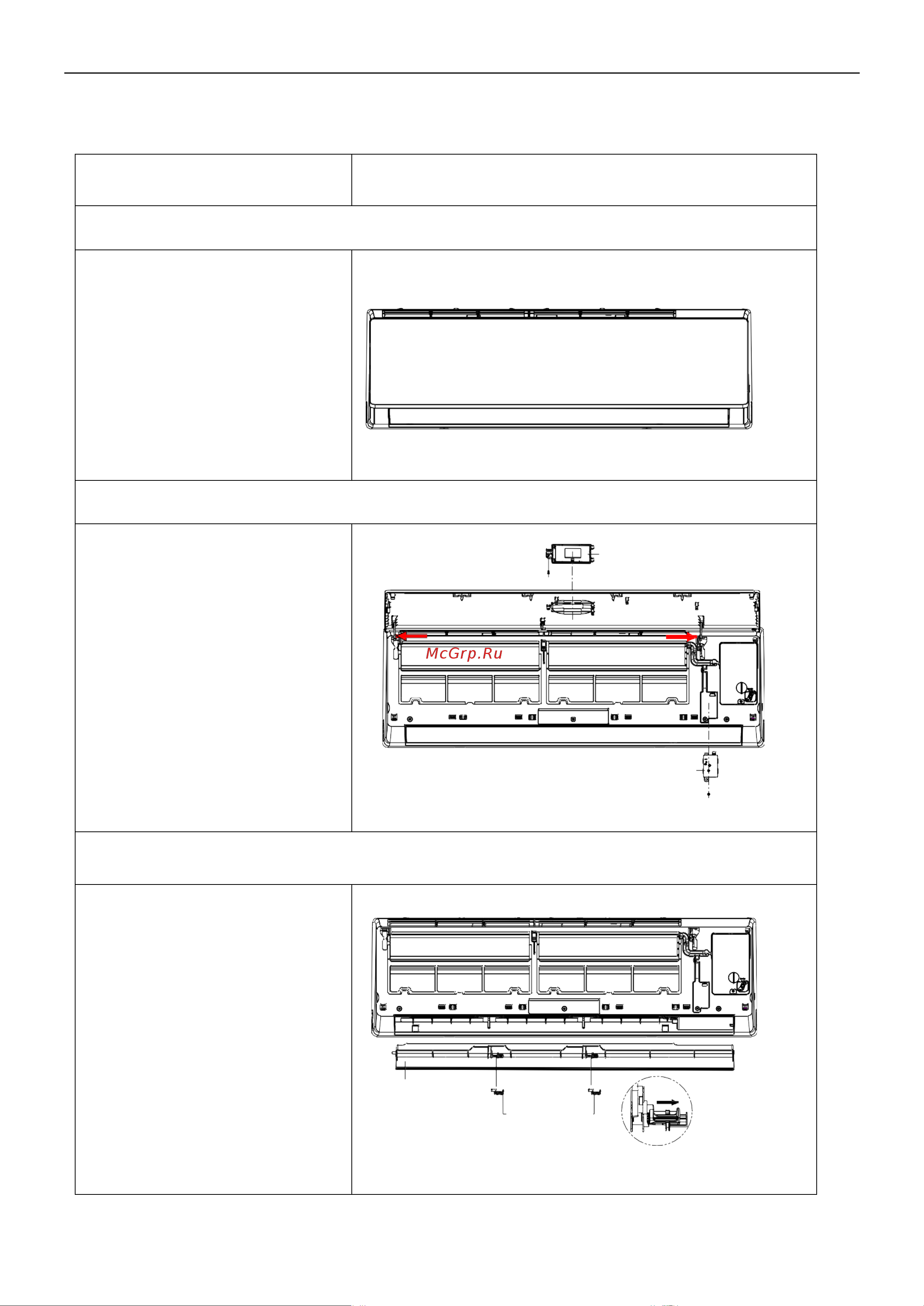

Демонтаж внутреннего и внешнего блоков
5.1.
Демонтаж внутреннего блока
Шаги Примерное
1. Перед демонтажом
Готовый прибор в сборке
2. Демонтаж передней панели, платы дисплея и модуля WIFI.
A. Откройте переднюю панель.
B. Открутите один винт и вытащите
дисплейиз панели.
C. Освободите ось панели,
показанную стр
елками, из средней
рамы и вытащите панель.
D. Отвинтите и снимите модуль WIFI
со средней рамы.
Display box
h
WIFI модуль
3. Снятие жалюзи
Разблокируйте фиксаторы жалюзи
(защелки), слегка согните жалюзи
руками и снимите их со средней
рамы и шагового двигателя.
Жалюзи
Защелка Разблокируйте фиксаторы
