Кондиционер. Руководство по эксплуатации
73
固
定
螺
钉
插扣
打开螺钉盖

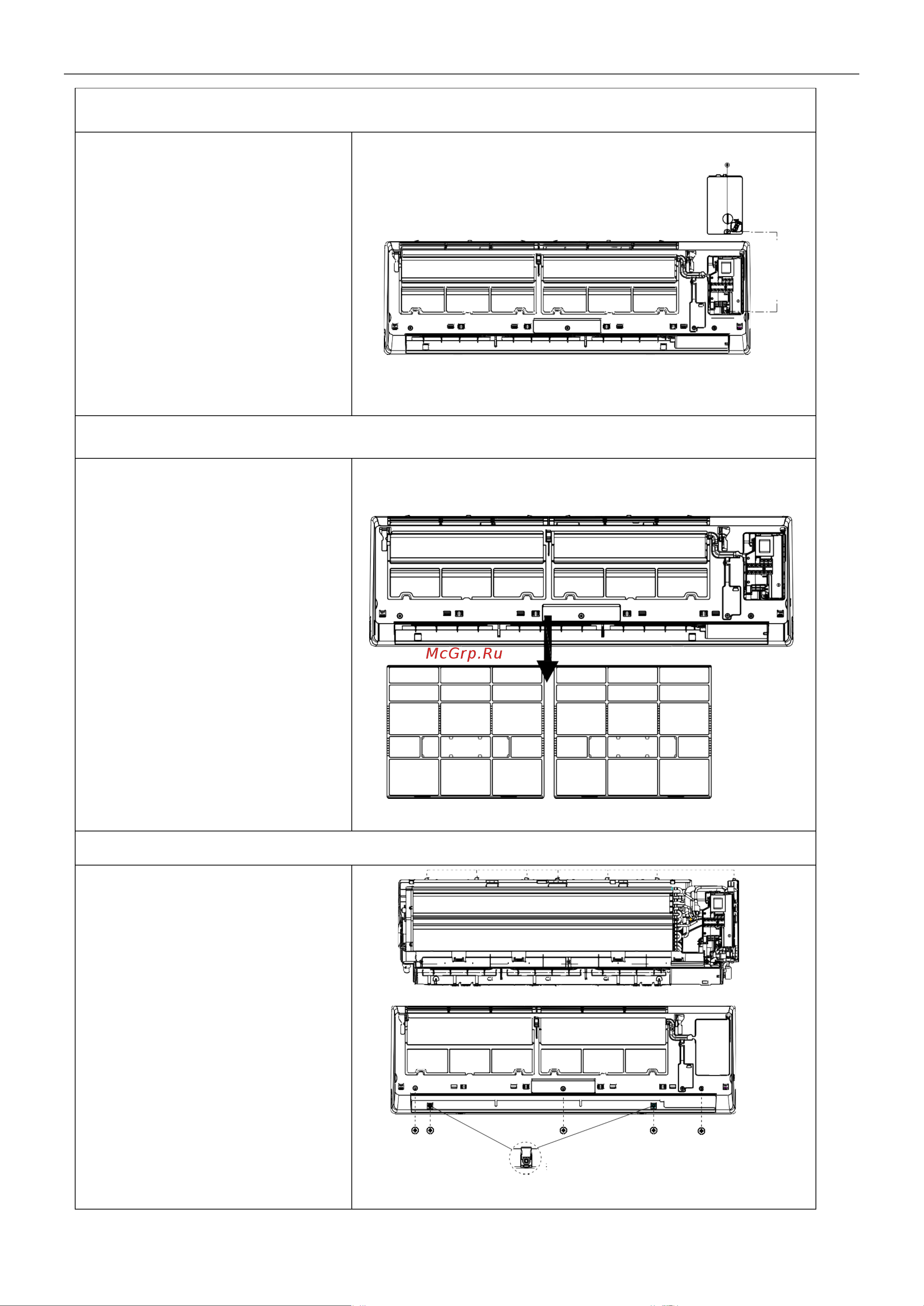

4. Снимите крышку электронного блока управления
Открутите один винт на крышке блока
и снимите крышку.
Винты
5. Демонтаж фильтра
Слегка приподнимите фильтр, чтобы
его можно было вынуть из блока.
6. Разборка средней рамы.
А. Откройте заглушку винта и
снимите винт крестовой отверткой.
B. Снимите среднюю раму,
ослабив зажимы, как показано на
рисунке и выньте раму.
