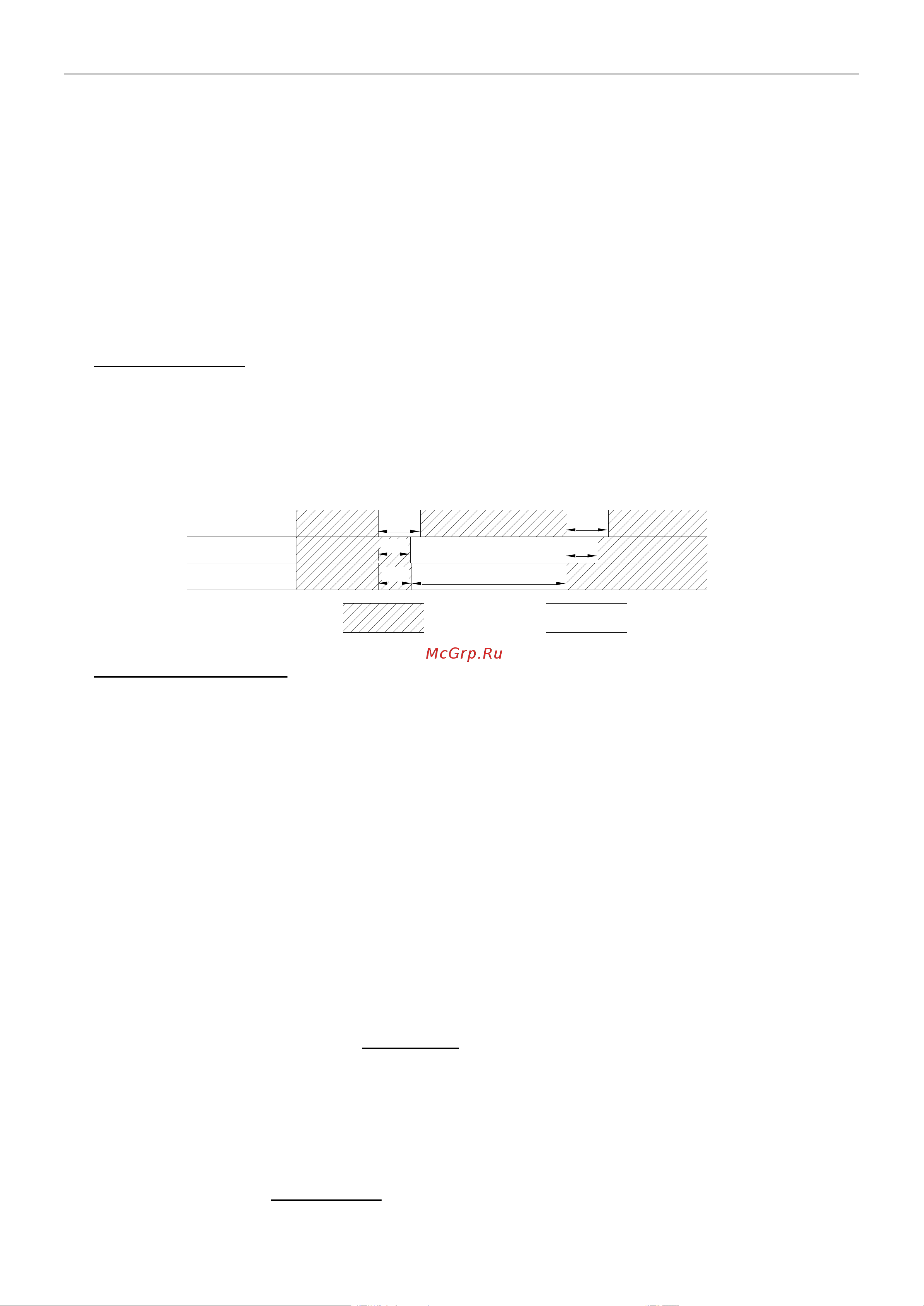

Кондиционер. Руководство по эксплуатации
19
6.
Оттаивание
Примечание: t1: время непрерывной работы компрессора
t2: Работа кондиционера в первый раз переходит в режим оттаивания.
t3: суммарное время работы компрессора (когда блок OPT≤3
℃
начинает отсчитывать время для t3).
Когда блок переменного тока работает на:
a.
t1≥t2, или
b. t3≤t1＜t2.
а также температура (относительно OAT и OPT), проверенная в течение 3 минут, постоянно соответствует
оттаиванию.
1)
Запуск оттаивания: компрессор перестает работать и снова начинает работать после задержки 50 с;
2) Условия прекращения оттаивания:
а. После оттаивания 60 с и OAT≥12 ℃; или
b. OAT＜－5℃ и OPT ≥8℃ в течение 80 с непрерывно; или
с. Оттаивание 10 мин.
Когда прибор удовлетворяет любому из условий a, b или c, оттаивание заканчивается.
ВКЛ
ВЫКЛ
2)
Завершение оттаивания: Компрессор перестает работать и возобновляет работу после задержки 50 с;
7.
Предотвращение холодного воздуха:
Данная функция предназначена для предотвращения выброса холодного воздуха при запуске
режима обогрева.
1). Предотвращение холодного воздуха двигателя вентилятора внешнего блока
① .Когда RT＜24℃:
а. Если ITP > 31 ℃ при работе компрессора в течение 5 минут, двигатель вентилятора будет работать в
соответствии с заданной скоростью вращения вентилятора.
b. Если IPT≤31℃, двигатель вентилятора перестает работать во время работы компрессора в течение 2 минут,
если IPT≥27℃, двигатель вентилятора работает на низкой скорости 2 мин, затем переключите на
предустановленную скорость.
② Когда RT≥24℃:
a.
В течение 2 минут после запуска компрессора, когда IPT > 27 ℃, двигатель вентилятора переключится на
заданную скорость.
b.
Через 2 минуты после начала работы компрессора двигатель вентилятора напрямую переключается на
заданную скорость.
2).
Работа лопастей жалюзи для предотвращения холодного воздуха.
a.
Если лопасть работает в состоянии без качания: В то время как IPT увеличивается до определенной
степени, лопасть лопасти изменит положение на:
① предустановленный угол, или
② в предыдущую позицию, или
③ настройка пользователя
Вышеупомянутая операция может работать только один раз, когда компрессор перестанет работать,
прибор еще раз проверит функцию.
b.
Если лопасть работает при повороте: Когда IDU выходит из режима предотвращения холодного воздуха,
лопасть работает в соответствии с настройками.
43S
Макс. время оттаивания
48S
43s
50S
50S
КОМПРЕССОР
4 ХОДОВОЙ КЛАП.
ВНЕШНИЙ ВЕНТ.
