Кондиционер. Руководство по эксплуатации
16
3.
Управление двигателем вентилятора внешнего блока:
1) В
то время как прибор:
а. выключен
б. под защитой
в. до заданной температуры
После остановки компрессора двигатель вентилятора перестает работать в соответствии с температурой OPT и
OAT, макс зажержка для двигателя должна быть менее 160 секунд.
2) При включении прибора в режиме охлаждения двигатель вентилятора внешнего блока задержится на 5 с
после запуска компрессора.
4.
Когда внешний блок выходит из строя или останавливается для защиты, внутренний блок работает в
соответствии с настройками.
5.
Защита от замерзания
Контролируйте рабочую частоту прибора и скорость изменения частоты для обеспечения
защиты от замерзания.
1). Медленноt увеличение частоты (FSI):
а. Если 6 ℃ ≤ IPT < 7 ℃, скорость увеличения частоты составляет 1 Гц / 60 с, медленно
увеличивая скорость работы.
b. Когда IPT≥7℃, блок выходит из защиты.
2). Ограничения частоты:
Если 5℃≤IPT<6℃, частоту компрессора нельзя увеличивать.
3). Нормальное понижение частоты (NFD):
Если 3℃≤IPT<4℃, скорость снижения частоты составляет 8 Гц/90 с до нижнего предела частоты.
4). Быстрое снижение частоты (FFD):
Если 2℃≤IPT<3℃, скорость снижения частоты составляет 16 Гц/90 с до нижнего предела частоты.
5). Остановка прибора:
a. Когда IPT <1 ℃ в течение 3 минут непрерывно, прибор перестает работать для защиты от замерзания.
b. Пока IPT> 6 ℃, и прибор остановился в течение 3 минут, прибор может вернуться к работе.

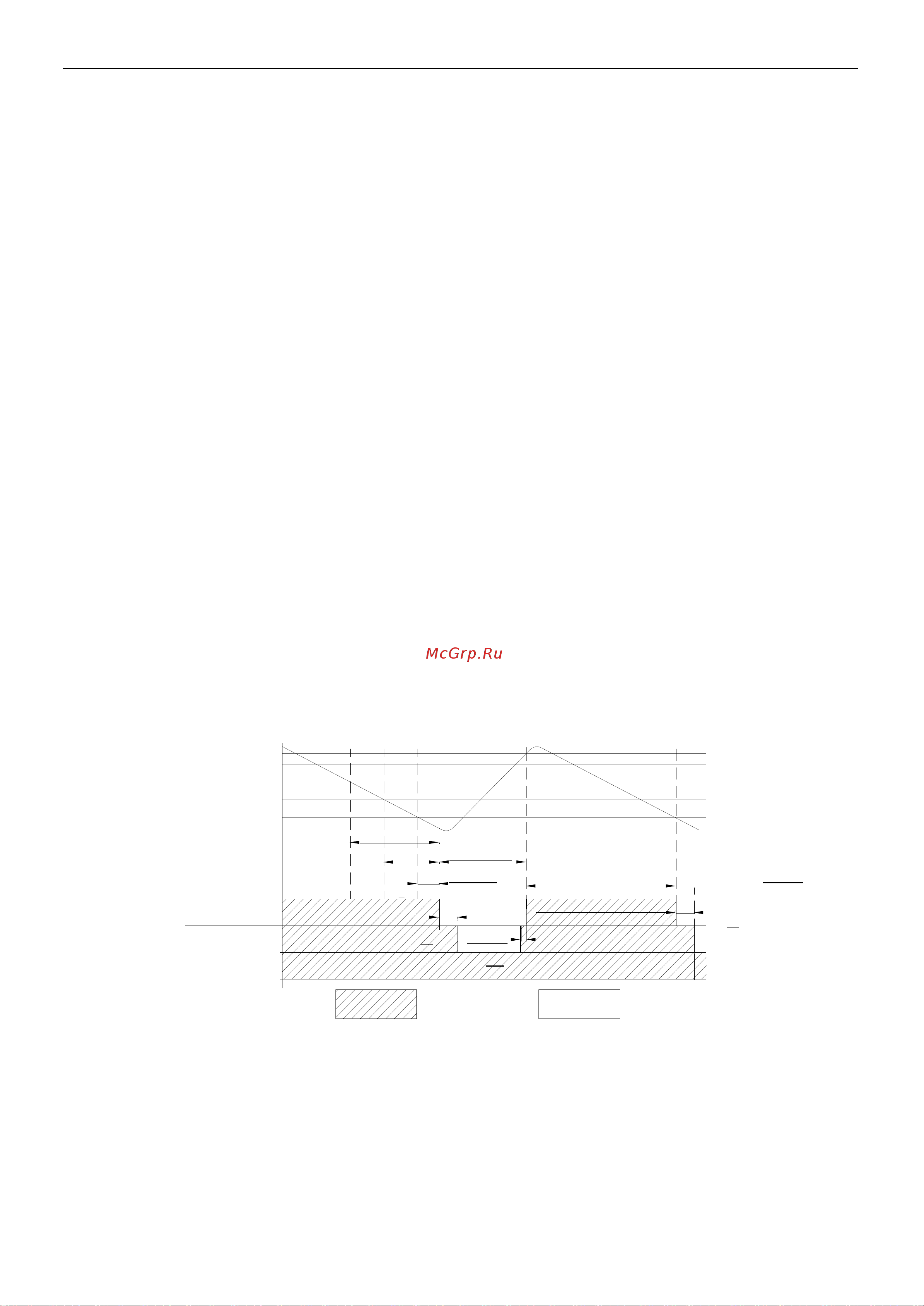

RT-ST
0.5℃
0℃
-1℃
-2℃
-3℃
10 мин..
5
мин.
≥3 мин.
2 мин. 160S
≥ 7 мин.
160S
5s
КОМПРЕССОР
ВНЕШН. ВЕНТ.
ВНУТР. ВЕНТ.
ВКЛ.
ВКЛ.
ВЫКЛ.
