Кондиционер. Руководство по эксплуатации
79

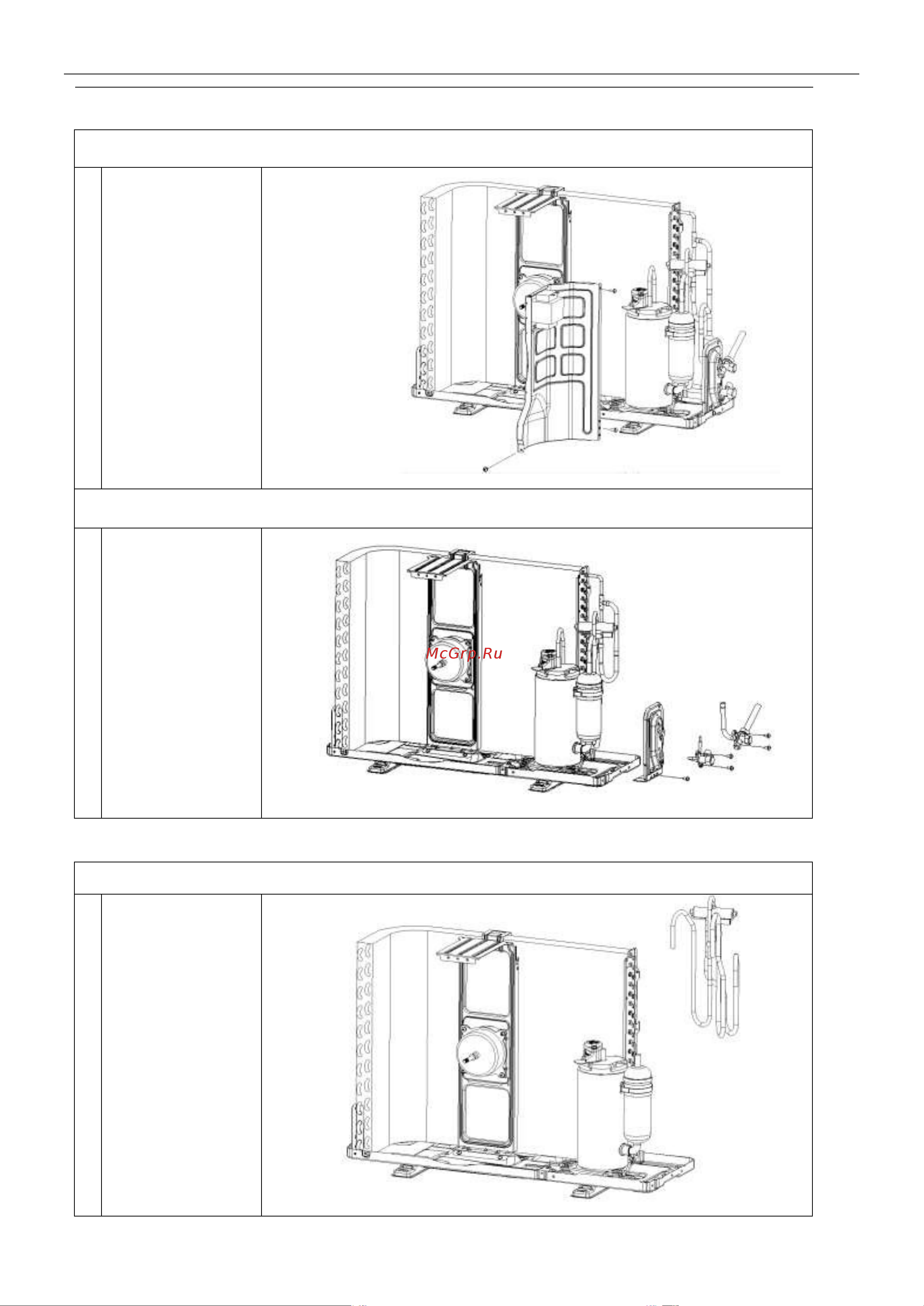

Шаг 7：Демонтаж отдельной панели
Открутите винт
между отдельной
панелью и блоком
и выньте его.
Шаг 8：Демонтаж 2 и 3-ходового клапанов
Открутите винт
между панелью
клапана и
основанием, и Вы
сможете снять 2
-
ходовой и 3
-ходовой
клапан с помощью
сварки.
Примечание:
1). Сварку можно
производить только
при отсутств
ии газа в
блоке.
2). Будьте
аккуратны с огнем,
опасность травм и
ожогов!
Шаг 9：Демонтаж узла узел 4-ходового клапана
Извлеките 4-
ходовой клапан из
системы при
помощи сварки.
Убедитесь, что
компрессор,
заводская
табличка и т. д. не
повреждены.
