Периодическое техническое обслуживание и регулировка
94
2. Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.
3. Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.
4. Отцентрируйте приводную гусеницу,
поворачивая левую и правую
регулировочные гайки.
Смещена вправо
Смещена влево
5. Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ
: Правая и левая
регулировочные гайки должны быть
повернуты на одинаковую величину.
[XCS00592]
Положение
гусеницы
Смещена
вправо
Смещена
влево
Левая
регулировочная
гайка
Вывернуть Ввернуть
Правая
регулировочная
гайка
Ввернуть Вывернуть

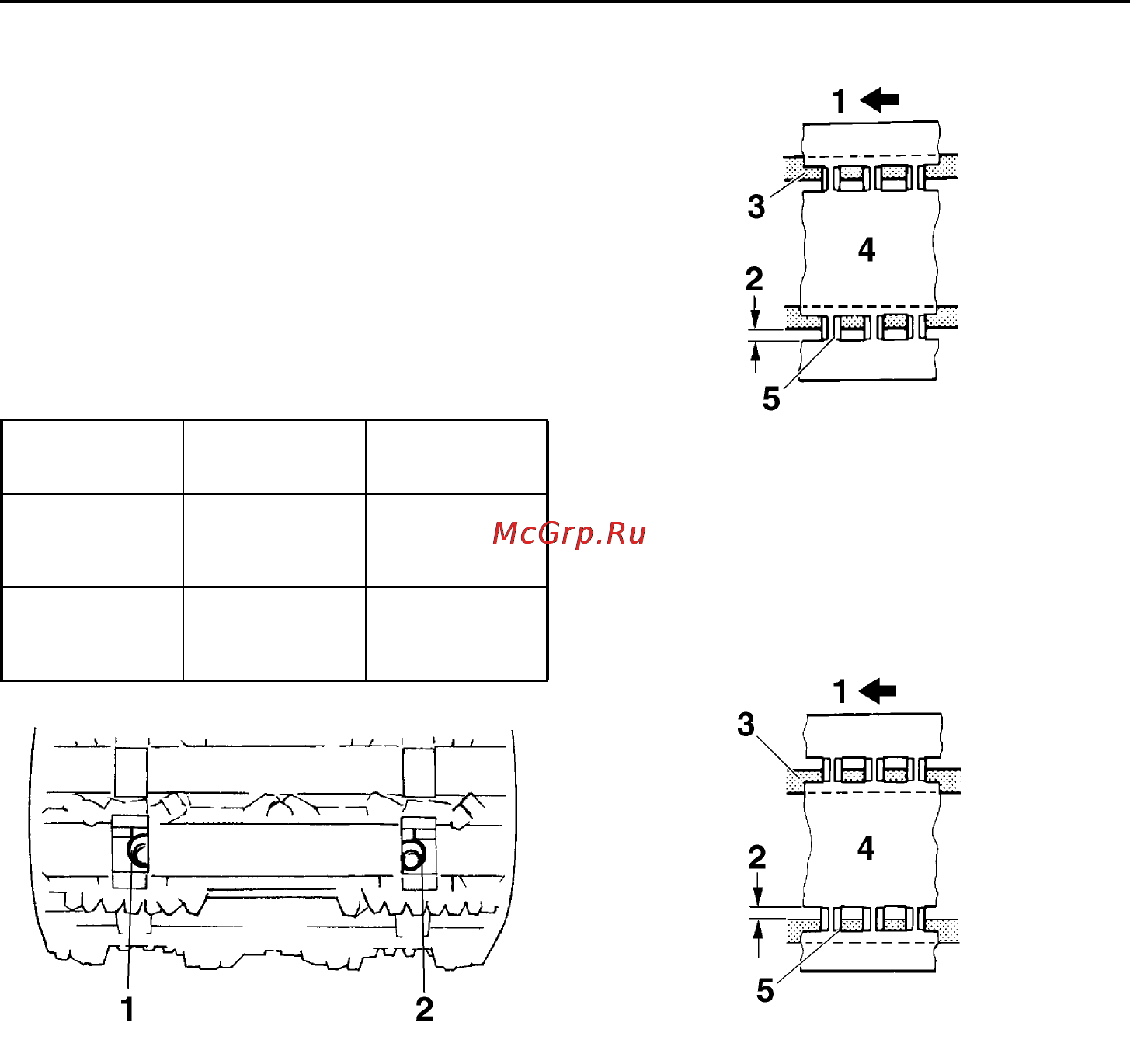

1. Левая регулировочная гайка
2. Правая регулировочная гайка
1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей
1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей
