Периодическое техническое обслуживание и регулировка
89
● Очистите крышку наливной горловины
перед открытием. Используйте только
тормозную жидкость класса DOT 4,
хранящуюся в герметичном контейнере.
● Используйте только специальную
тормозную жидкость; иначе могут быть
повреждены резиновые прокладки, что
может стать причиной появления утечки.
● Доливать можно только тормозную
жидкость того же типа. При добавлении
тормозной жидкости, отличной от
тормозной жидкости класса DOT 4, может
произойти вредная химическая реакция.
● Проследите, чтобы во время добавления
тормозной жидкости в резервуар не
попала вода. Наличие воды в тормозной
жидкости существенно снижает точку
кипения жидкости и может привести к
образованию паровой пробки.
ВНИМАНИЕ
XCS01050
Тормозная жидкость может повредить
окрашенные поверхности или
пластмассовые детали. Разлитую жидкость
следует немедленно удалить.
Поскольку тормозные накладки
изнашиваются, уровень тормозной жидкости
постепенно снижается. Низкий уровень
тормозной жидкости может означать, что
тормозные накладки изношены и/или имеется
утечка в тормозной системе; поэтому следует
проверять степень изношенности тормозных
накладок и наличие утечки в тормозной
системе. Если уровень тормозной жидкости
резко снизился, перед поездкой следует
обратиться к дилеру
фирмы Yamaha для
выявления причин.
Замена тормозной жидкости
ОСТОРОЖНО
XWS00471
Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.
Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.
● Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта
● Тормозной шланг
XSU14360

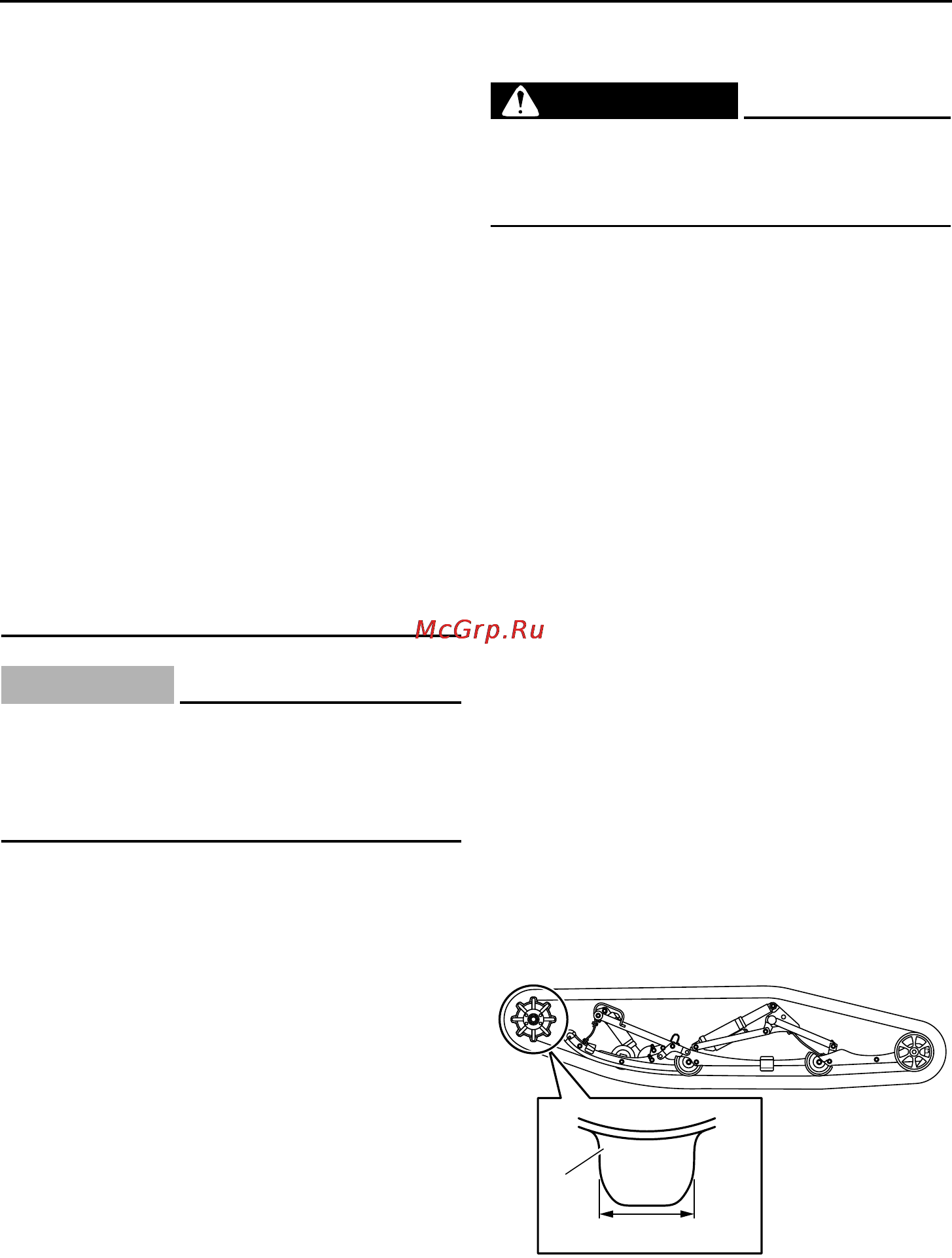

Обратная ведущая звездочка
(FX10/FX10RTRS/FX10XT75/
FX10M53S/FX10M62S)
Проверьте обратную ведущую звездочку на
отсутствие износа и повреждений. В случае
необходимости замените.
FX10/FX10RTRS/FX10M53S/
FX10M62S
Определение степени износа ведущей
звездочки
Измерьте ширину зубца ведущей звездочки.
Если ширина зубца меньше 28 мм (1.10
дюйма), замените ведущую звездочку.
1. Зубец ведущей звездочки
2. Ширина зубца ведущей звездочки
1
2
