Контрольные функции
21
XSU10292

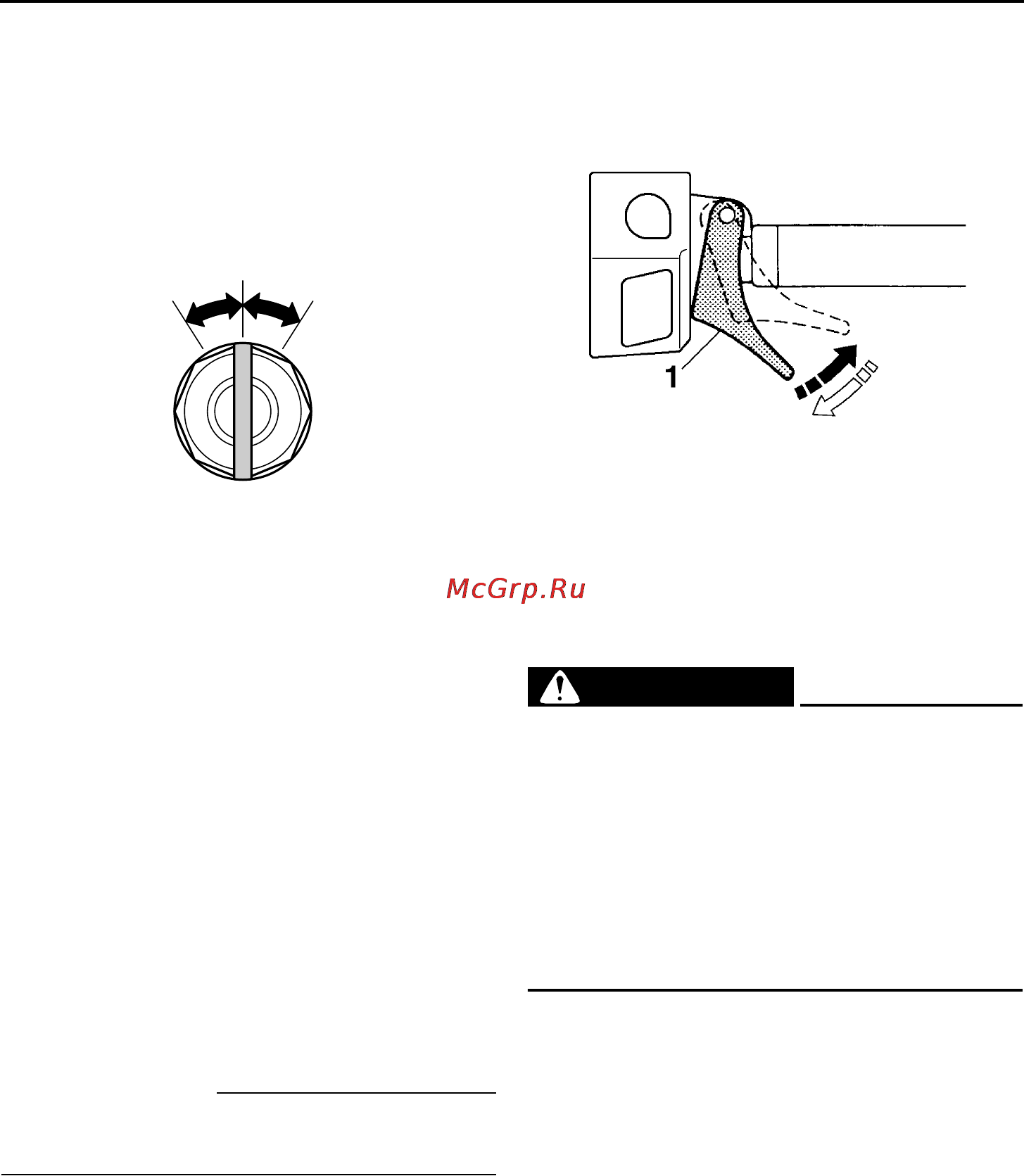

Главный переключатель
Главный переключатель контролирует
системы зажигания и освещения. Ниже
описаны его различные положения.
Выкл.
Цепь зажигания разомкнута.
Ключ можно извлечь из замка только в этом
положении.
Вкл.
Цепь зажигания замкнута.
Запуск
Цепь стартера замкнута.
Стартер запускает двигатель. ВНИМАНИЕ:
Сразу после пуска двигателя отпустите
переключатель.
[XCS00021]
ПРИМЕЧАНИЕ
Фары и задние фонари включаются после
пуска двигателя.
XSU10312
Рычаг дроссельной заслонки
После окончательного запуска двигателя
нажатие рычага дроссельной заслонки
приведет к повышению оборотов двигателя и
включению цепи привода. Регулируйте
скорость движения снегохода изменением
положения рычага управления дроссельной
заслонкой. Рычаг подпружинен, поэтому при
его отпускании скорость снегохода снижается
и двигатель переходит на холостые обороты.
XSU10347
Система блокировки
дроссельной заслонки
(T.O.R.S.)
ОСТОРОЖНО
XWS00041
Если сработала система T.O.R.S., то перед
повторным запуском двигателя
обязательно устраните причину
неисправности и убедитесь, что двигатель
работает нормально. Продолжение
эксплуатации при наличии неисправности
может привести к потере управления или
повреждению.
Если при эксплуатации замечены
неисправности в работе дроссельных клапанов
или троса дроссельной заслонки, то при
отпускании рычага управления дроссельной
заслонкой срабатывает система T.O.R.S.
Система T.O.R.S. предназначена для
прерывания впрыска топлива и поддержания
частоты вращения двигателя в пределах
скорости включения сцепления в случае, если
дроссельные клапаны не возвращают
двигатель в режим холостого хода при
отпускании рычага. (Скорость включения
сцепления см. на стр. 107.)
1. Выкл.
2. Вкл.
3. Запуск
13
2
1. Рычаг дроссельной заслонки
U8HKR4X0.book Page 21 Friday, June 8, 2012 12:00 PM
