Периодическое техническое обслуживание и регулировка
100
4. Подсоедините отрицательный провод
аккумуляторной батареи.
5. Установите на место правую крышку и
капот.
ПРИМЕЧАНИЕ
Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

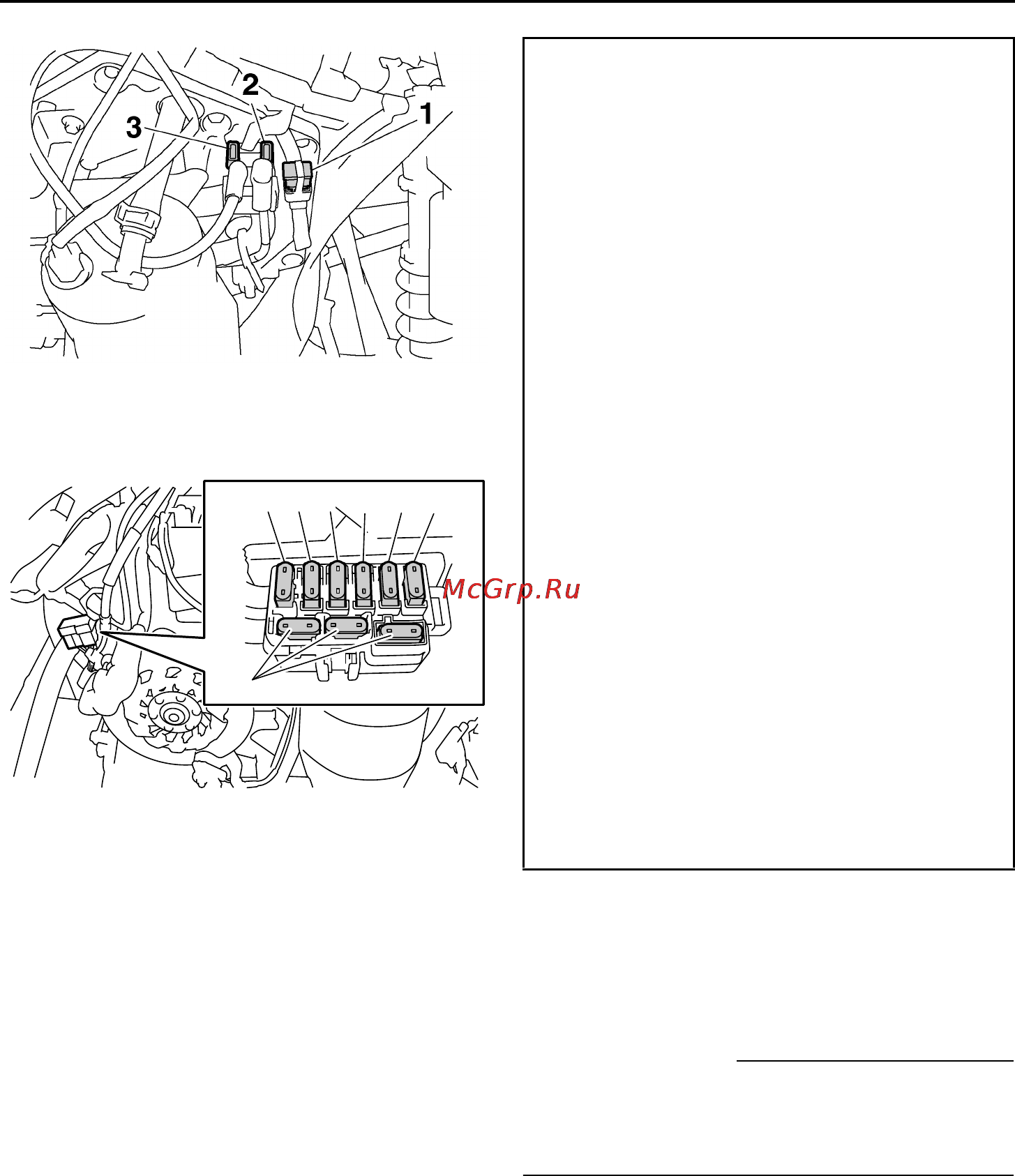

1. Главный предохранитель
2. Запасной предохранитель
3. Предохранитель системы впрыска топлива
1. Предохранитель цепи зажигания “IGN”
2. Предохранитель“S/H” (гнездо подключения
обогревателя защитной маски) (КАНАДЫ)
3. Предохранитель вентилятора радиатора
“FAN”
4. Предохранитель цепи сигнальной системы
“SIG”
5. Предохранитель гнезда для подключения к
источнику постоянного тока “DC TERM”
6. Предохранитель фары “HEAD”
7. Запасной предохранитель
134
7
562
Типы предохранителей:
Главный предохранитель:
40.0 А
Предохранитель системы впрыска
топлива:
10.0 А
Предохранитель фары:
20.0 А
Предохранитель сигнальной системы:
3.0 А
Предохранитель гнезда для
подключения к источнику постоянного
тока:
3.0 А
Предохранитель цепи зажигания:
20.0 А
Предохранитель вентилятора
радиатора:
10.0 А
Предохранитель гнезда подключения
обогревателя защитной маски:
FX10 3.0 А
FX10M53S 3 .0 А (CAN)
FX10M62S 3 .0 А (CAN)
FX10RTRS 3.0 А (CAN)
FX10XT 3 .0 А (CAN)
FX10XT75 3.0 А (CAN)
Запасные предохранители:
20.0 А, 10.0 А, 3.0 А
U8HKR4X0.book Page 100 Friday, June 8, 2012 12:00 PM
