Контрольные функции
40
ПРИМЕЧАНИЕ
Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.
5. Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1034 кПа
(10.3 кгс/см², 150 psi).
[XCS00733]
ПРИМЕЧАНИЕ
Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.
6. Нажмите фиксатор разъема шланга вниз, а
затем снимите разъем шланга с
пневматического клапана.
ПРИМЕЧАНИЕ
При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.
7. Установите на место крышку
пневматического клапана.
ПРИМЕЧАНИЕ
Если передний амортизатор опускается
слишком низко или слишком сильно
откатывается на поворотах, увеличьте

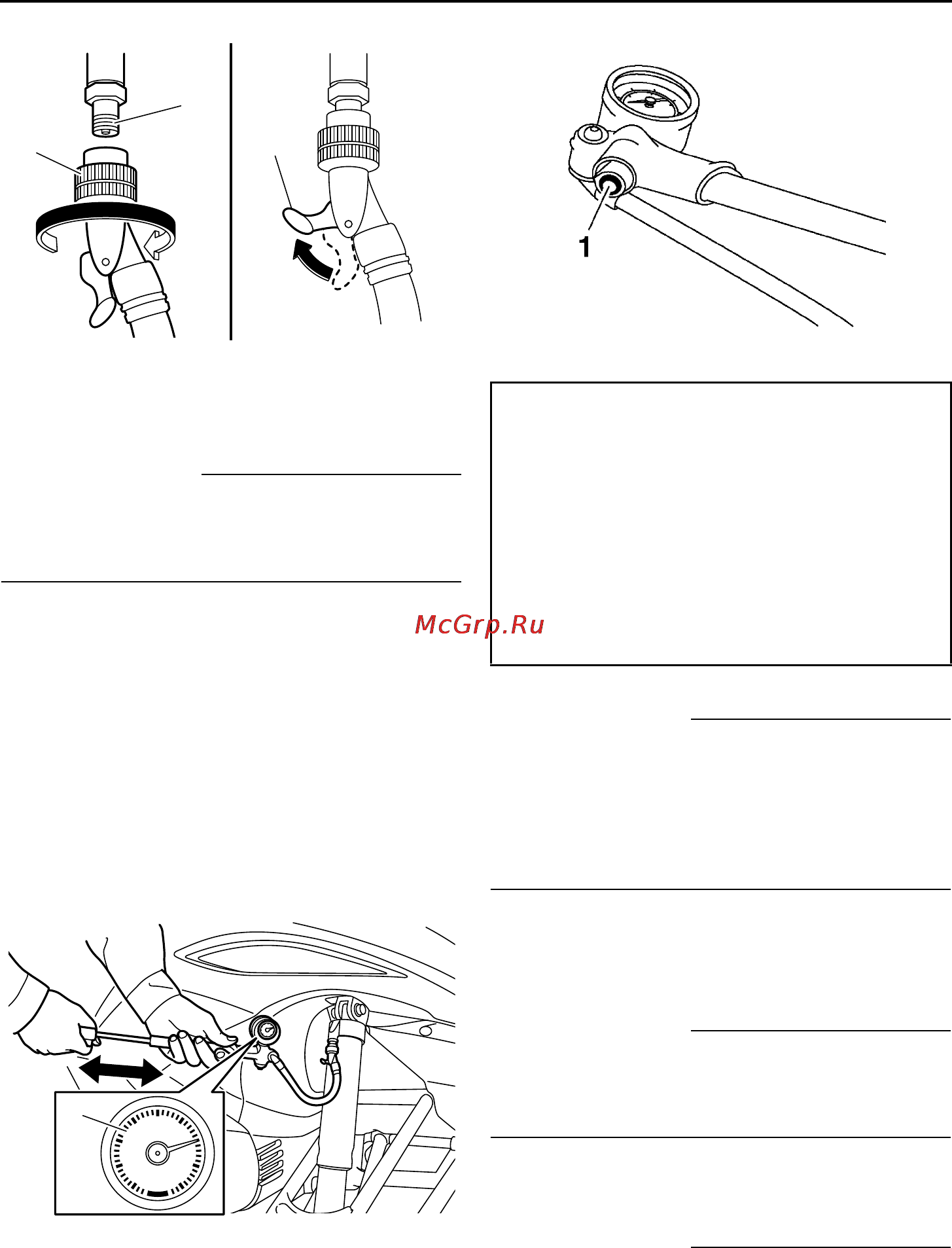

1. Пневматический клапан
2. Разъем шланга
3. Рычаг фиксатора разъема шланга
1. Манометр (шкала низкого давления)
1
2
3
psi
50
40
30
20
10
60
70
80
90
0
100
1
1. Кнопка стравливания на клапане
Пределы давления воздуха:
FX10M53S 345–1034 кПа (3.5–10.3
кгс/см², 50–150 psi)
FX10M62S 345–1034 кПа (3.5–10.3
кгс/см², 50–150 psi)
Рекомендуемое давление воздуха:
FX10M53S 483 кПа (4.8 кгс/см², 70
psi)
FX10M62S 483 кПа (4.8 кгс/см², 70
psi)
U8HKR4X0.book Page 40 Friday, June 8, 2012 12:00 PM
