Контрольные функции
23
Режимы работы счетчика пробега,
счетчика пройденного пути и
тахометра
Нажатие кнопки “SELECT” переключает
режимы дисплея между показаниями счетчика
пробега “ODO”, счетчика пройденного пути
“TRIP” и счетчика частоты вращения
двигателя “r/min” (об/мин) в следующем
порядке:
ODO → TRIP → r/min (об/мин) → ODO
Для сброса показаний счетчика пройденного
пути нажмите во время отображения
показаний счетчика кнопку выбора/сброса
“RESET” и удерживайте ее не менее 1
секунды.
ПРИМЕЧАНИЕ
● Для переключения показаний спидометра,
счетчика пробега и счетчика пройденного
пути из километров в мили и наоборот
выберите после остановки снегохода режим
счетчика пробега “ODO”, а затем нажмите
кнопку “SELECT” и удерживайте ее не
менее 10 секунд.
● Используйте тахометр только для проверки
снегохода и осуществления его основного
технического обслуживания. Тахометр не
должен использоваться во время движения
снегохода так как его показания могут
отличаться от фактической частоты
вращения.
XSU10411
Индикаторная лампа дальнего
света фар “”
При включении дальнего света загорается
индикаторная лампа дальнего света фар.
(Описание работы переключателя дальнего и
ближнего света фар приведено на стр. 29.)

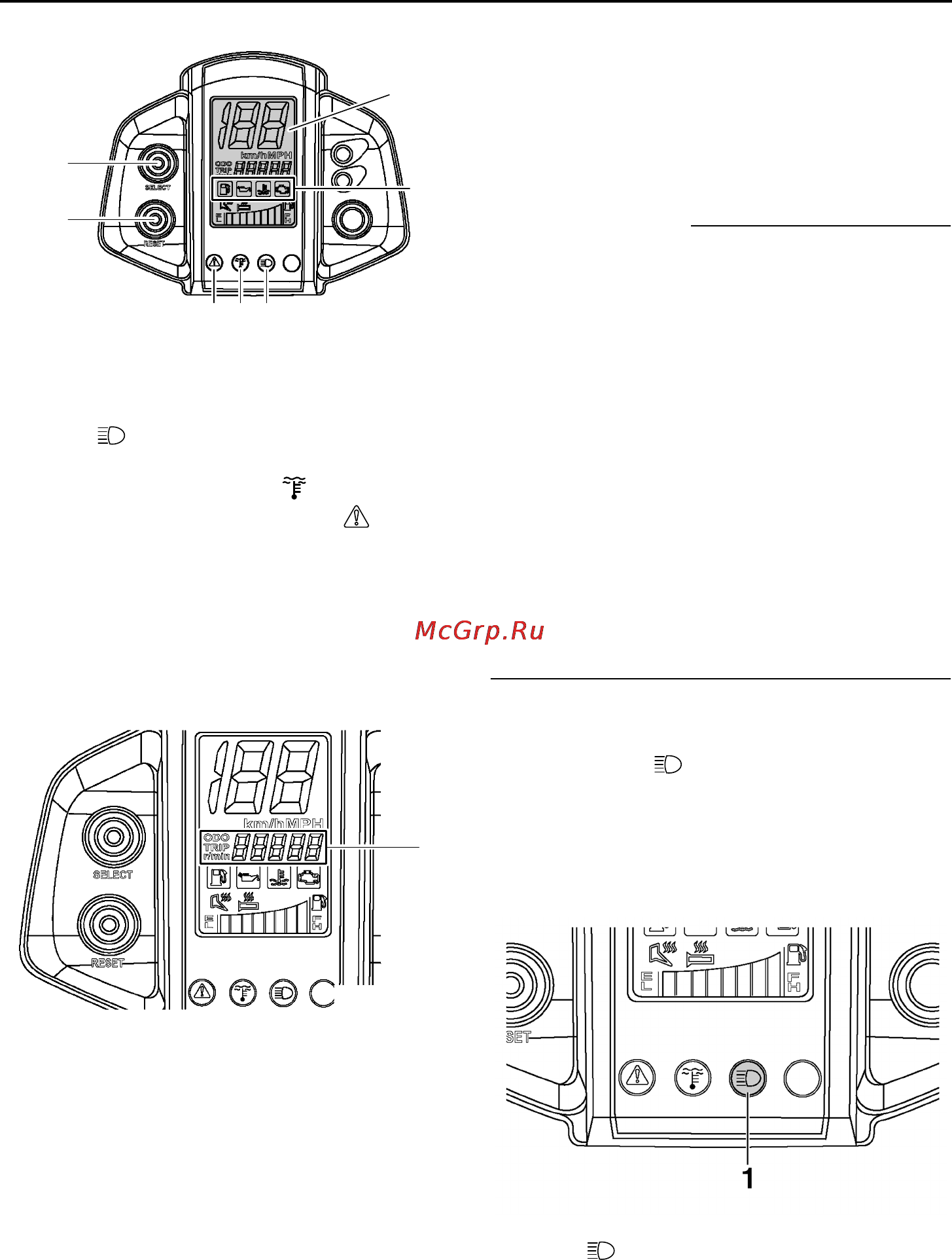

1. Приборная панель
2. Предупреждающие индикаторы
3. Индикаторная лампа дальнего света
фар “”
4. Индикаторная лампа низкой температуры
охлаждающей жидкости “”
5. Лампа аварийной сигнализации “”
6. Кнопка “RESET” (сброс)
7. Кнопка “SELECT” (выбор)
1. Счетчик пробега/счетчик пройденного
пути/счетчик частоты вращения двигателя
543
1
7
6
2
1
1. Индикаторная лампа дальнего света
фар “”
