Контрольные функции
31
XSU13032

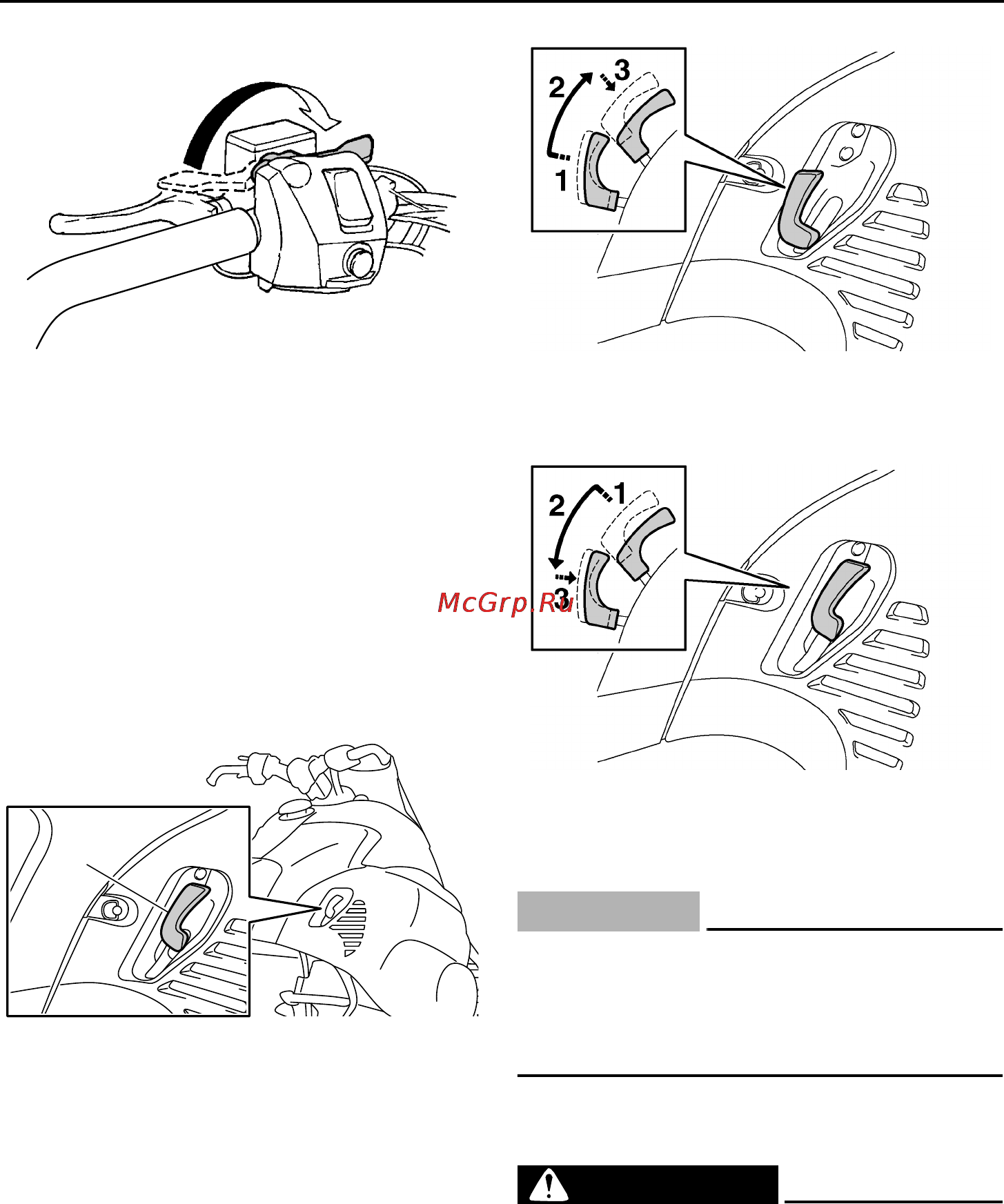

Рычаг переключения передач
Рычаг переключения передач предназначен
для выбора направления движения снегохода
— вперед или назад. До переключения
дождитесь полной остановки снегохода с
работающим на холостом ходу двигателем.
Потяните рычаг переключения передач,
переместите его в положение “FWD” или
“REV” до упора, а затем нажмите на него.
ВНИМАНИЕ
XCS00072
Не переключайте рычаг переключения
передач во время движения снегохода, в
противном случае может быть повреждена
цепь привода.
XSU12735
Кожух привода
ОСТОРОЖНО
XWS00402
● Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.
1. Рычаг переключения передач
1
1. Потяните.
2. Переместите на “FWD” (вперед).
3. Вдавить.
1. Потяните.
2. Переместите на “REV” (назад).
3. Вдавить.
U8HKR4X0.book Page 31 Friday, June 8, 2012 12:00 PM
