Периодическое техническое обслуживание и регулировка
79
(См. стр. 107.) Следите за тем, чтобы в
масляный бак не попали посторонние
предметы.
[XCS00462]
17. Установите и закрутите крышку
маслоналивного патрубка.
18. Включите двигатель и дайте ему
поработать несколько минут на холостых
оборотах, проверяя его на отсутствие
утечки масла. При обнаружении утечки
немедленно выключите двигатель и
проверьте правильность установки болта
слива моторного масла, болта слива из
масляного бака, крышки головки
цилиндров и крышки маслоналивного
патрубка.
19.
Выключите двигатель, после чего
подсоедините обратно разъем указателя
уровня масла. ВНИМАНИЕ: В случае
утечки масла или срабатывания
предупреждающего индикатора
низкого уровня масла во время работы
двигателя немедленно выключите
двигатель и предоставьте снегоход для
проверки дилеру фирмы Yamaha.
Продолжение эксплуатации двигателя
при таких условиях может привести к
его серьезному повреждению.
[XCS00471]
20. Установите нижнюю панель.
21. Установите правую и левую нижние
крышки.

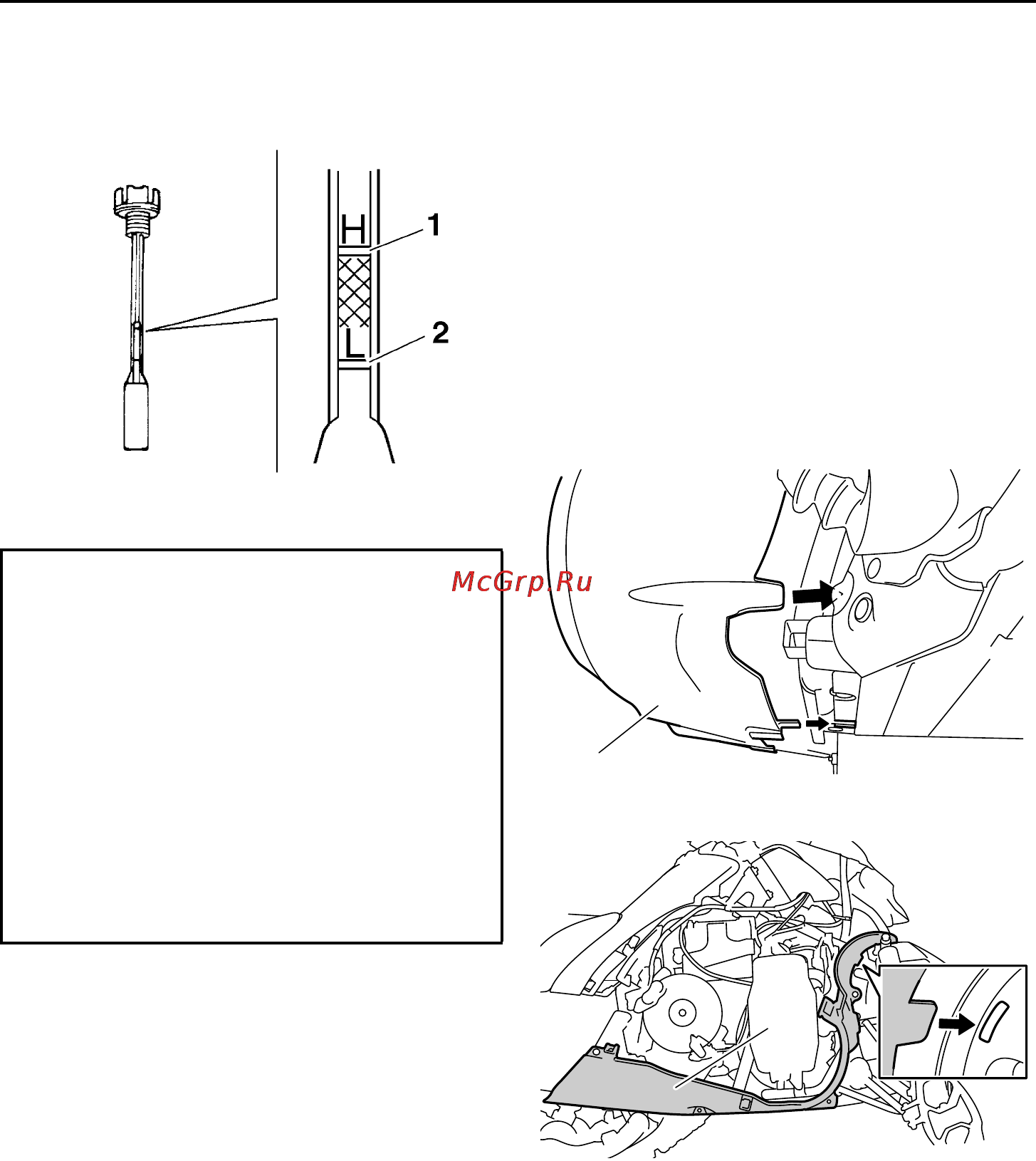

1. Отметка уровня “H”
2. Отметка уровня “L”
Рекомендуемое моторное масло:
См. стр. 107.
Количество масла:
С заменой патрона масляного фильтра:
3.2 л (3.38 амер. кварты, 2.82 англ.
кварты)
Без замены патрона масляного
фильтра:
3.0 л (3.17 амер. кварты, 2.64 англ.
кварты)
Общее количество:
3.9 л (4.12 амер. кварты, 3.43 англ.
кварты)
1. Правая нижняя крышка
1. Правая нижняя крышка
1
1
U8HKR4X0.book Page 79 Friday, June 8, 2012 12:00 PM
