Периодическое техническое обслуживание и регулировка
77
5. Поставьте под масляный бак масляный
поддон для сбора отработанного масла.
6. Отсоедините разъем указателя уровня
масла.
7. Снимите крышку маслоналивного
патрубка и крышку головки цилиндров,
затем снимите болт слива моторного
масла с прокладкой, чтобы слить масло из
масляного бака.
8. Поставьте под двигатель масляный
поддон для сбора отработанного масла.
9. Извлеките болт
слива моторного масла и
прокладку и слейте масло из картера.

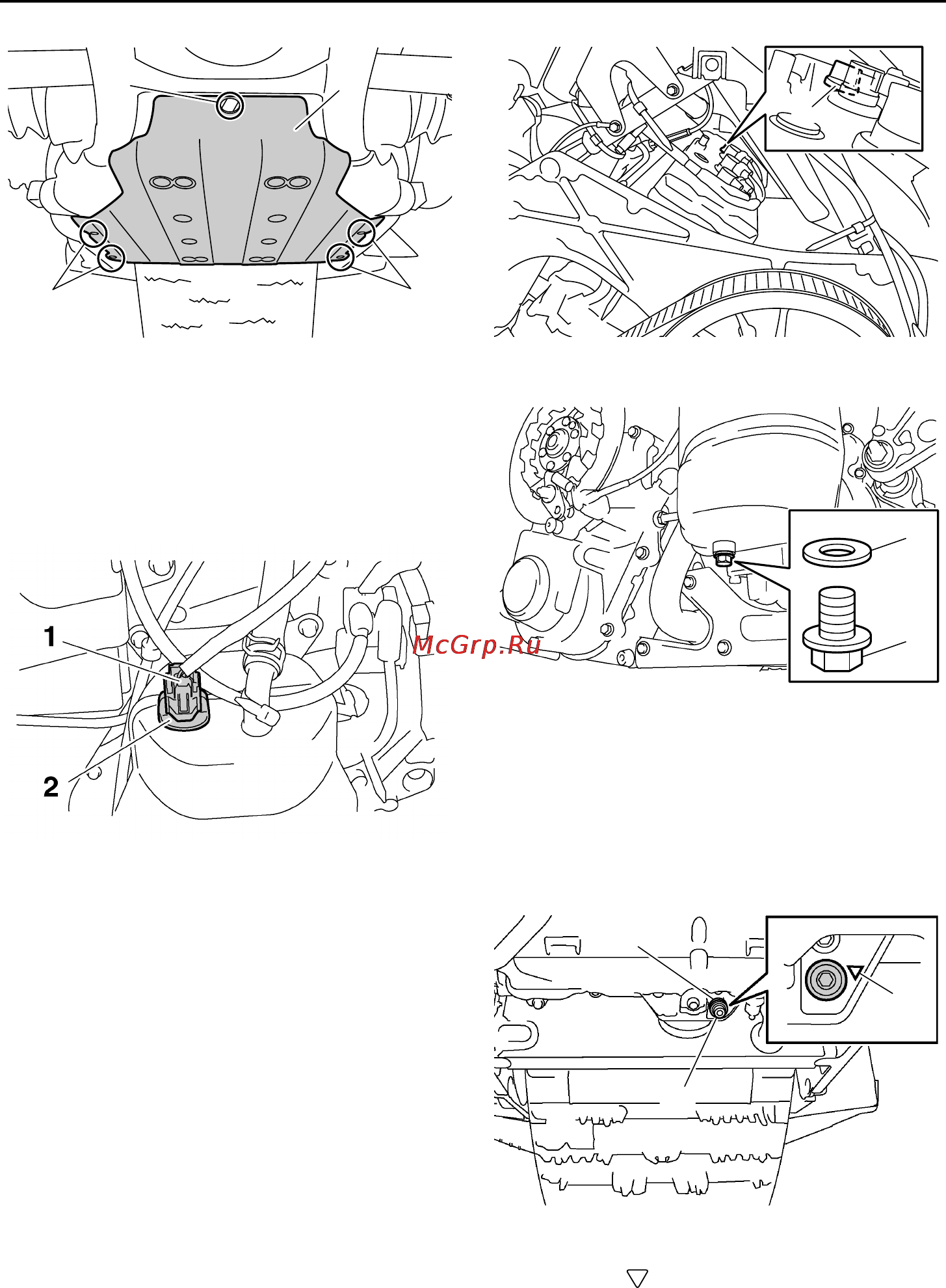

1. Нижняя панель
2. Быстроразъемный фиксатор
1. Разъем указателя уровня масла
2. Крышка маслоналивного патрубка
22
2
1
1. Крышка головки цилиндров
1. Болт слива моторного масла (из масляного
бака)
2. Прокладка
1. Болт слива моторного масла (из картера)
2. Прокладка
3. Отметка “”
1
1
2
2
1
3
U8HKR4X0.book Page 77 Friday, June 8, 2012 12:00 PM
