Периодическое техническое обслуживание и регулировка
87
3. Проверьте тормозные колодки на износ.
Если износ колодок достиг предела,
обратитесь к дилеру фирмы Yamaha для
их замены.
4. Установите на место правую крышку и
капот.
Проверка накладок стояночного
тормоза
Проверьте накладки стояночного тормоза на
износ в соответствии с описанной ниже
процедурой.
1. Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 68.)
2. Проверьте накладки стояночного тормоза
на износ, измерив их толщину. Если износ
накладок достиг предела, обратитесь к
дилеру фирмы Yamaha для их замены.
3. Установите на место правую крышку
и
капот.
Чтобы отрегулировать стояночный тормоз
По мере износа накладок стояночного тормоза
может возникнуть необходимость в их
регулировке для обеспечения требуемой
тормозной характеристики.
1. Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 68.)
2. Ослабьте контргайку и регулировочный
болт колодки стояночного тормоза.
3. Ослабьте контргайку троса стояночного
тормоза.
4. Поворачивайте регулировочный болт
стояночного тормоза в ту или
другую
сторону, чтобы отрегулировать длину
троса.

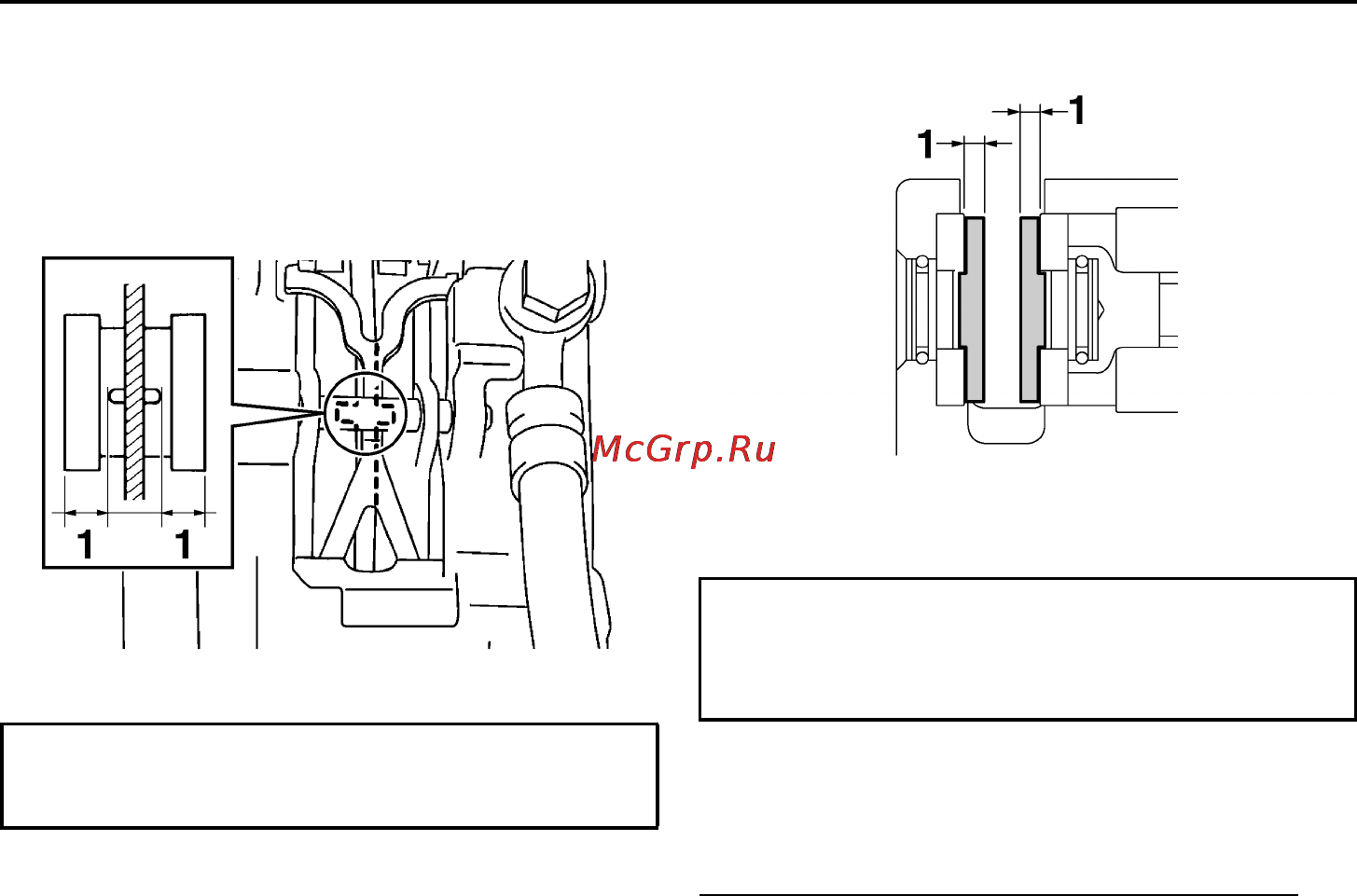

1. Предел износа тормозных колодок
Предел износа тормозных колодок:
4.7 мм (0.19 дюйм)
1. Предельный износ колодки стояночного
тормоза
Предельный износ колодки стояночного
тормоза:
1.2 мм (0.047 дюйм)
U8HKR4X0.book Page 87 Friday, June 8, 2012 12:00 PM
