Контрольные функции
26
отображается в течение 5 секунд, а затем
дисплей переключается в режим
отображения уровня топлива.
● Когда регулировка обогрева
рукояток/рычага управления дроссельной
заслонкой достигает максимального уровня,
верхний сегмент индикатора уровня
обогрева рукояток/рычага управления
дроссельной заслонкой мигает один раз.
Когда регулировка обогрева
рукояток/рычага управления дроссельной
заслонкой достигает минимального уровня,
один раз мигает нижний сегмент индикатора
уровня обогрева рукояток/рычага
управления дроссельной заслонкой.
● Когда включается двигатель, задаются те
уровни обогрева рукояток/рычага
управления дроссельной заслонкой,
которые были установлены при выключении
двигателя.
XSU10455
Предупреждающий индикатор
низкого уровня топлива “”
При низком уровне топлива загорятся
предупреждающий индикатор низкого уровня
топлива и лампа аварийной сигнализации.
(Более подробную информацию см. на стр.
24.)
Если устройство самодиагностики снегохода
обнаружило неисправность датчика,
отсоединение разъема, обрыв проводов или
короткое замыкание, предупреждающий
индикатор низкого уровня топлива, лампа
аварийной сигнализации и все сегменты
указателя уровня топлива начнут мигать,
чтобы предупредить водителя о возникшей
неисправности.
Если мигают предупреждающий индикатор
низкого уровня топлива, лампа аварийной
сигнализации и все сегменты указателя уровня
топлива, необходимо как можно скорее
провести осмотр снегохода у дилера фирмы
Yamaha.
XSU13991
Предупреждающий индикатор
уровня и давления масла “”
Предупреждающий индикатор уровня и
давления масла выполняет две функции.
Предупреждающий индикатор включается при
низком уровне и давлении моторного масла.
Функции описаны в следующих разделах.
Предупреждение о низком уровне
масла
Предупреждающий индикатор и лампа
аварийной сигнализации включаются при
низком уровне моторного масла.

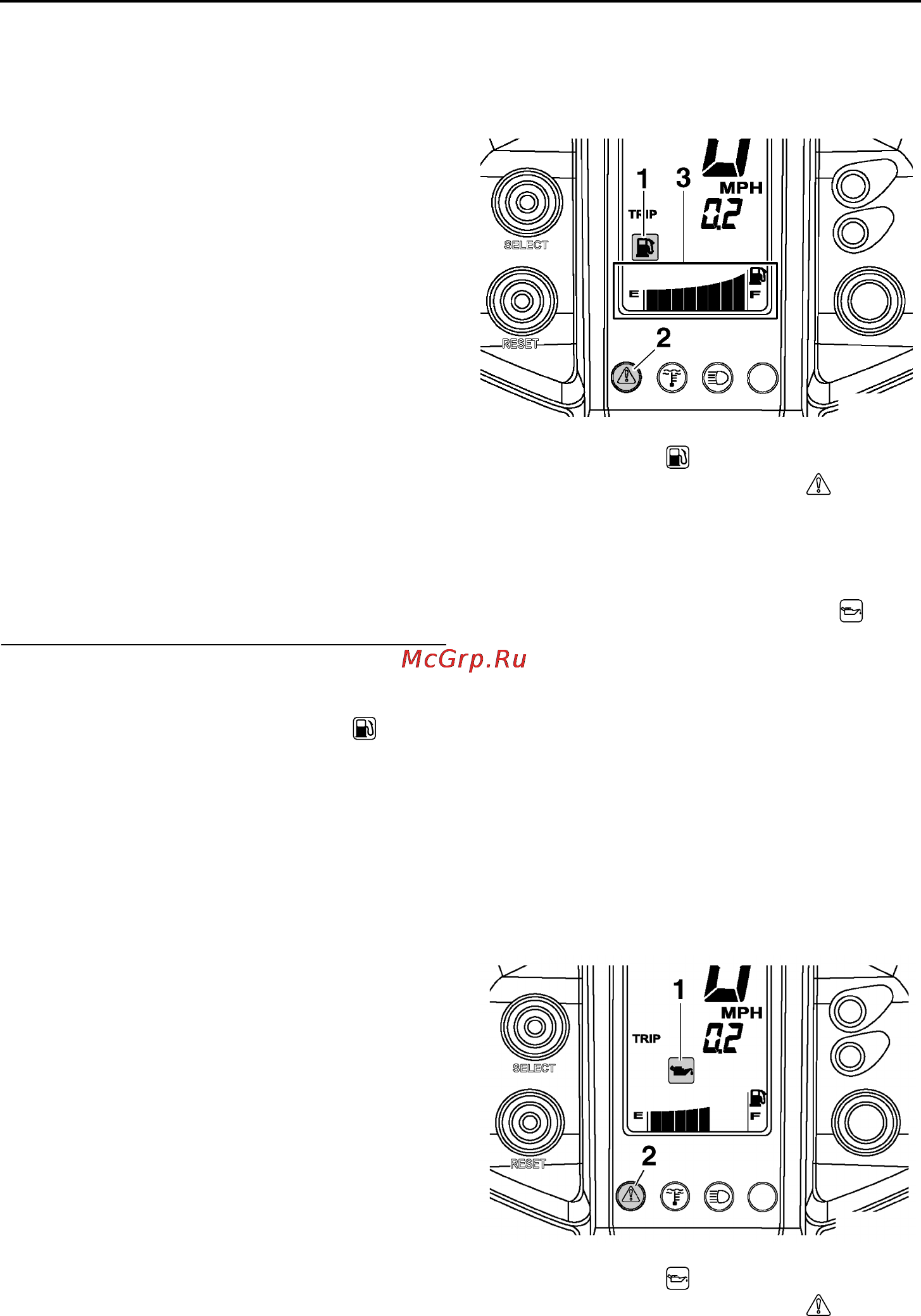

1. Предупреждающий индикатор низкого
уровня топлива “”
2. Лампа аварийной сигнализации “”
3. Указатель уровня топлива
1. Предупреждающий индикатор уровня и
давления масла “”
2. Лампа аварийной сигнализации “”
