Контрольные функции
32
● Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.
ВНИМАНИЕ
XCS00830
Никогда не включайте двигатель, если снят
клиновой ремень. При этом могут быть
повреждены детали сцепления.
Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.
Кожух привода расположен под левой боковой
крышкой. (Порядок снятия см. на стр. 68.)

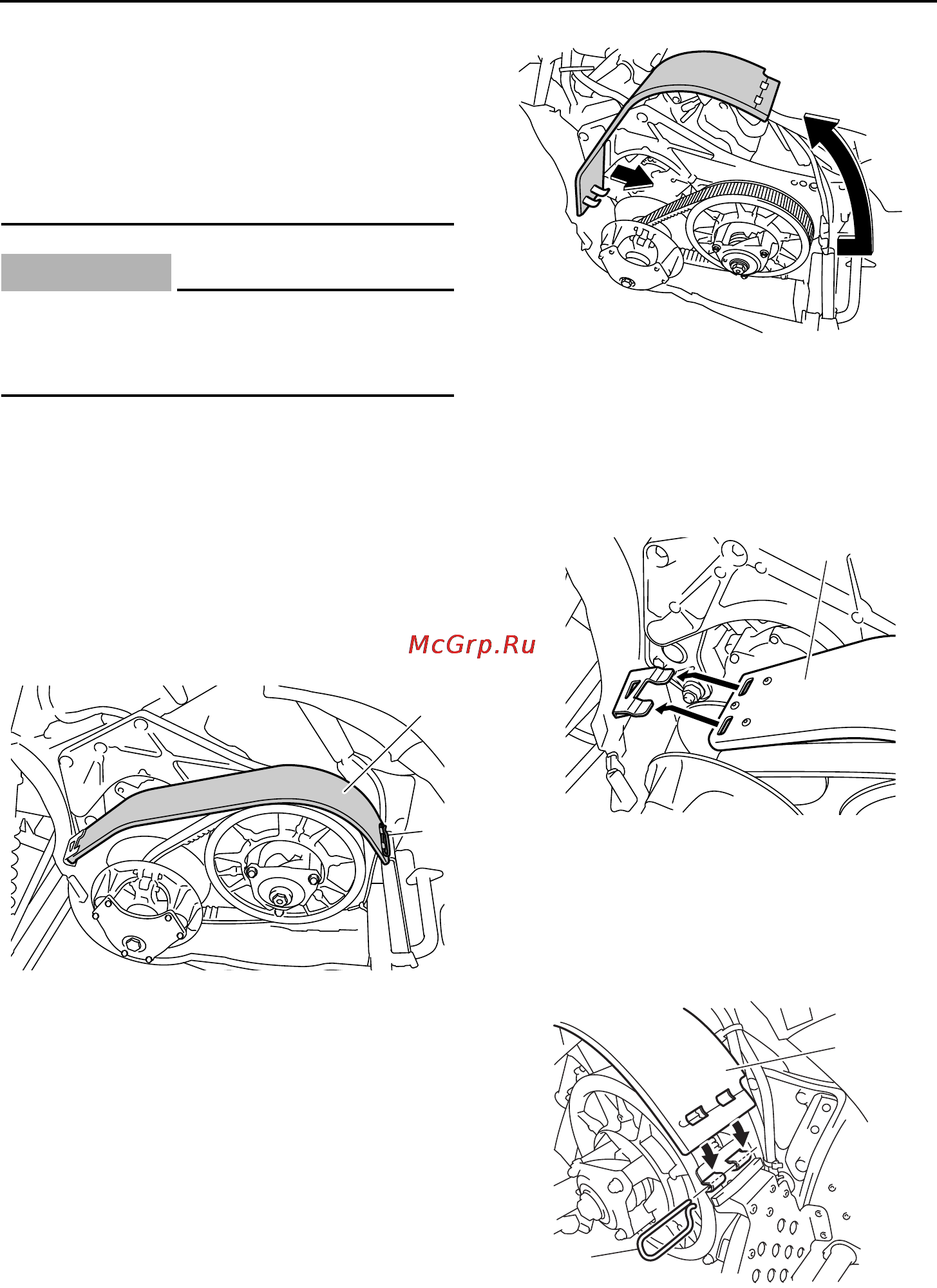

Чтобы снять кожух привода
1. Вытяните фиксатор кожуха привода из
держателя задней части кожуха.
2. Поднимите заднюю часть кожуха
привода, как показано, затем вытяните ее,
чтобы снять.
Чтобы поставить на место кожух
привода
1. Установите пазы передней части кожуха
привода над выступами переднего
держателя кожуха привода.
2. Совместите пазы в кожухе привода с
выступами на заднем держателе кожуха,
затем вставьте фиксатор кожуха в
держатель, как показано ниже.
1. Кожух привода
2. Фиксатор кожуха привода
1
2
1. Кожух привода
1. Кожух привода
2. Фиксатор кожуха привода
1
2
1
