Периодическое техническое обслуживание и регулировка
99
● Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.
● Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.
● Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.
● Убедитесь, что клеммы батареи прочно
закреплены.
ВНИМАНИЕ
XCS00843
● Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.
● Не пытайтесь зарядить батарею быстро.
XSU12874
Замена предохранителя
ОСТОРОЖНО
XWS00550
Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.
ВНИМАНИЕ
XCS00631
Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.
Главный предохранитель, предохранитель
системы впрыска топлива, а также блок
предохранителей находятся под правой
боковой крышкой. (Порядок снятия правой
боковой крышки см. на стр. 68.)
1. Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 68.)
2. Отсоедините отрицательный провод
аккумуляторной батареи.
3. Замените перегоревший предохранитель
новым, рассчитанным на
соответствующую амперную нагрузку.

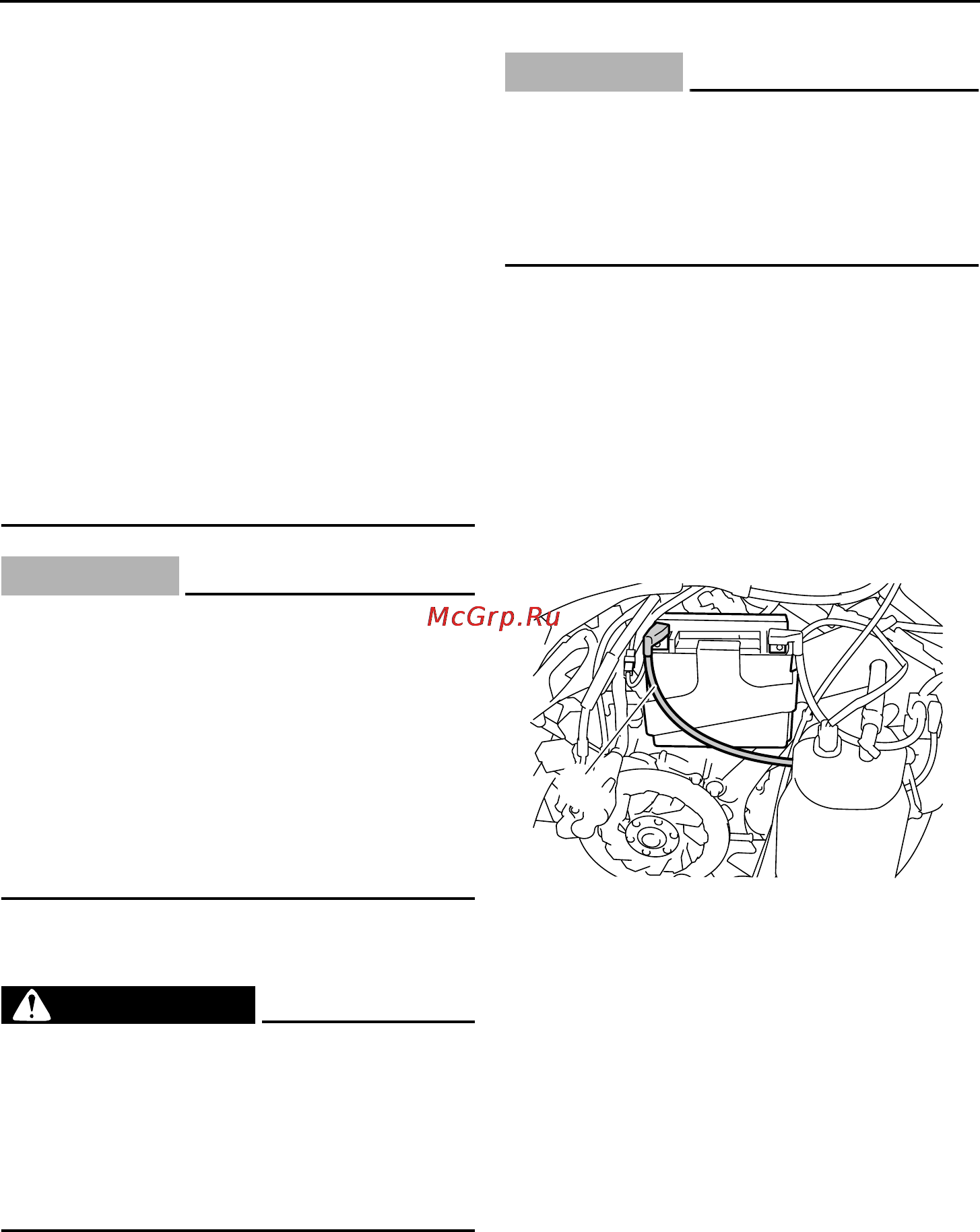

1. Отрицательный провод аккумуляторной
батареи
1
U8HKR4X0.book Page 99 Friday, June 8, 2012 12:00 PM
