Контрольные функции
33
XSU13044
Сумка для багажа
Сумка для багажа расположена под капотом.
(Порядок снятия капота см. на стр. 68.) Она
используется для хранения набора
инструментов, руководств, запасных частей,
таких как клиновой ремень, или других
небольших деталей.
Чтобы снять сумку для багажа
Отстегните поворотный крюк от кронштейна
сумки для багажа, а затем потяните и снимите
сумку так как показано на рис.
Чтобы установить сумку для багажа
Поместите сумку для багажа в ее изначальное
положение, а затем зацепите поворотный крюк
за кронштейн.
ПРИМЕЧАНИЕ
При установке сумки для багажа убедитесь,
что поворотный крюк надежно зацеплен за
кронштейн.
Хранение запасного клинового ремня
Необходимый в экстренном случае запасной
клиновой ремень должен храниться в сумке
для багажа.
ПРИМЕЧАНИЕ
При хранении клинового ремня в сумке для
багажа обязательно закрепите его застежкой-
липучкой.

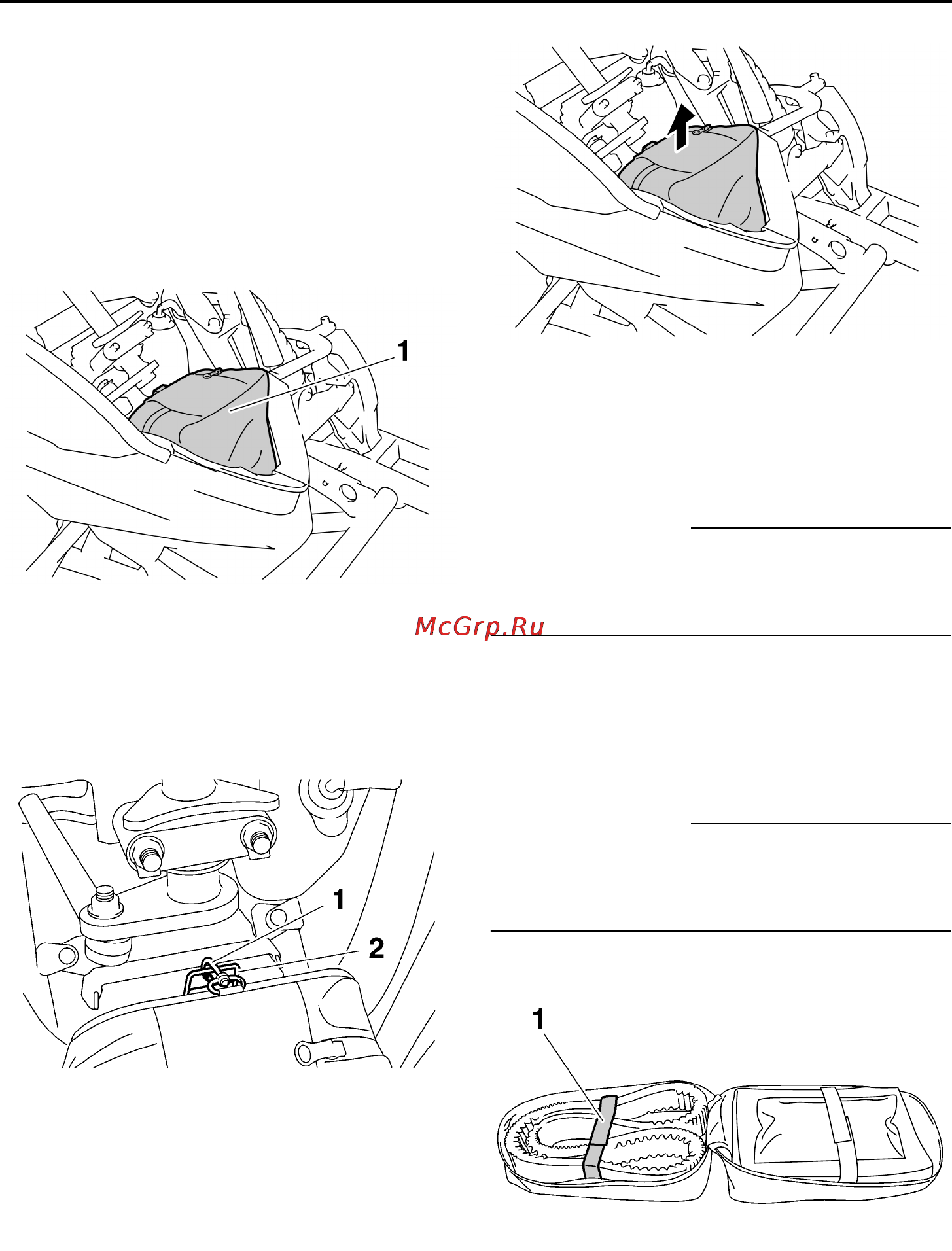

1. Сумка для багажа
1. Поворотный крюк
2. Кронштейн сумки для багажа
1. Застежка-липучка
