Контрольные функции
45
ПРИМЕЧАНИЕ
Чтобы стравить давление из насоса и
амортизатора, нажмите кнопку наполовину и
удерживайте ее. Чтобы немного сбросить
давление, нажмите кнопку до упора и быстро
отпустите ее.
6. Нажмите фиксатор разъема шланга вниз, а
затем снимите разъем шланга с
пневматического клапана.
ПРИМЕЧАНИЕ
При отсоединении разъема может быть
слышен звук стравливаемого воздуха, но это
воздух из насоса, а не амортизатора.
7. Установите на место крышку
пневматического клапана.
ПРИМЕЧАНИЕ
Если амортизатор опускается слишком
свободно или слишком сильно откатывается на
поворотах, увеличьте давление воздуха на 34
кПа (0.3 кгс/см², 5 psi). Если амортизатор
слишком жесткий и требуется более плавная
езда, уменьшите давление воздуха на 34 кПа
(0.3 кгс/см², 5 psi).
Задний амортизатор
Чтобы отрегулировать давление воздуха
1. Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2. Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.
3. Снимите с амортизатора крышку
пневматического клапана.
4. Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока
манометр насоса не
укажет давление, а затем поднимите
рычаг фиксатора разъема шланга вверх.
ВНИМАНИЕ: Не перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.
[XCS00721]
ПРИМЕЧАНИЕ
Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.
5. Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление

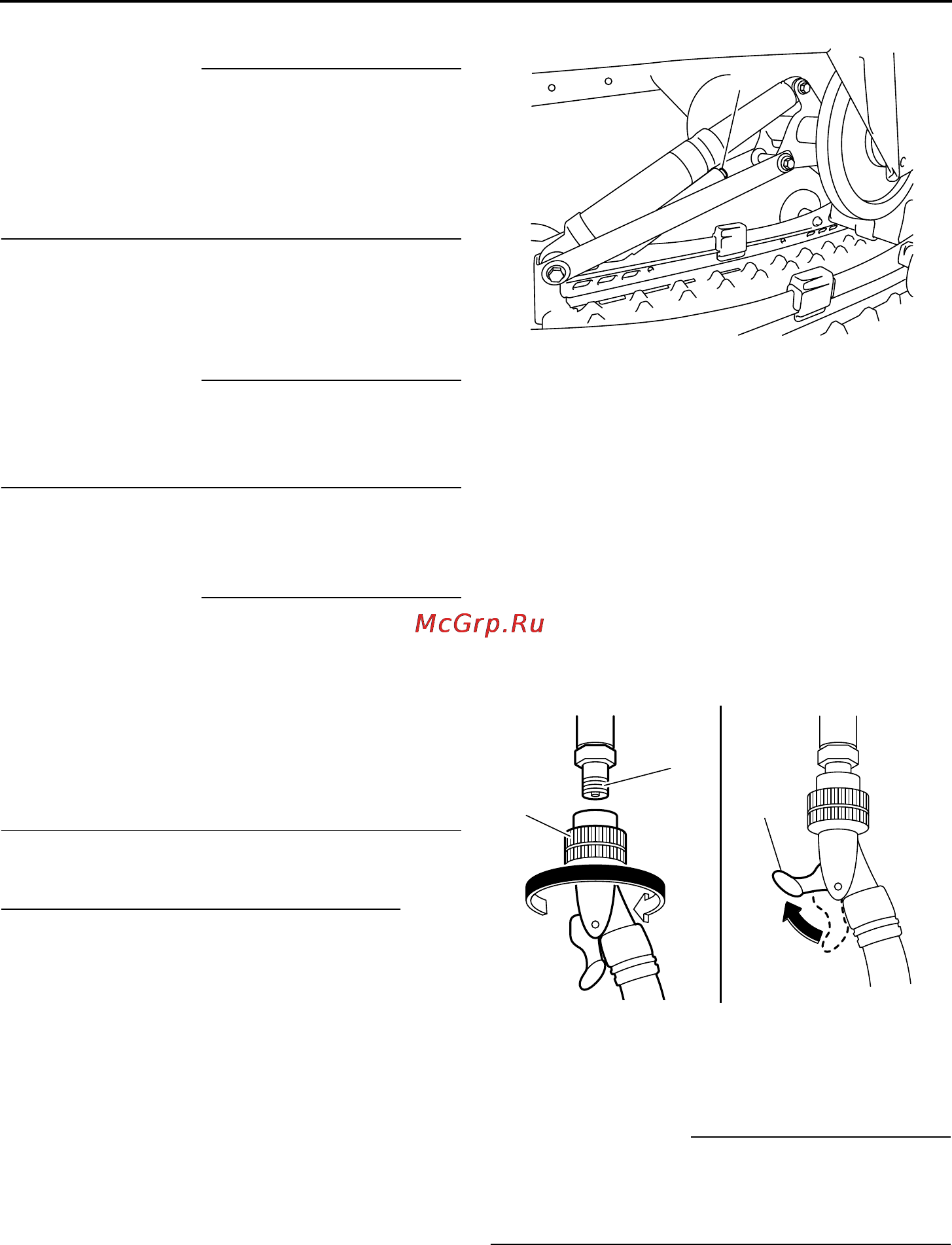

1. Крышка пневматического клапана
1. Пневматический клапан
2. Разъем шланга
3. Рычаг фиксатора разъема шланга
1
1
2
3
