Периодическое техническое обслуживание и регулировка
75
ВНИМАНИЕ
XCS00482
● Не запускайте двигатель при чрезмерном
или недостаточном количестве масла в
масляном баке. Это может привести к
выплескиванию масла или повреждению
двигателя.
● Обязательно замените моторное масло
после первых 800 км (500 миль) пробега и
впоследствии заменяйте его через каждые
4000 км (2500 миль) или в начале нового
сезона, иначе произойдет быстрый износ
двигателя.
● Патрон масляного фильтра необходимо
заменять после первых 800 км (500 миль)
пробега и далее каждые последующие
20000 км (12000 миль).
Чтобы проверить уровень масла в
двигателе
1. Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2. Включите двигатель, прогрейте его в
течение 10–15 минут, а затем выключите.
ПРИМЕЧАНИЕ
● Двигатель также можно прогреть,
эксплуатируя снегоход в течение 10–15
минут.
● После эксплуатации снегохода дайте
двигателю поработать на холостых оборотах
не менее 10 секунд, прежде чем заглушить
его.
3. Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 68.)
4. Отсоедините разъем указателя уровня
масла. ВНИМАНИЕ: Перед снятием
крышки маслоналивного патрубка
отсоедините указатель уровня масла, в
противном случае кабель может
перекрутиться и повредиться.
[XCS00452]
5. Снимите крышку маслоналивного
патрубка, вытрите как следует
масломерный щуп, вставьте его обратно в
отверстие маслоналивного патрубка (не
вкручивая), а затем снова извлеките,
чтобы проверить уровень масла.

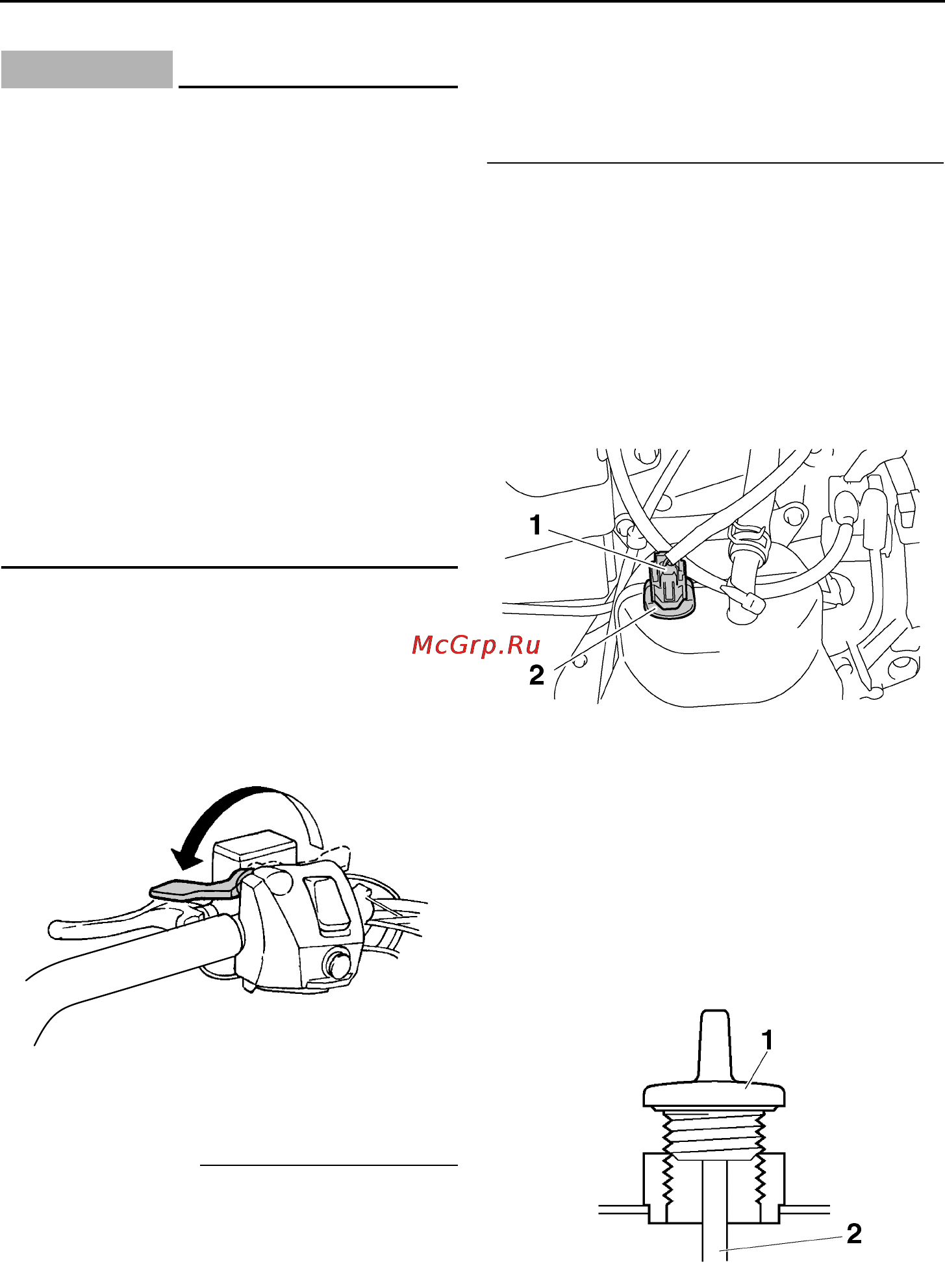

1. Разъем указателя уровня масла
2. Крышка маслоналивного патрубка
1. Крышка маслоналивного патрубка
2. Масломерный щуп
U8HKR4X0.book Page 75 Friday, June 8, 2012 12:00 PM
