Периодическое техническое обслуживание и регулировка
88
5. Затяните контргайку троса стояночного
тормоза.
6. Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону для регулировки зазора между
колодками и тормозным диском.
7. Затяните контргайку регулировочного
болта колодки стояночного тормоза.
8. Установите на место правую крышку и
капот.
Проверка уровня тормозной жидкости
Перед началом движения следует убедиться,
что уровень тормозной жидкости выше метки
минимального уровня. Убедитесь, что
резервуар для тормозной жидкости полон. При
необходимости добавьте тормозную
жидкость.
ОСТОРОЖНО
XWS00820
Ненадлежащее обслуживание может
привести к выходу тормозной системы из
строя. Соблюдайте следующие правила
безопасности.
● При недостаточном уровне тормозной
жидкости в тормозную систему может
попасть воздух, что может снизить ее
эффективность.

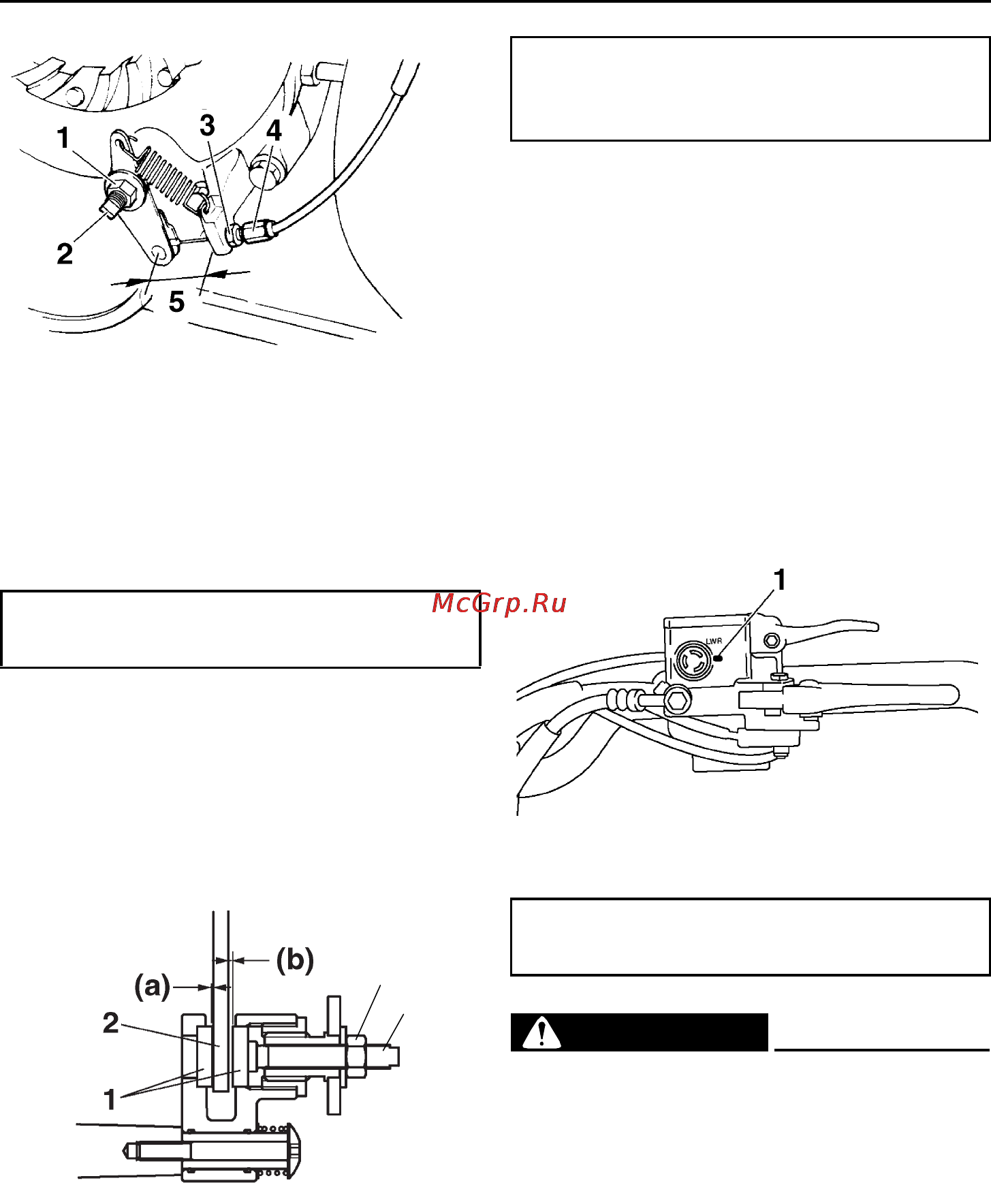

1. Контргайка регулировочного болта колодки
стояночного тормоза
2. Регулировочной болт колодки стояночного
тормоза
3. Контргайка троса стояночного тормоза
4. Регулировочный болт троса стояночного
тормоза
5. Длина троса стояночного тормоза
Длина троса стояночного тормоза:
43.5–46.5 мм (1.713–1.831 дюйм)
1. Колодка стояночного тормоза
2. Тормозной диск
3. Регулировочной болт колодки стояночного
тормоза
4. Контргайка регулировочного болта колодки
стояночного тормоза
4
3
Зазор между колодкой стояночного
тормоза и тормозным диском (a) + (b):
1.5–2.0 мм (0.059–0.079 дюйм)
1. Минимально допустимый уровень
Предусмотренная тормозная жидкость:
DOT 4
