Периодическое техническое обслуживание и регулировка
71
При установке свечи всегда протирайте
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
указанным крутящим моментом.
ВНИМАНИЕ
XCS00382
Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.
XSU13663

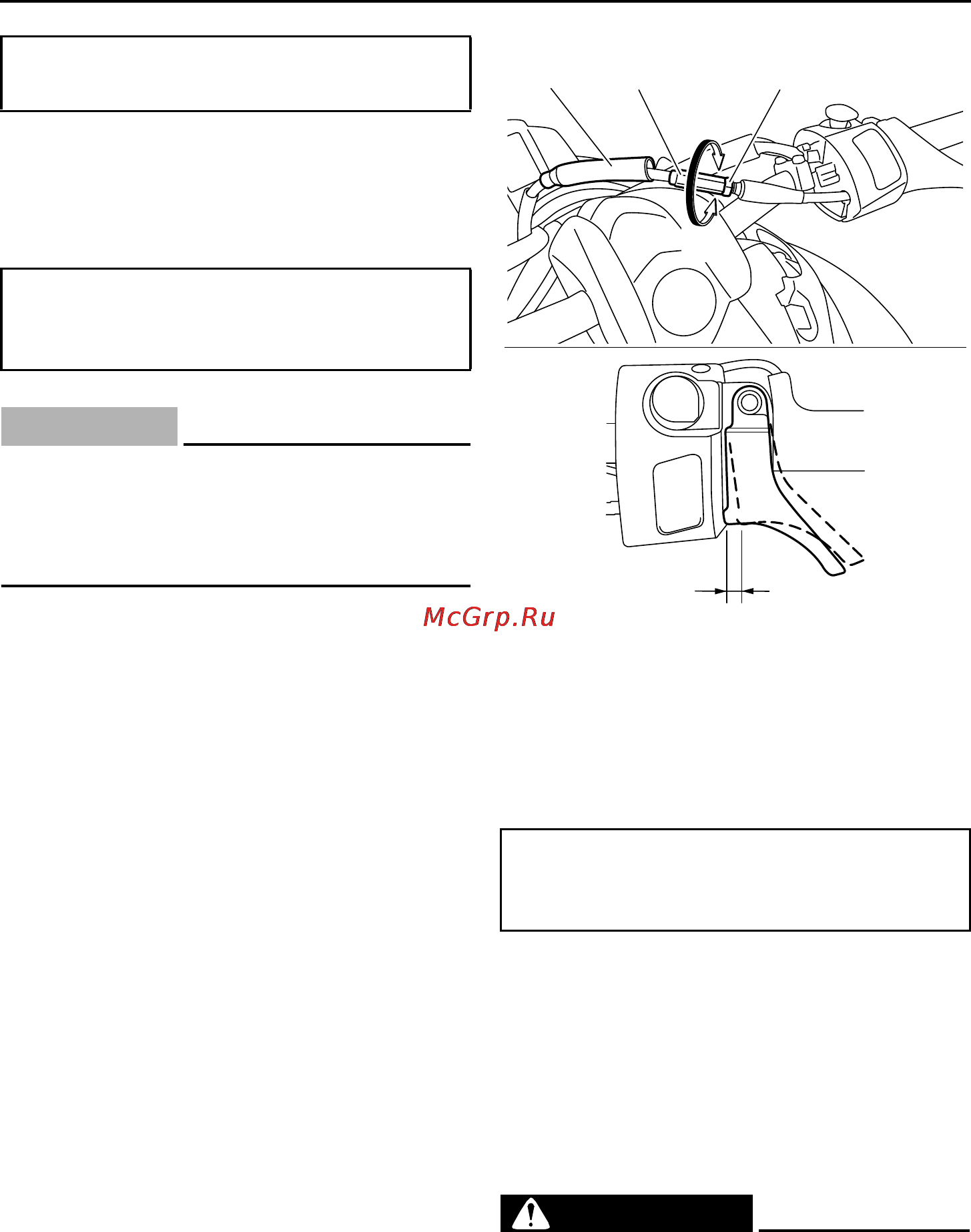

Регулировка свободного хода
рычага дроссельной заслонки
1. Сдвиньте назад резиновую крышку.
2. Ослабьте контргайку.
3. Чтобы увеличить свободный ход рычага
дроссельной заслонки, поверните
регулировочную гайку в направлении (a).
Чтобы уменьшить свободный ход рычага
дроссельной заслонки, поверните
регулировочную гайку в направлении (b).
4. Затяните контргайку.
5. Сдвиньте резиновую крышку в исходное
положение.
XSU11863
Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)
ОСТОРОЖНО
XWS00352
При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:
Искровой зазор свечи зажигания:
0.7–0.8 мм (0.028–0.031 дюйм)
Крутящий момент затяжки свечи
зажигания:
13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)
1. Резиновая крышка
2. Контргайка
3. Регулировочная гайка свободного хода
рычага дроссельной заслонки
4. Свободный ход рычага дроссельной
заслонки
Свободный ход рычага дроссельной
заслонки:
3.0–4.0 мм (0.12–0.16 дюйм)
4
(a)
(b)
3
21
U8HKR4X0.book Page 71 Friday, June 8, 2012 12:00 PM
