Периодическое техническое обслуживание и регулировка
90
FX10XT75
Определение степени износа ведущей
звездочки
Измерьте ширину зубца ведущей звездочки на
измерительной линии (см. рисунок). Если
ширина зубца 13 мм (0.51 дюйма) или менее,
замените ведущую звездочку.
XSU14420
Лыжи и полозья
Проверка лыж и полозьев
Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.
ВНИМАНИЕ
XCS00560
Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не
поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.
FX10/FX10RTRS/FX10XT/FX10XT75

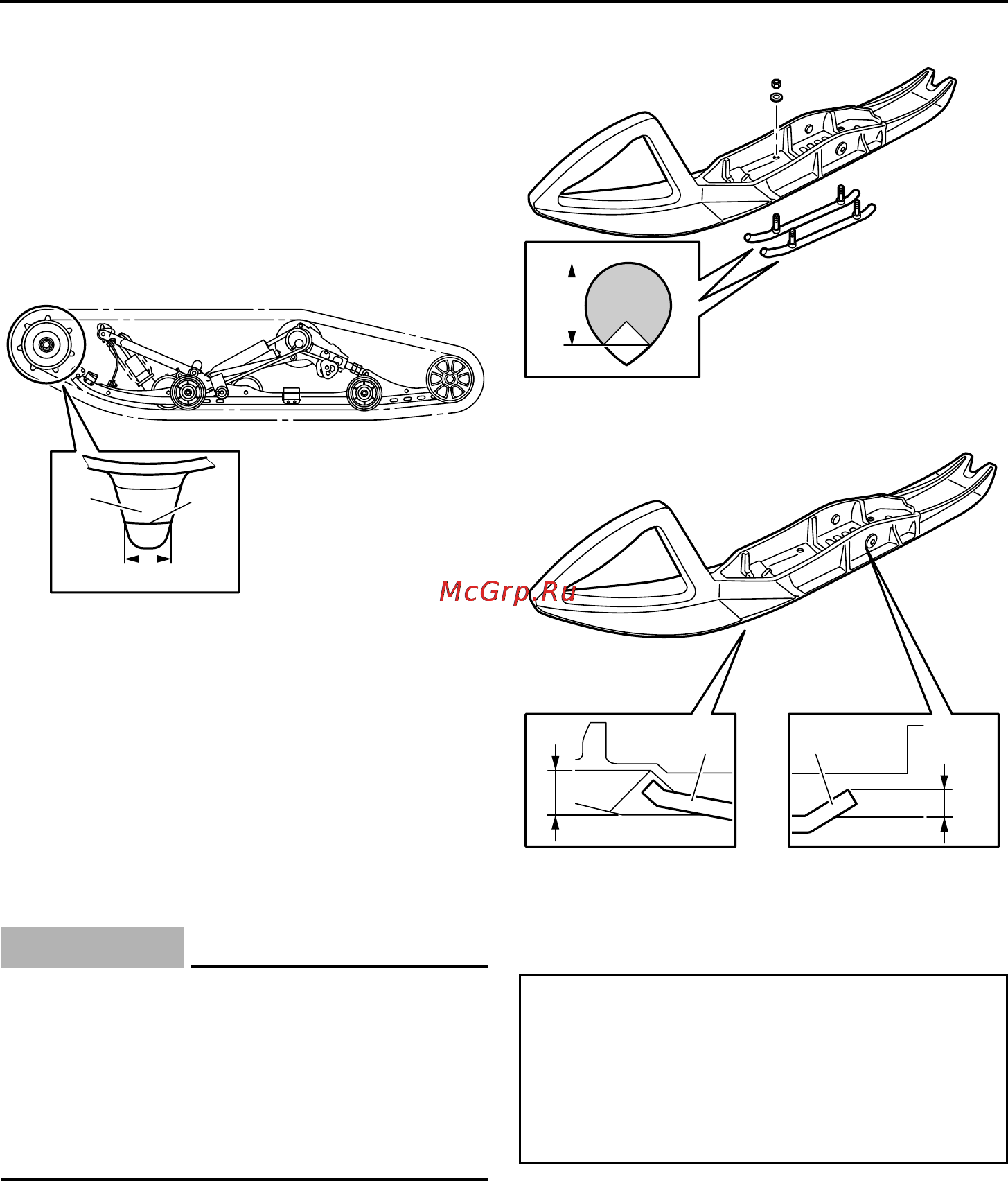

1. Зубец ведущей звездочки
2. Измерительная линия
3. Ширина зубца ведущей звездочки
1
2
3
1. Предел износа полозьев
1. Предел износа лыжи (спереди)
2. Полоз
3. Предел износа лыжи (сзади)
Предел износа полозьев:
6.0 мм (0.24 дюйм)
Предел износа лыжи (спереди):
13.0 мм (0.51 дюйм)
Предел износа лыжи (сзади):
8.0 мм (0.31 дюйм)
1
1
3
2 2
