Deutsch
19
ACHTUNG:
Sollte die Führungsmuffe nicht in ihre herkömmliche
Position zurückkehren, ist das Schraubstück nicht
ordnungsgemäß eingesetzt.
VERWENDUNG
1. Die Drehrichtung nachprüfen
Die Bohrerspitze dreht sich nach rechts (von der
Hinterseite gesehen), wenn auf die R-Seite der
Drucktaste gedrückt wird.
Auf die L-Seite der Drucktaste drücken, um die
Bohrerspitze nach links zu drehen. (Siehe Abb. 6)
(Die Zeichen
L
und
R
sind auf dem Körper
markiert.)
ACHTUNG:
Der Druckschalter kann nicht umgeschaltet werden,
während das Gerät läuft. Halten Sie das Gerät zum
Umschalten an und drücken Sie dann auf den
Druckschalter.
2. Schalterbetätigung
䡬 Wenn der Auslöser gedrückt wird, dreht sich das
Werkzeug. Wenn der Auslöser losgelassen wird, wird
das Werkzeug angehalten.
䡬 Die Drehgeschwindigkeit des Bohrers kann durch
Verändern des Durchziehbetrags des Auslösers
geregelt werden. Die Geschwindigkeit ist niedrig,
wenn der Auslöser nur gering gedrückt wird und
nimmt zu, wenn er stärker gedrückt wird.
3. Verwendung des Hakens
Der Haken dient während des Arbeitens zum
Anhängen des Werkzeugs an einen Gürtel.
VORSICHT:
䡬
Beim Aufhängen am Haken sicherstellen, dass das
Werkzeug sicher den Gürtel fasst und nicht fallen kann.
Bei Fall des Werkzeugs besteht Unfallgefahr.
䡬 Beim Tragen am Gürtel darf das Werkzeug nicht mit
einem Bohrer usw. bestückt sein. Befindet sich ein
scharfer Bohrer o.Ä. im Futter, während das Werkzeug
am Gürtel getragen wird, besteht Verletzungsgefahr!
䡬 Den Haken ordnungsgemäß anbringen. Falls der
Haken nicht korrekt befestigt ist, besteht
Verletzungsgefahr beim Einsatz.
(1) Abnehmen des Hakens
Die Halteschrauben des Hakens mit einem
Kreuzschraubendreher entfernen. (Abb. 7)
(2) Anbringen des Hakens und Festziehen der
Schrauben Den Haken fest in die Nut am Werkzeug
einpassen und die Halteschrauben des Werkzeugs
ordnungsgemäß festziehen. (Abb. 8)
4. Hinweise zur Ladezustand-Kontrollleuchte
Zum Kontrollieren des Akkuladezustands den
Ladezustand-Anzeigeschalter drücken, wodurch die
Ladezustand-Kontrollleuchte aufleuchtet. (Abb. 9)
Beim Loslassen des Ladezustand-Anzeigeschalters
erlischt die Ladezustand-Kontrollleuchte. Tabelle 4
zeigt das Leuchtverhalten der Ladezustand-
Kontrollleuchte und den entsprechenden
Ladezustand.
Das Ansprechen der Ladezustand-Kontrollleuchte
kann aufgrund von Umgebungstemperatur und
individuellen Eigenschaften des Akkus von der obigen
Tabelle etwas abweichen. Daher die Angabe nur zum
Bezug verwenden.
HINWEIS:
䡬 Die Schalterkonsole vor Stoß und Fall schützen.
Anderenfalls drohen Störungen.
䡬 Zum Schonen der Akkuladung leuchtet die
Ladezustand-Kontrollleuchte nur, während der
Ladezustand-Anzeigeschalter gedrückt wird.
5. Verwendung der LED
Durch Drücken des Lichtschalters auf der
Schalterkonsole leuchtet die LED auf bzw. erlischt.
(Abb. 10)
Die LED möglichst oft ausschalten, um die Akkuladung
zu schonen.
VORSICHT:
䡬 Niemals direkt in die LED blicken!
Wird das Auge kontinuierlich den LED-Strahlen
ausgesetzt, kann es zu Augenverletzungen kommen.
HINWEIS:
䡬 Zum Schonen der Akkuladung schaltet sich die LED
nach etwa 15 Minuten automatisch aus, falls man
vergisst sie auszuschalten.
6. Anzugmodus-Wahlfunktion (Abb. 11)
ACHTUNG:
䡬 Vermeiden Sie Beschädigungen oder Stöße gegen
die Schalttafel.
䡬 Wählen Sie Stark/Schwach-Modus oder Einzeln/
Fortlaufend-Modus bei nicht betätigtem Auslöser.
Nichtbeachtung kann zu Fehlfunktion führen.
(1) Stark/Schwach-Wahlschalter
Die Rotationsgeschwindigkeit ändert sich in 4 Stufen
(500, 1200, 2000, 2600 min
-1
) bei jedem Drücken des
Stark/Schwach-Wahlschalters.

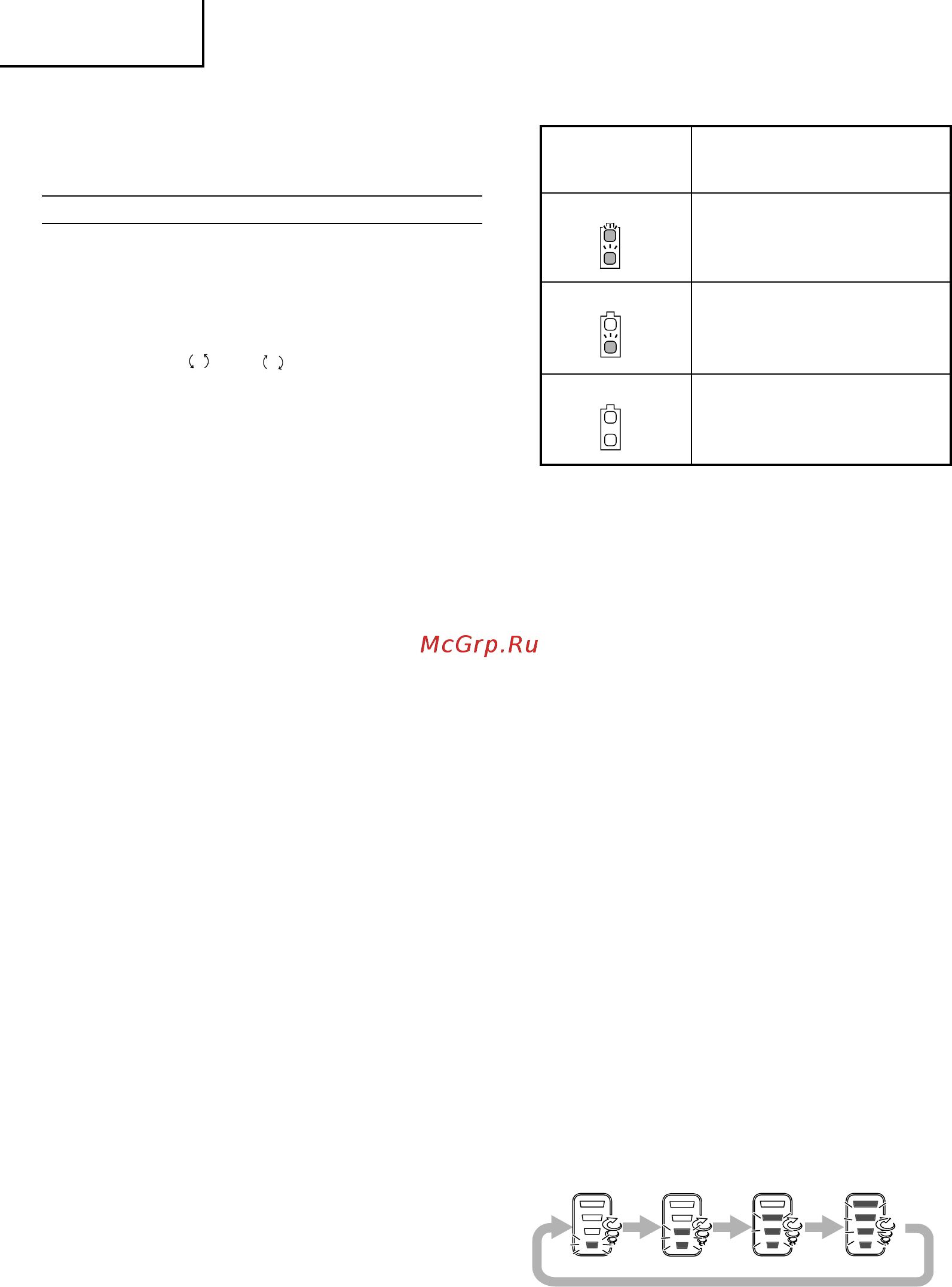

Leuchtverhalten
der Ladezustan
d-Kontrollleuchte
Akkuladezustand
Die Akkuladung ist
ausreichend.
Die Akkuladung ist etwa auf
die Hälfte abgesunken.
Die Akkuladung ist beinahe
erschöpft.
Den Akku so schnell wie
möglich aufladen.
Tabelle 4
02Ger_WH14DBL_EE 1/26/09, 14:5519
