56
Čeština
7. Utahování a povolování šroubů
Namontujte hrot, který odpovídá šroubu, vyrovnejte
hrot v drážkách hlavy šroubu, pak jej utáhněte.
Potlačte rázový šroubovák dostatečně tak, aby hrot
zachytil hlavu šroubu.
POZOR
Použití rázového šroubováku po příliš dlouhou dobu
způsobí příliš silné utažení šroubu a může způsobit
jeho zlomení.
Utahování šroubu pomocí rázového šroubováku pod
úhlem vůči šroubu může poškodit hlavu šroubu a na
šroub nebude přenášena správná síla.
Utahujte šrouby pomocí tohoto rázového šroubováku
tak, aby byl šroubovák se šroubem v jedné přímce.
8. Počet možných utažení šroubů
V následující tabulce je uveden počet utažených šroubů,
které lze utáhnout na jedno nabití.
Tyto hodnoty se mohou nepatrně lišit v závislosti na
okolní teplotě a charakteristikách akumulátoru.
POKYNY K PROVOZU
1. Přestávka v provozu jednotky po nepřerušované práci
Po použití jednotky pro nepřerušované utahování šroubů
ji nechte na asi 15 minut v klidu při výměně akumulátoru.
Teplota motoru, spínače, atd. stoupne, jestliže práci
zahájíte ihned po výměně akumulátoru, případně může
dojít až k vyhoření.
POZNÁMKA
Nedotýkejte se chrániče, protože se během
nepřerušované práce silně zahřívá.
2. Opatření při použití spínače na regulaci rychlosti
Tento spínač má zabudovaný elektronický obvod, který
plynule mění rychlost rotace. Proto jestliže potáhneme
tlačítkový spínač pouze jemně (rotace nízkou rychlostí)
a motor se při průběžném zašroubovávání šroubů
zastaví, součásti elektronického obvodu se mohou
přehřát a poškodit.
3. Utahovací moment

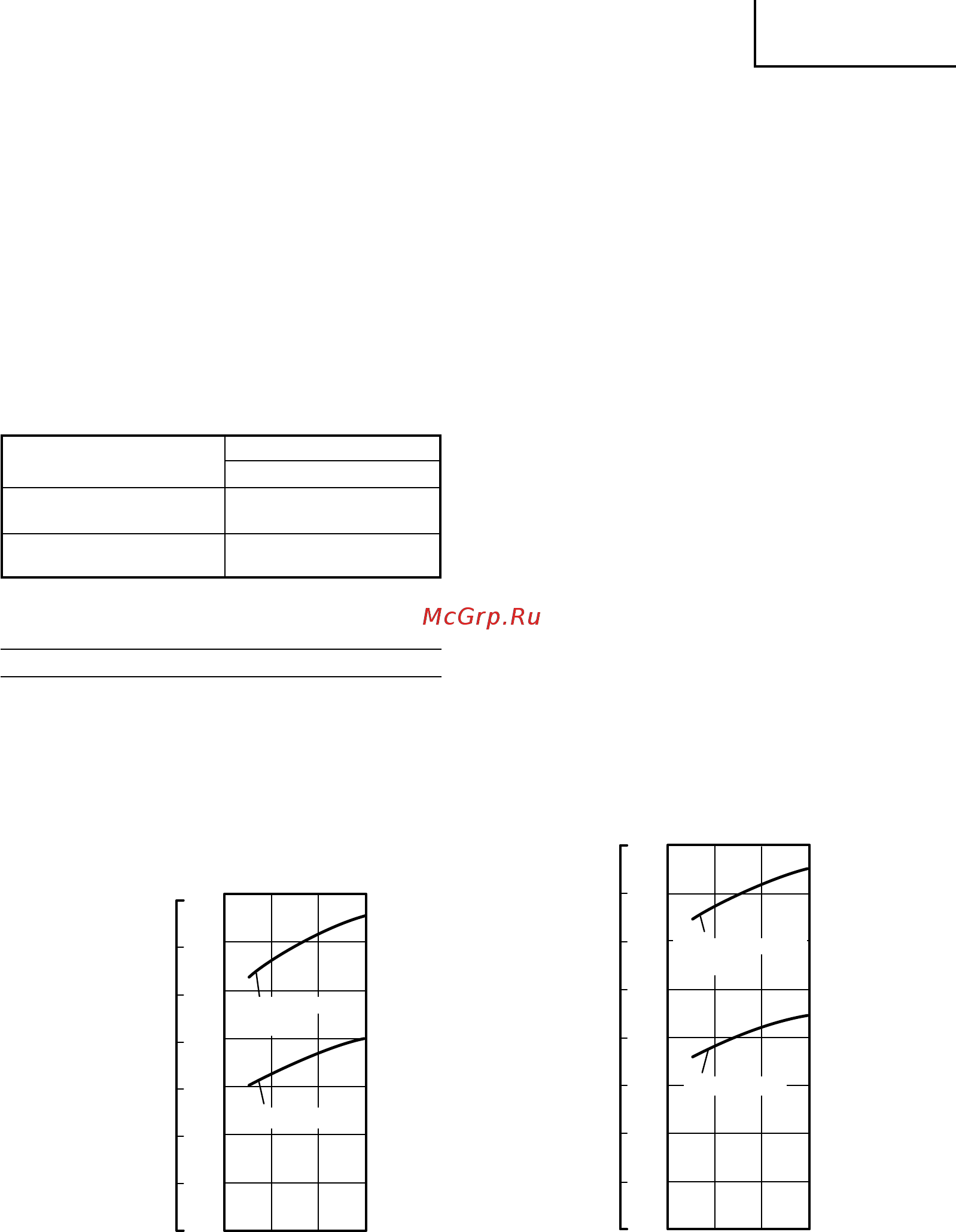

Na Obr. 12 je uveden utahovací moment pro šrouby
(podle velikosti) za podmínek, uvedených v Obr. 13.
Považujte tento příklad za všeobecný odkaz, protože
utahovací moment se může měnit podle podmínek
utahování.
POZNÁMKA
䡬 Při použití dlouhé doby rázového utahování budou
šrouby utaženy silně. To může způsobit zlomení šroubu
nebo poškození špičky bitu.
䡬 Při držení jednotky pod úhlem vzhledem k utahovanému
šroubu může dojít k poškození hlavy šroubu nebo
nemusí být na šroub přenesen stanovený krouticí
moment. Vždy držte jednotku a utahovaný šroub v
přímce.
4. Použití doby utahování vhodné pro šroub
Přiměřený krouticí moment pro šroub se mění podle
materiálu a velikosti šroubu a sešroubovávaného
materiálu atd., používejte proto dobu utahování vhodnou
pro daný šroub. Zvláště v případě dlouhé doby
utahování šroubů menších než M8 je nebezpečí zlomení
šroubu, proto si předem ověřte dobu utahování a
krouticí moment.
Použitý šroub
Akumulátor
BSL1430
Šroub do dřeva ø4 x 50
Přibližně 1170
(měkké dřevo)
Šroub se šestihrannou
Přibližně 2590
hlavou M8 x 16
Obr. 12
Utahovací moment
Doba utahování: sek
(Ocelový plech o
tloušce t = 25 mm)
01 2 3
kgf·cm
1400
1200
1000
800
600
400
200
0
N·m
140
120
100
80
60
40
20
0
M12 × 45
Utahovací moment
Doba utahování: sek
(Ocelový plech o
tloušce t = 25 mm)
01 2 3
kgf·cm
1600
1400
1200
1000
800
600
400
200
0
N·m
160
140
120
100
80
60
40
20
0
M14 × 50
Běžný šroub
Vysokopevnostní
šroub
Vysokopevnostní
šroub
Běžný šroub
06Cze_WH14DBL_EE 1/26/09, 14:5656
