48
Magyar

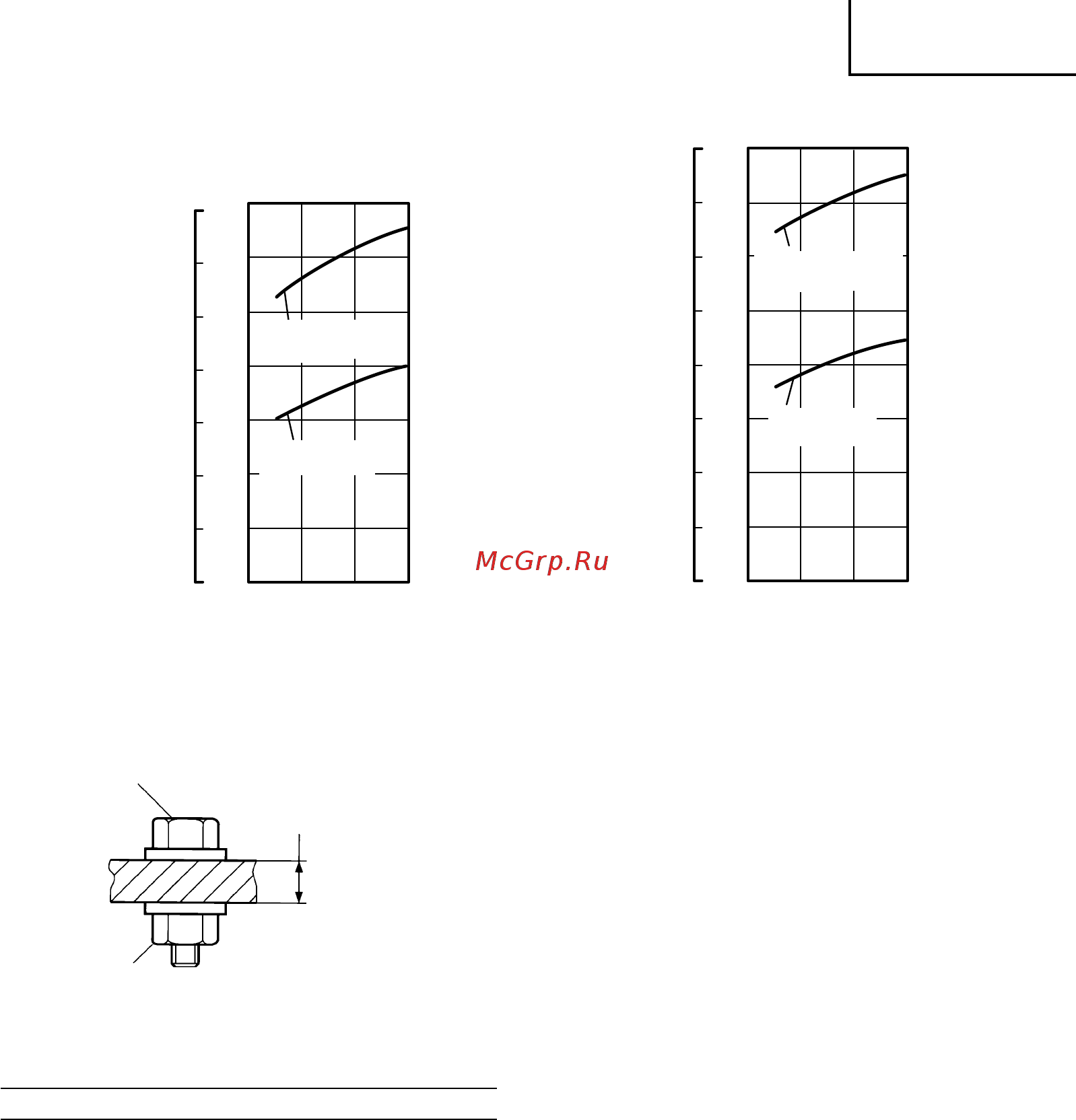

Meghúzási nyomaték
Meghúzási idő: mp
(Az acéllemez
vastagsága t = 25 mm)
01 23
kgf·cm
1400
1200
1000
800
600
400
200
0
N·m
140
120
100
80
60
40
20
0
M12 × 45
Meghúzási nyomaték
Meghúzási idő: mp
(Az acéllemez
vastagsága t = 25 mm)
01 23
kgf·cm
1600
1400
1200
1000
800
600
400
200
0
N·m
160
140
120
100
80
60
40
20
0
M14 × 50
Szabványos
csavar
Nagy feszítőerőre
méretezett csavar
Nagy feszítőerőre
méretezett csavar
Szabványos
csavar
13. Ábra
*A következő csavart használják.
Szabványos csavar: Szilárdsági osztály 4,8
Nagy feszítőerőre méretezett csavar: Szilárdsági
osztály 12,9
)
(
A szilárdsági osztály magyarázata:
4 — A csavar folyási határértéke: 320 N/mm
2
(32,6 kgf/mm
2
)
8 — A csavar feltépő szilárdsága: 400 N/mm
2
(40,8 kgf/mm
2
)
Anyás csavar
Az acéllemez vastagsága t
Anyacsavar
12. Ábra
KARBANTARTÁS ÉS ELLENŐRZÉS
1. A behajtófej ellenőrzése
Törött vagy kikopott végű behajtófej használata
veszélyesnek bizonyulhat, mivel behajtás közben a fej
megcsúszhat. Cserélje ki az ilyen fejet.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze az összes rögzítőcsavart, és
ügyeljen rá, hogy azok megfelelően meg legyenek
húzva. Ha valamelyik csavar ki lenne lazulva, azonnal
húzza meg. Ennek elmulasztása súlyos veszéllyel járhat.
3. A motor karbantartása
A motor részegység az elektromos szerszámgép “szíve”.
Ügyelni kell arra, nehogy a motor tekercselése
megrongálódjon és/vagy olajjal, illetve vízzel
benedvesedjen.
4. A kéziszerszám külső tisztítása
Ha az ütvecsavarozó és csavarkulcs bekoszolódik, egy
puha száraz ruhadarabbal vagy egy szappanos vízbe
áztatott ruhadarabbal törölje le. Ne használjon klóros
oldatokat, benzint vagy festékhígítót, mivel ezek
szétmarhatják a műanyagot.
5. Raktározás
Olyan helyen tárolja az ütvecsavarozót és csavarkulcsot,
ahol a hőmérséklet kevesebb, mint 40˚C, és amely
gyermekek számára nem hozzáférhető.
6. Szervizelési alkatrészlista
FIGYELEM
Hitachi kéziszerszámok javítását, módosítását és
ellenőrzését csak Hitachi Szakszervíz végezheti.
Javítás vagy egyéb karbantartás esetén hasznos ha ezt
a szervíz-alkatrész listát a szerszámmal együtt átadjuk a
Hitachi Szakszervíznek.
A kéziszerszámok üzemeltetése és karbantartása során
be kell tartani az egyes országokban érvényben lévő
biztonsági rendelkezéseket és szabványokat.
05Hun_WH14DBL_EE 1/26/09, 14:5548
