(2) Einzeln/Fortlaufend-Wahlschalter
Das Anzugsdrehmoment lässt sich nach den
Anforderungen der Arbeit einstellen, indem der
Anzugmodus unter Verwendung des Einzeln/
Fortlaufen-Wahlschalters und des Stark/Schwach-
Wahlschalters an der Seite des Schlagschraubers
geändert wird.
Wenn der Vorwärts/Rückwärts-Schalter auf Rückwärts
gestellt ist, gelten für Stark/Schwach-Modus und
Einzeln/Fortlaufend-Modus die Einstellungen „Stark“
bzw. „Fortlaufend“, unabhängig von den Anzeigen
auf der Schalttafel.
Der Modus wechselt bei jeder Betätigung des Einzeln/
Fortlaufend-Wahlschalters zwischen Einzel- und
Fortlaufend-Modus.
Im Einzelmodus stoppt der Schraubenanzugsvorgang,
nachdem der Auslöser zum Starten des
Arbeitsvorgangs gedrückt wurde, automatisch nach
1 bis 4 Festspannungen.
Im Fortlaufend-Modus wird der
Schraubenanzugsvorgang nach dem Drücken des
Auslösers zum Starten des Arbeitsvorgangs
fortgesetzt (nicht automatisch gestoppt).
HINWEIS:
䡬 Der geeignete Modus ist von der Schraube und dem
zu schraubenden Material abhängig. Schrauben Sie
ein paar Testschrauben ein und wählen Sie die
Moduseinstellung entsprechend.
䡬 Die Stark/Schwach- und Einzel/Fortlaufend-
Wahlschalter können erst nach dem Einsetzen der
Batterie in den Schlagschrauber und dem ersten
Drücken des Auslösers betätigt werden.

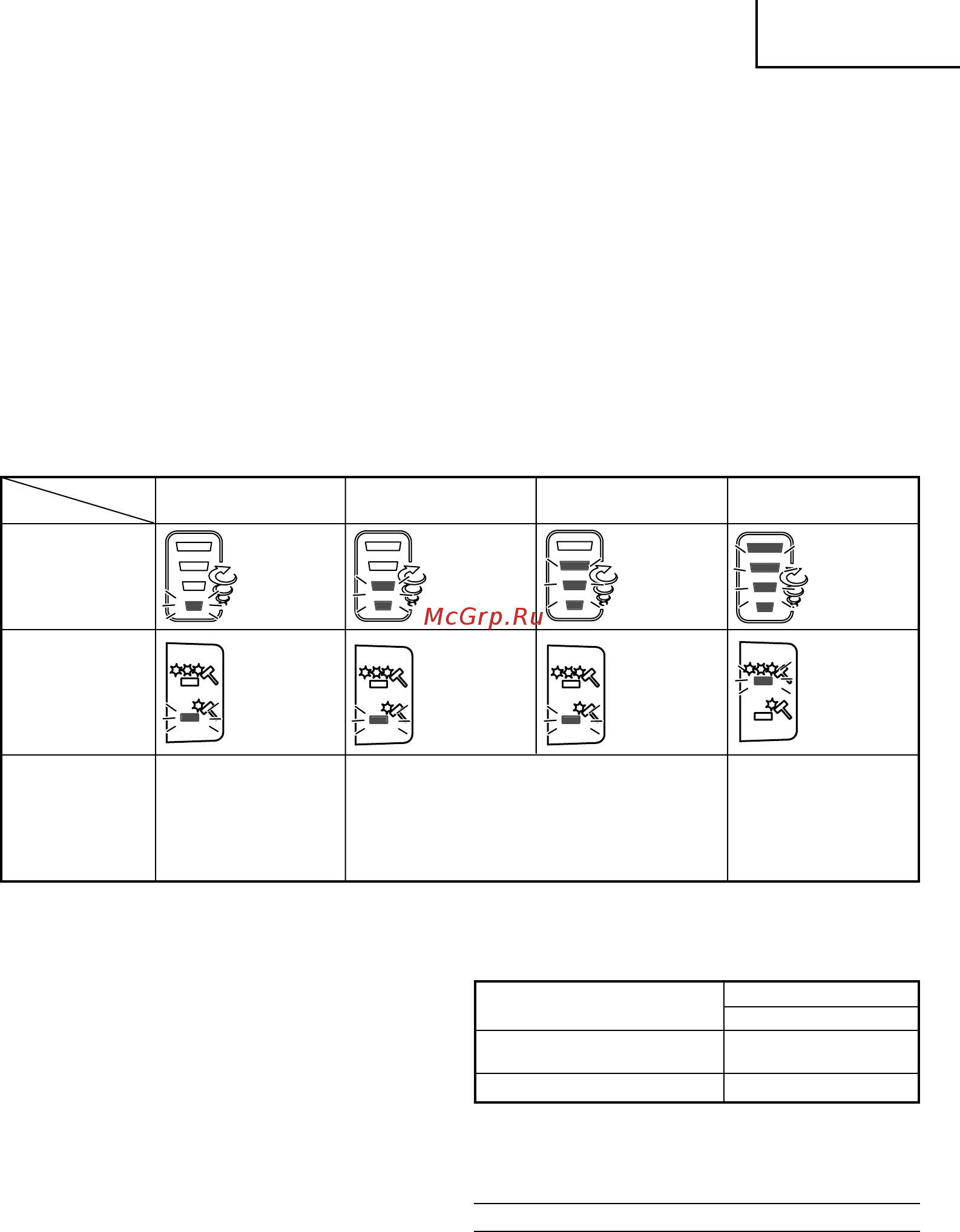

Schwach 1 Schwach 2 Mittel Stark
Rotationsgesc-
hwindigkeit
500 min
-1
1200
min
-1
2000
min
-1
2600
min
-1
Einzeln/
Fortlaufend
Einzeln Einzeln Einzeln
Fortlaufend
Verwendung
Beispiele der Anzugmodus-Wahlfunktionseinstellungen
„Feinarbeiten”
Anziehen von
Schrauben mit
kleinem Durchmesser
(M6 o. ä.) etc.
„Arbeiten mit niedriger Belastung“
Anbringen von Gipskartonplatten (Auswahl
nach der Härte des Grundmaterials) etc.
„Arbeiten mit hoher
Belastung“
Anziehen von langen
Schrauben,
Schwellenschrauben,
Schraubenbolzen etc.
7. Anziehen und Lösen von Schrauben
Das der Schraube entsprechende Schraubstück
aufsetzen, das Schraubstück in den Schlitzen der
Schraube abgleichen, und anziehen.
Den Schlag-Schrauber nur soweit drücken, daß das
Schraubstück gut in den Schlitzen der Schraube sitzt.
ACHTUNG:
Ein zu langes Anschrauben mit dem Schlag-Schrauber
zieht die Schraube zu stark an; die Schraube kann so
schnell brechen.
Sollte versucht werden, mit dem Schlag-Schrauber
eine Schraube anzuziehen, wenn sich der Schlag-
Schrauber in einem Winkel zur Schraube befindet,
kann die Preßkraft des Geräts nicht voll zur Geltung
kommen; außerdem kann der Schraubenkopf
beschädigt werden. Anziehen, wenn sich der Schlag-
Schrauber mit der Schraube auf einer Linie befindet.
8. Zahl der möglichen Schrauben Fest-spannungen
Für die mit einer Aufladung möglichen Schrauben
Festspannungen siehe die Tabelle unten.
Diese Werte können der Umgebungstemperatur und
den Batterieeigenschaften entsprechend leicht
schwanken.
VORSICHTSMASSREGELN ZUR VERWENDUNG
1. Lassen Sie das Gerät nach fortlaufender Verwendung
ruhen
Wenn fortlaufend Schrauben angezogen worden sind,
so lassen Sie das Gerät beim Batteriewechsel etwa
15 Minuten ruhen. Wenn das Gerät direkt nach dem
Batteriewechsel wieder verwendet wird, werden der
Motor, der Schalter und andere Teile heiß und es
kann zu Brandschäden kommen.
Verwendete Schraube
Batterie
BSL1430
Holzschraube ø4 × 50
Etwa 1170
(Weiches Holz)
Machine schraube M8
×
16
Etwa 2590
02Ger_WH14DBL_EE 1/26/09, 14:5520
