72
Română
(2) Comutator selectiv Individual/Continuu
Cuplul de declanșare poate fi ajustat în funcţie de
lucrare, prin modificarea modului de strângere cu
ajutorul comutatorului selectiv individual/continuu și a
comutatorului selectiv ridicat/scăzut din partea laterală
a mașinii de înșurubat cu impact.
Atunci când butonul înainte/înapoi este setat pentru
direcţia înapoi, modurile ridicat/scăzut și individual/
continuu sunt setate pentru "Ridicat" și, respectiv,
"Continuu", indiferent de indicatorii de pe întrerupătorul
de panou.
Modul este comutat între individual și continuu de
fiecare dată când comutatorul selectiv individual/
continuu este apăsat.
În modul individual, după ce a fost tras întrerupătorul
de declanșare pentru a iniţia funcţionarea, fixarea
șuruburilor este întreruptă automat după 1-4 strângeri.
În modul continuu, atunci când este tras întrerupătorul
de declanșare pentru a iniţia funcţionarea, fixarea
șuruburilor continuă (fără a se întrerupe în mod automat).
NOTĂ
䡬 Modul corespunzător diferă în funcţie de șurub și de
materialul în care acesta este introdus. Fixaţi câteva
șuruburi de test pentru a ajusta setarea în mod
corespunzător.
䡬 Comutatoarele selective ridicat/scăzut și individual/
continuu pot fi setate doar după ce a fost instalată
bateria în mașina de înșurubat cu impact și a fost tras
o dată întrerupătorul de declanșare.

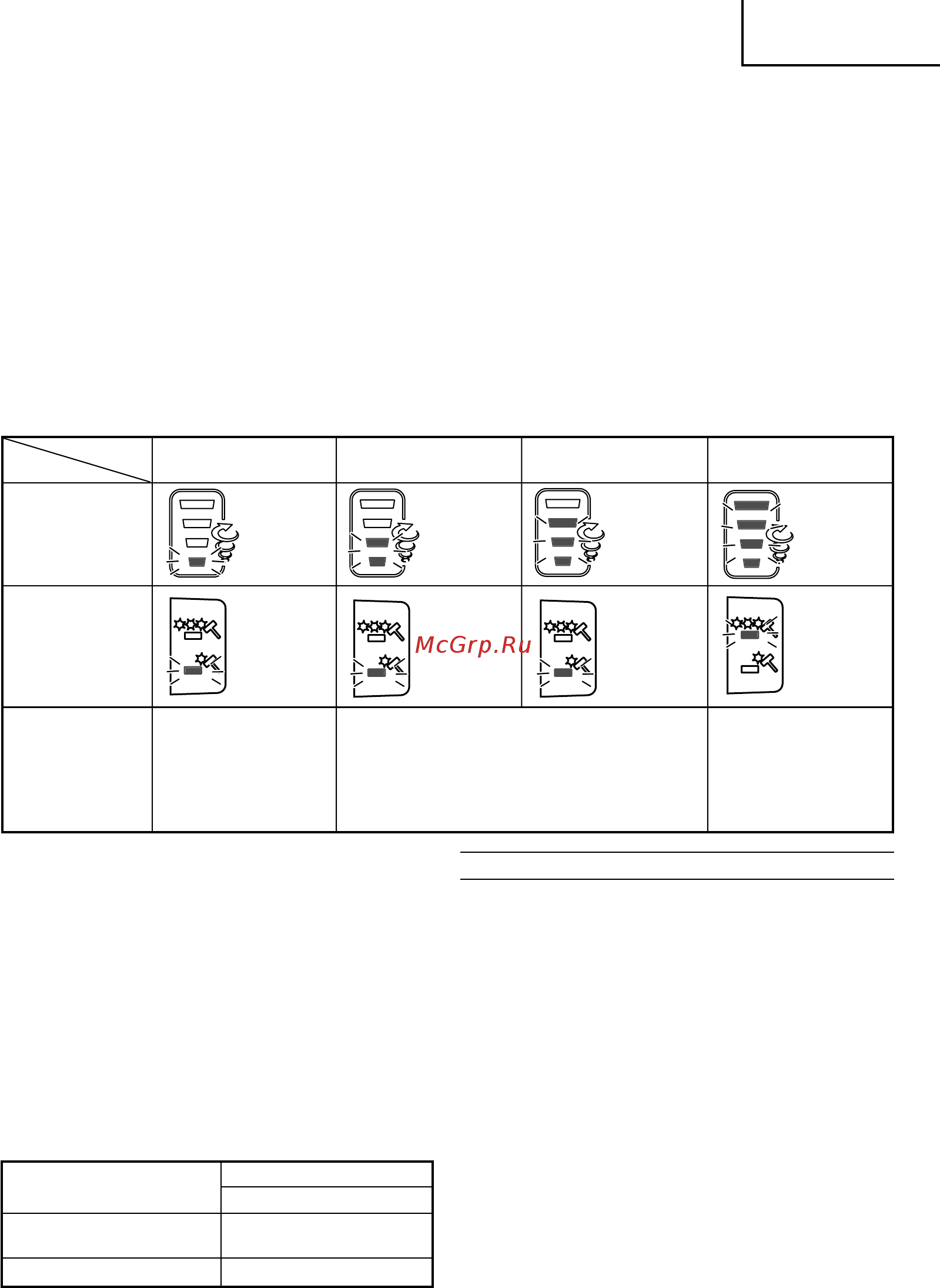

Scăzut 1 Scăzut 2 Mediu Ridicat
Viteză de rotaţie
500 min
-1
1200 min
-1
2000 min
-1
2600 min
-1
Individual/
Continuu
Individual Individual Individual
Continuu
Utilizare
Exemple de setări de funcţiei selectorului modului de strângere
"Lucrare fragilă"
Fixarea șuruburilor
cu diametru mic (M6
sau asemănătoare),
etc.
"Lucrare cu sarcină scăzută"
Fixarea panourilor de rigips (selectaţi în funcţie
de duritatea materialului de bază) etc.
"Lucrare cu sarcină
ridicată"
Fixarea șuruburilor
lungi, a șuruburilor cu
cap pătrat, a
buloanelor, etc.
Șurub utilizat
Acumulator
BSL1430
Șurub pentru lemn
Aprox. 1170
ż4 × 50 (lemn moale)
Șurub obișnuit M8 × 16 Aprox. 2590
7. Strângerea și slăbirea șuruburilor
Montaţi vârful adecvat șurubului, aliniaţi vârful cu
canelurile capului șurubului și strângeţi șurubul.
Împingeţi mașina de înșurubat cu impact doar atât cât
să menţineţi contactul vârfului cu capul șurubului.
PRECAUŢIE
Înșurubarea pe o perioadă prea lungă duce la strângerea
excesivă a șurubului și poate duce la ruperea acestuia.
Dacă atunci când strângeţi un șurub ţineţi mașina de
înșurubat cu impact înclinată faţă de șurub puteţi
deteriora capul șurubului iar forţa nu se va transmite
corect către șurub. Folosiţi această mașină de înșurubat
cu impact în poziţie perpendiculară pe șurub.
8. Numărul de strângeri posibile
Pentru a afla numărul de strângeri posibile la o singură
încărcare, vă rugăm să consultaţi tabelul de mai jos.
Aceste valori pot varia ușor, în funcţie de temperatura
mediului de lucru și de caracteristicile acumulatorului.
PRECAUŢII ÎN UTILIZARE
1. Pauza după o utilizare îndelungată
După folosirea în mod continuu pentru strângerea
șuruburilor, lăsaţi aparatul să facă o pauză de
aproximativ 15 minute înainte la înlocuirea
acumulatorilor. Dacă reluaţi lucrul imediat după
înlocuirea acumulatorilor, temperatura motorului, a
comutatorului etc. va crește ceea ce poate provoca
arsuri.
NOTĂ
Nu atingeţi capacul de protecţie, deoarece acesta
devine fierbinte la utilizarea mașinii în mod continuu.
2. Precauţii privind folosirea selectorului pentru viteză
Acest selector are un circuit electronic încorporat pentru
controlul continuu al vitezei de rotaţie. Prin urmare,
atunci când comutatorul este acţionat foarte ușor (vizetă
de rotaţie scăzută) și motorul în timpul înșurubării,
componentele circuitului electronic se pot supraîncălzi
și se pot deteriora.
3. Cuplu de strângere
Pentru cuplul de strângere al șuruburilor (în funcţie de
dimensiuni) consultaţi Fig. 12, în condiţiile indicate în
Fig. 13. Vă rugăm să folosiţi acest exemplu ca referinţă
generală, deoarece cuplul de strângere poate varia în
funcţie de condiţiile de strângere.
08Rom_WH14DBL_EE 1/26/09, 14:5672
