39
Polski
ŚRODKI OSTROŻNOŚCI PODCZAS PRACY Z
URZĄDZENIEM
1. Przerwy w pracy urządzenia
Po każdym dłuższym użyciu urządzenia należy odczekać
przez około 15 minut przed podjęciem dalszej pracy.
Tak samo należy postąpić po wymianie akumulatora.
Temperatura silnika, przełącznika itp. będzie zbyt
wysoka w przypadku, kiedy praca zostanie rozpoczęta
natychmiast po wymianie baterii – może to spowodować
przegrzanie urządzenia.
WSKAZÓWKA
Nie należy dotykać osłony, gdyż podczas ciągłej pracy
może ona się nagrzewać.
2. Środki ostrożności związane z obsługą przełącznika
prędkości
Przełącznik posiada wbudowany obwód elektroniczny,
umożliwiający płynną regulację prędkości obrotów. W
związku z powyższym, kiedy przełącznik jest lekko
wciśnięty (mała prędkość obrotowa), a silnik zostaje
zatrzymany przy ciągłym wkręcaniu śrub, elementy
obwodu elektronicznego mogą ulec przegrzaniu i
uszkodzeniu.
3. Moment obrotowy dokręcania
Na Rys. 12 pokazano moment obrotowy dokręcania
śrub (w zależności od rozmiaru), w warunkach
określonych na Rys. 13. Podane tam wartości są
jedynie orientacyjne, gdyż moment obrotowy dokręcania
śrub może być różny w zależności od warunków.
WSKAZÓWKA
䡬 Przy dłuższym czasie pracy śruby zostają dokręcone
mocniej. Może to spowodować złamanie śruby lub
uszkodzenie końcówki wkrętaka.
䡬 Należy prowadzić urządzenie prosto – wkręcanie śruby
pod kątem może spowodować uszkodzenie łba śruby,
gdyż odpowiednia siła nie zostanie jej przekazana.
Należy zawsze prowadzić wkrętak bardzo równo wzdłuż
osi śruby.
4. Należy zawsze dostosować czas dokręcania do
rodzaju śruby
Odpowiedni moment obrotowy dokręcania jest
uzależniony od materiału i rozmiaru śruby, materiału,
w jaki jest ona wkręcana itd., dlatego też należy zawsze
odpowiednio dopasować czas wkręcania śruby. W
szczególności, jeżeli dla śrub mniejszych od M8
używany jest dłuższy czas dokręcania, istnieje ryzyko
złamania śruby – przed przystąpieniem do pracy należy
zawsze sprawdzić właściwy czas i siłę dokręcania.

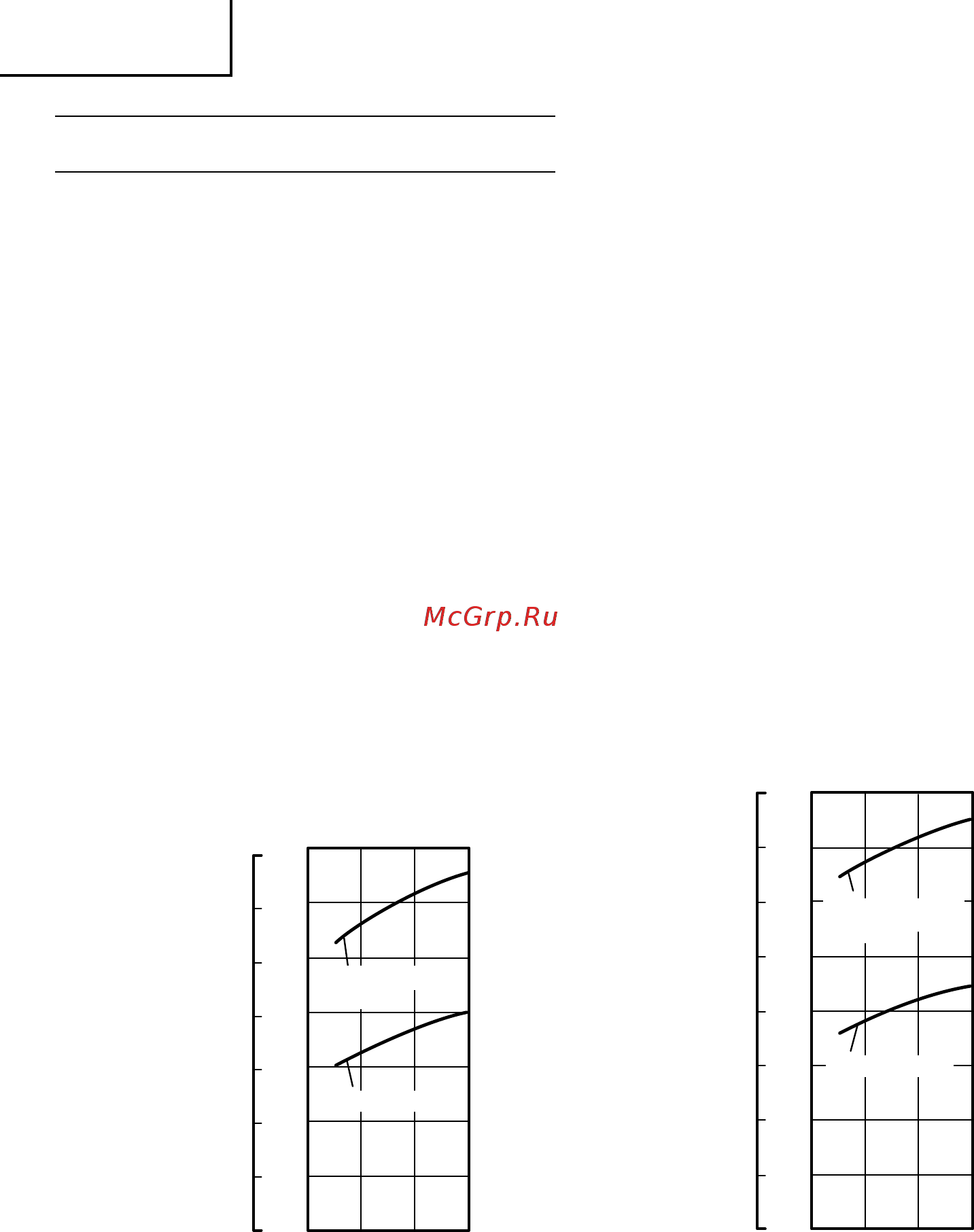

Rys. 12
Moment obrotowy dokręcania
Czas dokręcania: sek
(Grubość płyty stalowej
t = 25 mm)
01 23
kgf·cm
1400
1200
1000
800
600
400
200
0
N·m
140
120
100
80
60
40
20
0
M12 × 45
Moment obrotowy dokręcania
Czas dokręcania: sek
(Grubość płyty stalowej
t = 25 mm)
01 23
kgf·cm
1600
1400
1200
1000
800
600
400
200
0
N·m
160
140
120
100
80
60
40
20
0
M14 × 50
Śruba zwykła
Śruba o wysokim
napięciu
Śruba o wysokim
napięciu
Śruba zwykła
04Pol_WH14DBL_EE 1/26/09, 14:5539
