47
Magyar
7. Csavarok meghúzása és kilazítása
Szereljen fel a csavarhoz illő behajtófejet, állítsa vonalba
azt a csavarfejen található vájattal, majd húzza meg
a csavart.
Az ütőműves csavarbehajtót a behajtási művelet közben
annyira kell nyomni, hogy a behajtófej a csavarfejben
maradjon.
FIGYELEM
Ha túl hosszú ideig szorítja az ütőműves csavarbehajtót
a csavarhoz, túlságosan meghúzza azt, és a csavar
eltörhet.
Ha a csavar behajtásakor az ütőműves csavarbehajtó
egy bizonyos szögben áll a csavarhoz képest, a
csavarfej megrongálódhat és nem lesz biztosított a
megfelelő erőátvitel a csavarra.
Használatkor a csavarbehajtónak vonalba kell állnia a
csavarral.
8. A csavarmeghúzások lehetséges száma
Az egyetlen töltéssel meghúzható csavarok számát
illetően lásd az alábbi táblázatot.
A környezeti levegő hőmérsékletétől és az akkumulátor
jellemzőitől függően ezek az értékek kismértékben
eltérhetnek a táblázatban közöltektől.
AZ ÜZEMELTETÉSRE VONATKOZÓ
FIGYELMEZTETÉSEK
1. A készülék pihentetése folyamatos munkavégzés
után
A folyamatos csavarmeghúzási munkát követően
pihentesse a készüléket körülbelül 15 percig, amikor
akkumulátort cserél. A motor, a kapcsoló, stb.
hőmérséklete megnövekszik, ha az akkumulátor cseréje
után azonnal megkezdik a munkát, aminek
következtében a motor adott esetben kiéghet.

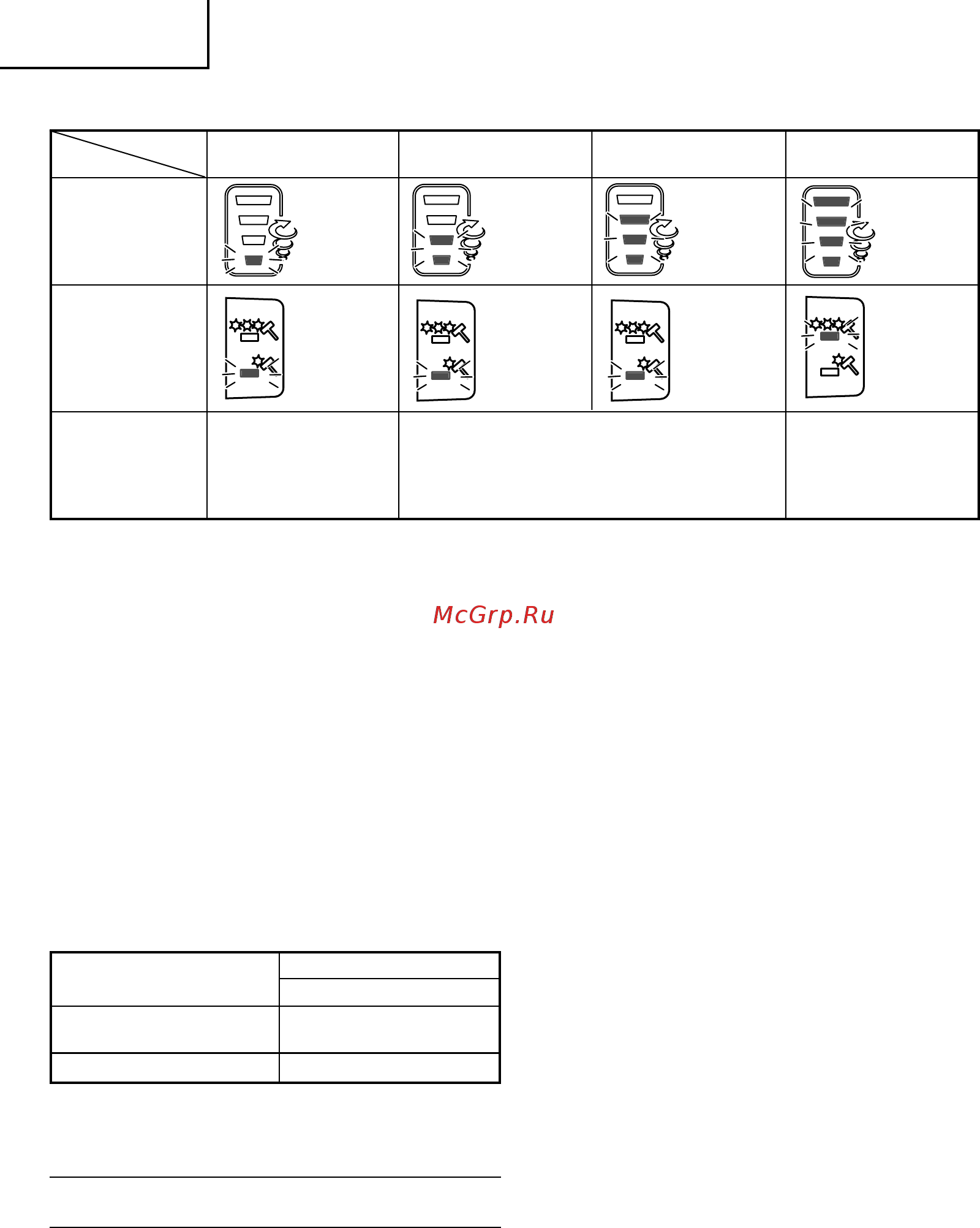

1. alacsony 2. alacsony
Közepes fordulatszámú
Magas fordulatszámú
fordulatszámú fordulatszámú
Forgási sebesség
500 min
-1
1200 min
-1
2000 min
-1
2600 min
-1
Szakaszos/
Folyamatos
Szakaszos Szakaszos Szakaszos
Folyamatos
Használat
Példa a kívánt rögzítési mód beállításaira
"Munka kényes
felületű anyagon"
Kis átmérőjű
csavarok (M6, vagy
hasonló) meghúzása
"Kis terhelésű munka"
Gipszkarton rögzítése (beállítás az anyagok
szilárdságától függően)
"Nagy terhelésű
munka"
Hosszú fejescsavarok,
állványcsavarok, anyás
csavarok stb. behajtása
Alkalmazott csavar
Akkumulátor
BSL1430
Facsavar ø4 x 50
kb. 1170
(puha fába)
Gépcsavar M8 x 16 kb. 2590
MEGJEGYZÉS
Ne érintse meg az áramvédőt, mivel folyamatos munka
közben az nagyon felmelegszik.
2. A fordulatszám-szabályozó kapcsoló használatára
vonatkozó figyelmeztetések
Ez a kapcsoló beépített elektromos áramkörrel
rendelkezik, amellyel fokozatmentesen változtatható a
készülék fordulatszáma. Következésképpen az
indítókapcsoló enyhe meghúzásakor (alacsony
fordulatszámon) az elektromos áramkör alkatrészei
túlmelegedhetnek és megrongálódhatnak, ha a csavarok
folyamatos behajtása közben leállítják a motort.
3. Meghúzási nyomaték
A 12. Ábra mutatja, mekkora meghúzási nyomatékokat
kell használni anyás csavarokhoz (a méret szerint) a
13. Ábrán közölt feltételek mellett. Ezt a példát általános
irányadó értékként kell használni, mivel a meghúzási
nyomaték a meghúzási feltételek függvényében eltérő
lehet.
MEGJEGYZÉS
Hosszú behajtási idő alkalmazása esetén a készülék
erősen meghúzza a csavarokat. Ennek következtében a
csavar eltörhet, vagy megrongálódhat a behajtófej vége.
Ha a készüléket egy bizonyos szögben tartja a
meghúzandó csavarhoz képest, a csavarfej
megrongálódhat, illetve a készülék nem biztos, hogy
átadja a megadott nyomatékot a csavarra. A
készüléknek és a meghúzandó csavarnak minden
esetben vonalban kell lenniük.
4. Az adott csavarhoz illő meghúzási időtartam
használata
Egy adott csavar meghúzási nyomatéka a csavar
anyagától és méretétől, illetve attól az anyagtól, amelybe
a csavart behajtják, stb. függően eltérő lehet, ezért az
adott csavarhoz alkalmas meghúzási időtartamot kell
használni. Így például, amennyiben M8 méretűnél kisebb
csavarok meghúzásakor hosszú meghúzási időt
alkalmaznak, úgy fennáll a csavar eltörésének veszélye,
ezért előzetesen tisztázni kell a meghúzás időtartamát
és a meghúzási nyomaték nagyságát.
05Hun_WH14DBL_EE 1/26/09, 14:5547
