Română
NOTĂ:
Dacă se strânge un timp lung, șuruburile vor fi foarte
bine strânse. Acest lucru poate provoca ruperea
șuruburilor sau deteriorarea vârfului capului de
șurubelniţă.
Dacă scula este ţinută în unghi faţă de șurubul care
este strâns, capul șurubului poate fi deteriorat sau
șurubul nu va fi strâns cu cuplul de strângere adecvat.
Ţineţi întotdeauna scula perpendiculară pe șurubul care
este strâns.
4. Folosirea un timp de strângere corespunzător
șurubului
Cuplul de strângere pentru un șurub diferă în funcţie de
materialul și de dimensiunea șurubului, de materialul în
care se face înșurubarea etc., de aceea vă rugăm să
folosiţi un timp de înșurubare corespunzător șurubului. În
particular, dacă se folosește un timp de înșurubare lung
în cazul șuruburilor mai mici de M8 există pericolul ruperii
șurubului și, de aceea, confirmaţi în prealabil timpul de
strângere și cuplul de strângere.
01 23
kgf·cm
1600
1400
1200
1000
800
600
400
200
0
N·m
160
140
120
100
80
60
40
20
0
M14 × 50
01 23
kgf·cm
1400
1200
1000
800
600
400
200
0
N·m
140
120
100
80
60
40
20
0
M12 × 45

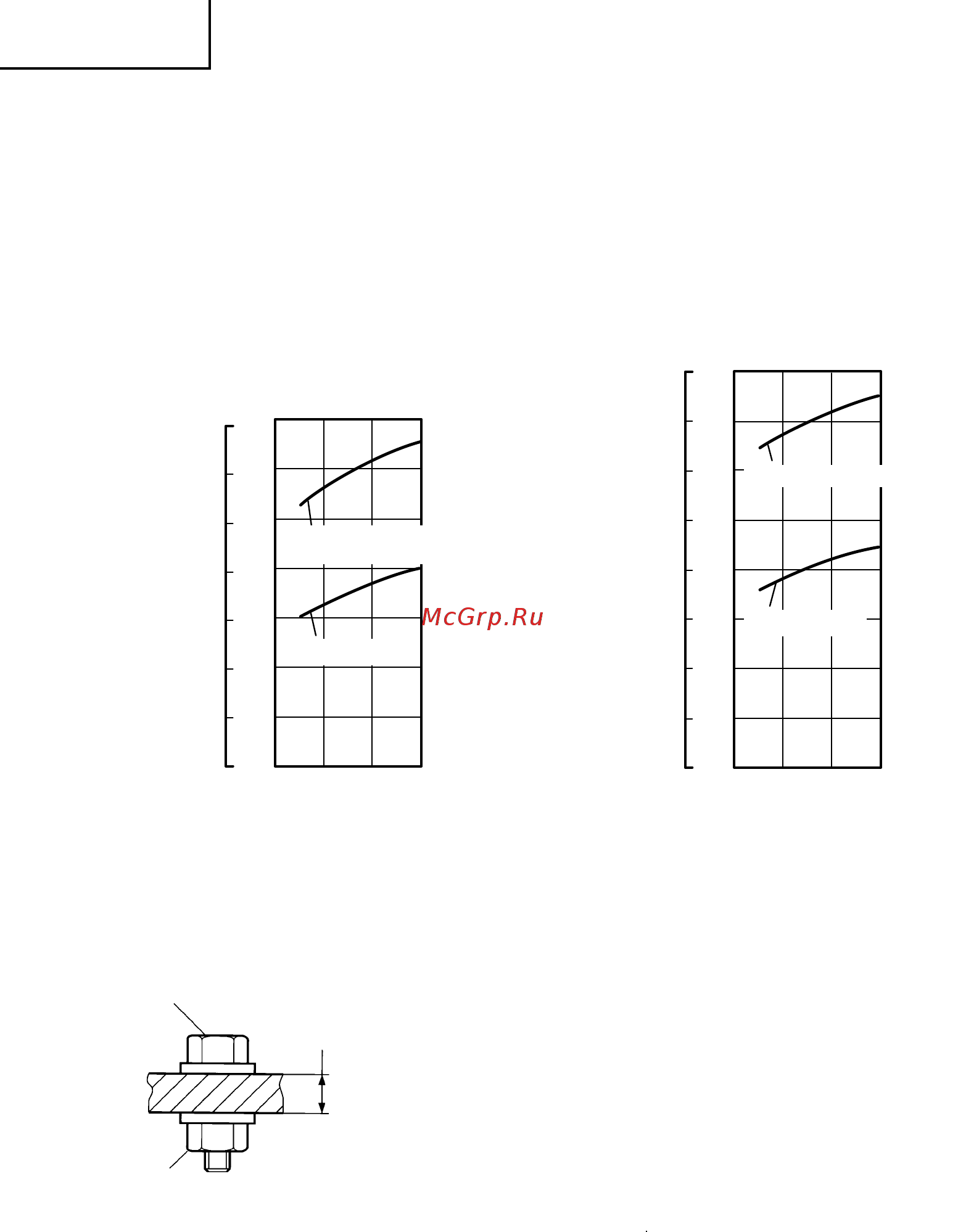

Fig. 12
Cuplu de strângere
Timp de strângere: sec
(Grosimea plăcii de oţel
t = 25 mm)
Cuplu de strângere
Timp de strângere: sec
(Grosimea plăcii de oţel
t = 25 mm)
Șurub pentru sarcină
mare
Șurub obișnuit
Șurub pentru sarcină mare
Șurub obișnuit
Piuliţă
Fig. 13
* Se folosește următorul șurub.
Șurub obișnuit: Rezistenţă 4,8
Șurub pentru sarcină mare: Rezistenţă 12,9
)
(
Șurub
Grosimea plăcii de oţel t
Explicaţie privind rezistenţa:
4 - Limita de fluaj a șurubului: 320 N/mm
2
{32,6 kgf/mm
2
}
8 - Rezistenţă la rupere a șurubului: 400 N/mm
2
{40,8 kgf/mm
2
}
08Rom_WH14DBL_EE 1/26/09, 14:5673
