Deutsch
21
01 23
kgf·cm
1400
1200
1000
800
600
400
200
0
N·m
140
120
100
80
60
40
20
0
M12 × 45
01 23
kgf·cm
1600
1400
1200
1000
800
600
400
200
0
N·m
160
140
120
100
80
60
40
20
0
M14 × 50

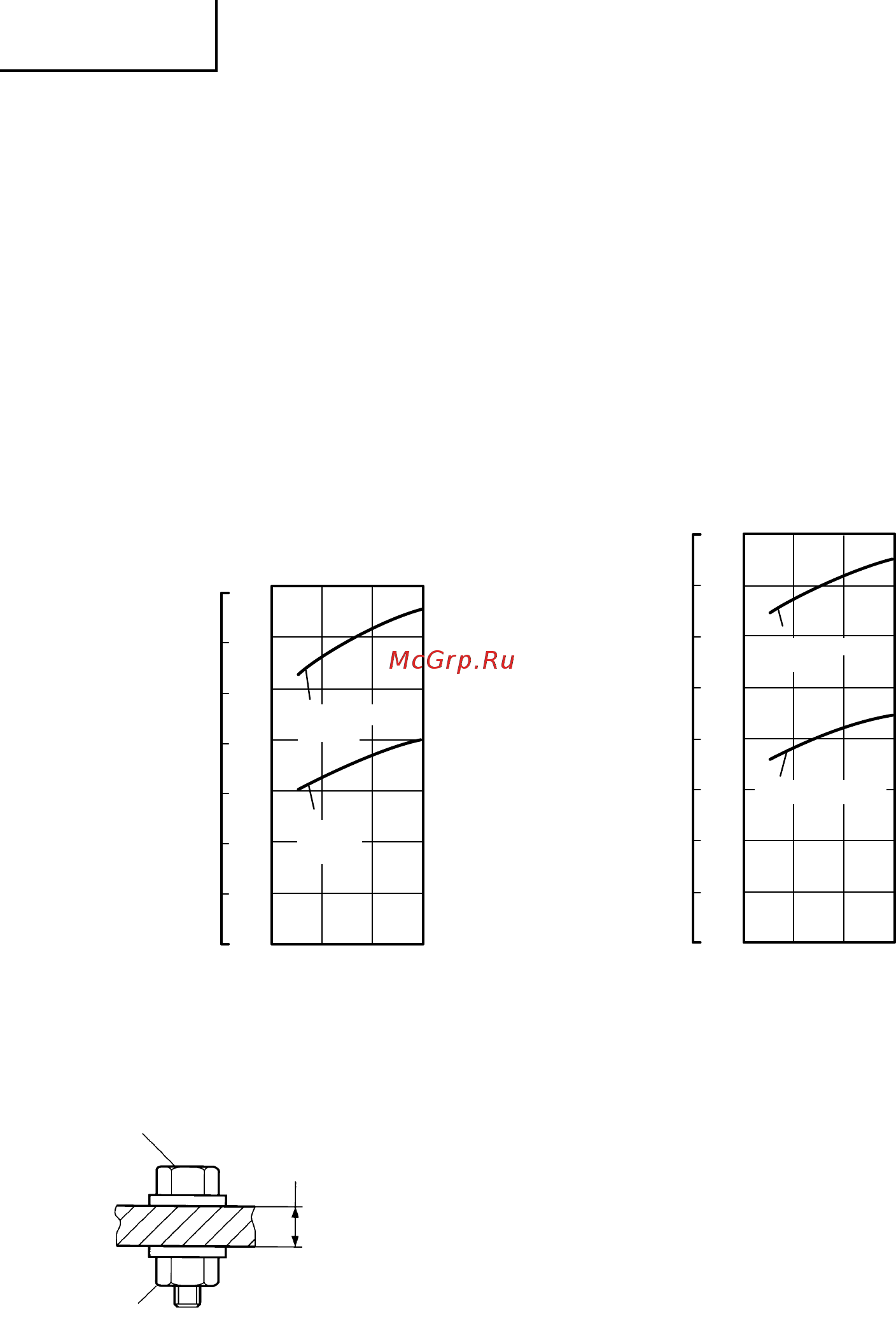

Abb. 12
HINWEIS:
Bei fortlaufender Arbeit wird das Hammergehäuse
heiß und sollte nicht berührt werden.
2. Vorsichtsmaßregeln für den Geschwindigkeits- regler
Dieser Schalter hat eine eingebaute elektronische
Schaltung, die die Drehgeschwindigkeit stufenlos
variiert. Entsprechend können Teile der elektronischen
Schaltung überhitzt und beschädigt werden, wenn
der Drücker nur leicht gezogen wird (niedrige
Drehzahl) und der Motor gestoppt ist, während
kontinuierlich Schrauben eingedreht werden.
3. Anzugsdrehmoment
Das Anzugsdrehmoment von Bolzen (je nach Größe)
entsprechend Abb. 12 unter den Bedingungen wie in
Abb. 13 gezeigt einstellen.Dieses Beispiel als
allgemeine Referenz verwenden, da das
Anzugsdrehmoment je nach Arbeitsbedingungen
unterschiedlich sein kann.
HINWEIS:
䡬 Wenn eine lange Schlagzeit verwendet wird, werden
die Schrauben fest angezogen. Dadurch kann Brechen
der Schraube oder Beschädigung der Drehspitze
verursacht werden.
䡬 Wenn das Gerät beim Anziehen der Schrauben schräg
angesetzt wird, kann der Schraubenkopf beschädigt
werden, oder das angegebene Drehmoment nicht
auf die Schraube übertragen werden. Das Gerät
immer mit der Schraube in gerader Linie ausrichten.
4. Eine der Schraube angemessene Anzugszeit wählen
Das richtige Drehmoment für die jeweilige Schraube
ist je nach Material und Größe der Schraube
unterschiedlich. Besonders bei langer Anzugszeit bei
Schrauben kleineren Typs als M8 besteht die Gefahr,
daß die Schrauben brechen; darum immer vor der
Arbeit sicherstellen, daß Anzugszeit und
Anzugsdrehmoment richtig gewählt sind.
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)
Spanndrehkraft
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)
Spanndrehkraft
Erklärung der Härtestufe:
4 — Nachgabepunkt der Schraube: 320 N/mm
2
{32,6kgf/mm
2
}
8 — Zugkraft der Schraube: 400 N/mm
2
{40,8kgf/mm
2
}
Bolzen
Stahlplattendicke t
*Der folgende Bolzen wurde verwendet.
Üblicher Bolzen: Härtestufe 4,8
Hochzugfester Bolzen: Härtestufe 12,9
)(
Abb. 13
Mutter
Hochzugfester
Bolzen
Üblicher
Bolzen
Üblicher Bolzen
Hochzugfester
Bolzen
02Ger_WH14DBL_EE 1/26/09, 14:5521
