Italiano | 105
Bosch Power Tools 1 609 929 W31 | (22.3.11)
– Premere sulla leva di bloccaggio 5 e condurre lentamente
verso il basso il braccio scorrevole con l’impugnatura 4.
– Premere ora il braccio scorrevole in direzione della guida di
battuta 10 e tagliare il pezzo in lavorazione con avanza-
mento uniforme.
– Spegnere l’elettroutensile ed attendere fino a quando la la-
ma si sarà fermata completamente.
– Condurre lentamente verso l’alto il braccio scorrevole.
Taglio di pezzi in lavorazione con la stessa lunghezza
(vedere figura R)
Per il taglio semplice di pezzi in lavorazione con la stessa lun-
ghezza è possibile utilizzare la guida longitudinale 36.
La guida longitudinale può essere montata su entrambi i lati
della prolunga del banco per tagliare 11.
– Allentare la vite di bloccaggio 35 e ribaltare la guida longi-
tudinale 36 sopra la vite d’arresto 63.
– Serrare di nuovo saldamente la vite di bloccaggio 35.
– Regolare la prolunga del banco per tagliare 11 sulla lun-
ghezza desiderata (vedi «Prolunga del banco per tagliare»,
pagina 101).
Regolazione della guida di profondità (taglio della
scanalatura) (vedere figura S)
La guida di profondità deve essere regolata se si desidera ta-
gliare una scanalatura oppure utilizzare una guida distanziale
(p. es.: Bosch MSF 110).
– Orientare la guida di profondità 30 verso l’esterno.
– Premere sulla leva di bloccaggio 5 ed orientare il braccio
scorrevole nella posizione desiderata.
– Ruotare la vite di regolazione 29 fino a quando l’estremità
della vite arriverà a toccare la guida di profondità 30.
– Condurre lentamente verso l’alto il braccio scorrevole.
Pezzi speciali in lavorazione
Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure ro-
tondi è necessario assicurarli in modo particolare contro il pe-
ricolo di scivolamento. Alla linea di taglio non deve prodursi
nessuna fessura tra il pezzo in lavorazione, la guida di battuta
ed il tavolo per troncare multiuso.
Se necessario, si dovranno predisporre dei supporti speciali.
Lavorare listelli profilati (battiscopa oppure
cornici per soffitto)
I listelli profilati possono essere lavorati in due modi diversi:
– poggiandoli contro la guida di battuta,
– in posizione orizzontale sul tavolo per troncare multiuso.
A seconda della larghezza del listello profilato è inoltre possi-
bile eseguire tagli con oppure senza movimento di trazione.
Dopo aver regolato l’angolo obliquo che si desidera, eseguire
prima un taglio di prova su un pezzo di legno di scarto.
Bordo da pavimento

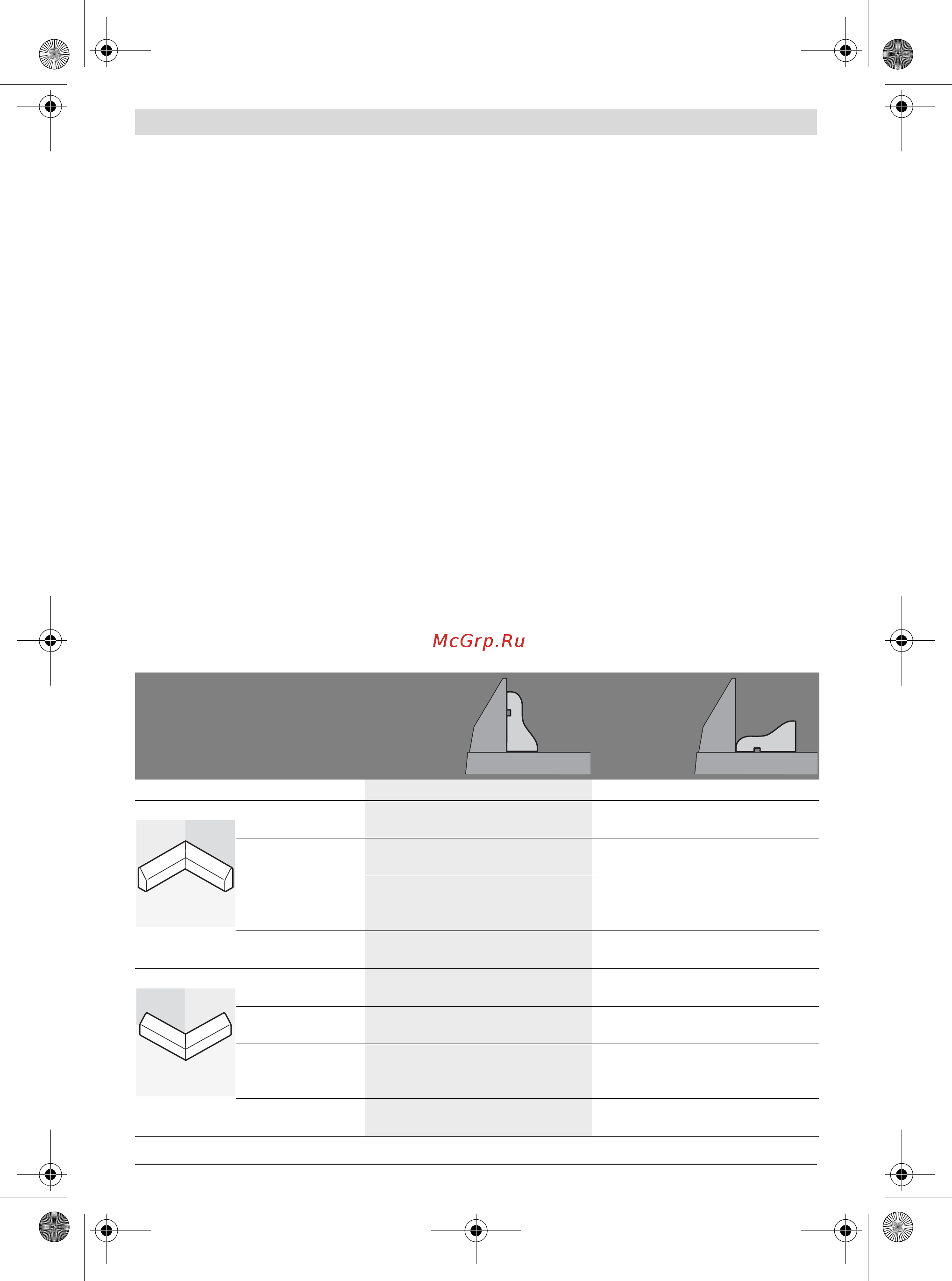

Nella seguente tabella si trovano indicazioni relative alla lavorazione di bordi da pavimento.
Impostazioni poggiati con-
tro la guida di
battuta
posizionati in
piano sul ban-
co per taglia-
re
Battiscopa
lato sinistro lato destro lato sinistro lato destro
Bordo interno angolo obliquo
orizzontale
45° sinistra 45° destra 0° 0°
Angolo obliquo
verticale
0° 0° 45° sinistra 45° destra
posizionamento del
pezzo in lavorazione
bordo inferiore sul
tavolo per troncare
multiuso
bordo inferiore sul
tavolo per troncare
multiuso
bordo superiore alla
guida di battuta
bordo superiore alla
guida di battuta
Il pezzo lavorato si
trova a ...
... sinistra del taglio ... destra del taglio ... sinistra del taglio ... destra del taglio
Bordo esterno angolo obliquo
orizzontale
45° destra 45° sinistra 0° 0°
Angolo obliquo
verticale
0° 0° 45° destra 45° sinistra
posizionamento del
pezzo in lavorazione
bordo inferiore sul
tavolo per troncare
multiuso
bordo inferiore sul
tavolo per troncare
multiuso
bordo superiore alla
guida di battuta
bordo superiore alla
guida di battuta
Il pezzo lavorato si
trova a ...
... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio
