Română | 315
Bosch Power Tools 1 609 929 W31 | (22.3.11)
Şipci pentru tavane (conform standardului SUA)
Verificarea şi refacerea reglajelor de bază
Pentru asigurarea unor tăieri precise, după o utilizare
intensivă, trebuie să verificaţi reglajele de bază ale sculei
electrice, iar dacă este cazul, să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o unealtă
specială corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de
service şi asistenţă tehnică post-vânzări Bosch.
Ajustara laserului
Indicaţie: Pentru testarea funcţiei laser, scula electrică
trebuie să fie racordată la reţeaua de alimentare cu energie
electrică.
f În timpul ajustării laserului (de exemplu la deplasarea
braţului culisant) nu acţionaţi în niciun caz
întrerupătorul pornit/oprit. O pornire involuntară a
sculei elctrice poate provoca răniri.
– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău 38 până la marcajul
crestat 18 pentru 0°. Pârghia 16 trebuie să se fixeze
perceptibil în marcajul crestat.
– Conectaţi razele laser acţionând comutatorul 61.
Verificare: (vezi figura T1)
– Trasaţi pe piesa de lucru o linie de tăiere dreaptă.
– Apăsaţi pârghia de blocare 5 şi coborâţi lent braţul culisant
acţionând mânerul 4.
– Îndreptaţi astfel piesa de lucru încât dinţii pânzei de
ferăstrău să se alinieze la linia de tăiere.
– Fixaţi piesa de lucru în această poziţie şi ridicaţi din nou
lent braţul culisant.
– Fixaţi prin strângere piesa de lucru.
– Conectaţi razele laser acţionând comutatorul 61.
Razele laser trebuie să se afle, pe toată lungimea lor, la
aceeaşi distanţă în stânga şi dreapta faţă de linia de tăiere
marcată pe piesa de lucru, chiar şi atunci când se coboară
braţul culisant.
Reglarea coliniarităţii: (vezi figura T2)
– Răsuciţi şurubul de ajustare respectiv 64 cu cheia imbus
(2 mm) 21 până când raza laser se va afla, pe toată
lungimea sa, la aceeaşi distanţă faţă de linia de tăiere
marcată piesa de lucru.
Dacă doriţi să prelucraţi şipcile pentru tavane aşezate orizontal (plan), trebuie să reglaţi unghiul de
înclinare în plan orizontal la 31,6˚ (masa de lucru pentru ferăstrău întoarsă spre stânga sau dreapta) iar
unghiul de înclinare în plan vertical la 33,9˚ (braţul culisant rabatat spre stânga sau dreapta).

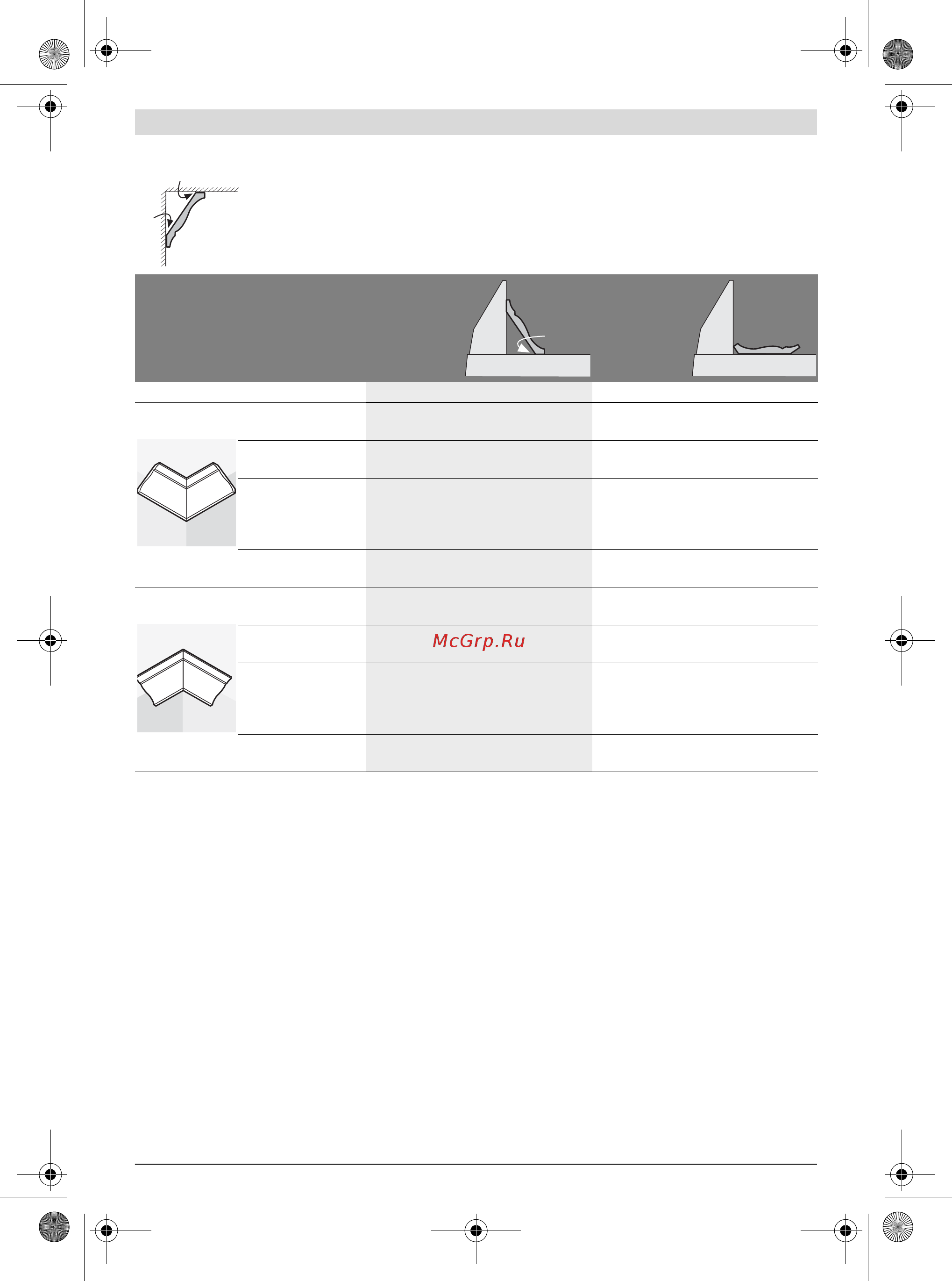

Următorul tabel conţine indicaţii de prelucrare a şipcilor pentru tavane.
Reglaje sprijinite pe
şina
opritoare
aşezate plan
pe masa de
lucru pentru
ferăstrău
Şipcă pentru tavan
partea stângă partea dreaptă partea stângă partea dreaptă
Muchia
interioară
unghi de înclinare
orizontal
45° dreapta 45° stânga 31,6° dreapta 31,6° stânga
Unghi de înclinare
vertical
0° 0° 33,9° stânga 33,9° dreapta
Poziţionarea piesei de
lucru
cu muchia
inferioară sprijinită
pe şina opritoare
cu muchia
inferioară sprijinită
pe şina opritoare
cu muchia
superioară
sprijinită pe şina
opritoare
cu muchia
superioară
sprijinită pe şina
opritoare
Piesa finită se află ...
... la dreapta faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
Muchia
exterioară
unghi de înclinare
orizontal
45° stânga 45° dreapta 31,6° stânga 31,6° dreapta
Unghi de înclinare
vertical
0° 0° 33,9° dreapta 33,9° stânga
Poziţionarea piesei de
lucru
cu muchia
inferioară sprijinită
pe şina opritoare
cu muchia
inferioară sprijinită
pe şina opritoare
cu muchia
superioară
sprijinită pe şina
opritoare
cu muchia
superioară
sprijinită pe şina
opritoare
Piesa finită se află ...
... la dreapta faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
52°
38°
52°
