360 | Slovensko
1 609 929 W31 | (22.3.11) Bosch Power Tools
Žaganje
Žaganje brez natega (čeljenje) (glejte sliko P)
– Potisnite drsno roko 28 do konca nazaj in jo zavarujte v
tem položaju (glejte „Zavarovanje drsne roke“, stran 357).
Zagotoviti morate, da je globinsko omejilo/prislon 30 do
konca pritisnjen navznoter in da je justirni vijak 29 pri
premikanju drsne roke možno namestiti skozi odprtino.
– Obdelovanec vpnite trdno in ustrezno njegovim
dimenzijam.
– Nastavite željen jeralni kot (vodoravno in/ali navpično).
– Vključite električno orodje.
– Pritisnite na aretirni vzvod/ročico 5 in z ročajem 4 vodite
drsno roko počasi navzdol.
– Obdelovanec žagajte z enakomernim podajanjem.
– Izključite električno orodje in počakajte, da žagin list
povsem obmiruje.
– Vodite drsno roko počasi navzgor.
Žaganje z nategom (glejte sliko Q)
f Pred vklopom in med celotnim postopkom žaganja
dobro pridržite ročaj. Med žaganjem izvajajte
kontroliran gib z drsno roko. Le trenutek nepazljivosti
lahko pri tej izredni lahkohodnosti drsne roke vodi do
resnih poškodb.
– Sprostite drsno roko 28 (glejte „Deblokiranje drsne roke“,
stran 357).
Preverite uporabljivost celotnega drsnega mehanizma
tako, da drsno roko 28 potegnete ven in spet potisnite
nazaj.
– Obdelovanec vpnite trdno in ustrezno njegovim
dimenzijam.
– Nastavite željen jeralni kot (vodoravno in/ali navpično).
– Potegnite drsno roko tako daleč iz prislonskega traku 10,
da je žagin pred obdelovancem.
– Vključite električno orodje.
– Pritisnite na aretirni vzvod/ročico 5 in z ročajem 4 vodite
drsno roko počasi navzdol.
– Pritisnite drsno roko v smer prislonskega traku 10 in
prežagajte obdelovanec z enakomernim pomikom.
– Izključite električno orodje in počakajte, da žagin list
povsem obmiruje.
– Vodite drsno roko počasi navzgor.
Žagajte enakomerno dolge obdelovance (glejte sliko R)
Za enostavno žaganje enakomerno dolgih obdelovancev
lahko uporabite dolžinski prislon 36.
Dolžinski prislon lahko montirate na obeh straneh podaljška
rezalne mize
11.
– Sprostite aretirni vijak 35 in sklopite dolžinski prislon 36
nad vpenjalni vijak 63.
– Ponovno zategnite aretirni vijak 35.
– Nastavite podaljšek rezalne mize 11 na željeno dolžino
(glejte „Podaljšanje rezalne mize“, stran 357).
Nastavitev globinskega omejila (rezanje utorov)
(glejte sliko S)
Globinski prislon morate prestaviti, če žagate utor ali če želite
uporabiti distančni prislon (npr.: Bosch MSF 110).
– Obrnite globsinki prislon/omejilo 30 navzven.
– Pritisnite na aretirni vzvod 5 in obrnite drsno roko v željeni
položaj.
– Zasukajte justirni vijak 29 tako daleč, da se bo konec vijaka
dotaknil globinskega prislona 30.
– Vodite drsno roko počasi navzgor.
Posebni obdelovanci
Pri žaganju upognjenih ali ravnih obdelovancev morate le-te
zavarovati proti drsenju. Na liniji rezanja ne sme nastati
nobena reža med obdelovancem, prislonskim trakom in
zasučno ploščo.
Če je potrebno, morate namestiti posebna držala.
Obdelava profilnih letev (talnih in stropnih)
Profilne letve lahko obdelujete na dva različna bačina:
– postavljene proti prislonskemu traku,
– plosko ležeče na zasučni plošči.
Poleg tega lahko neodvisno od širine profilne letve izvajate
reze z ali brez poteznega premikanja.
Z nastavljenim jeralnim kotom napravite vedno najprej
preizkus rezanja na odpadnem lesu.
Talne letve

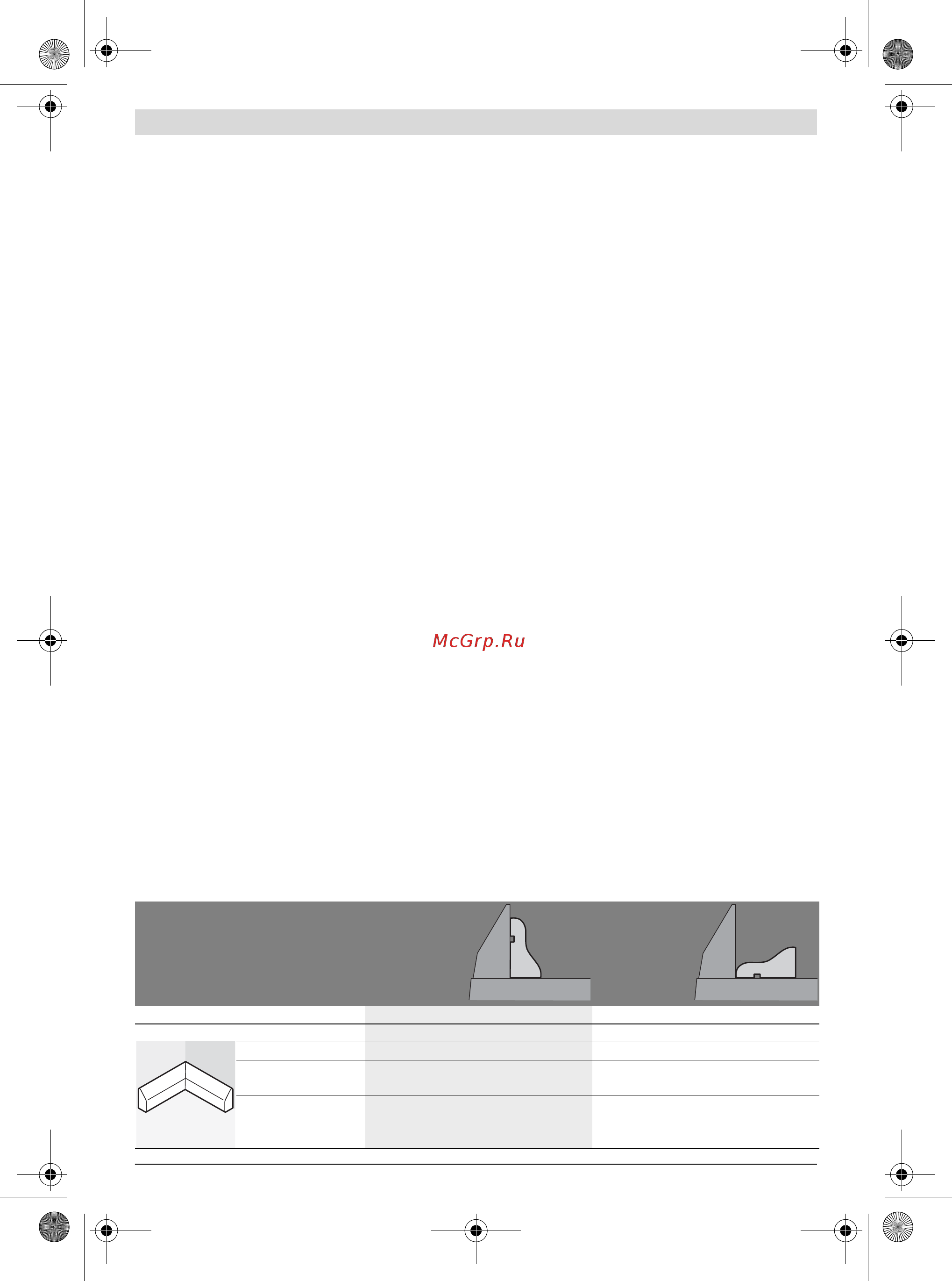

Sledeča razpredelnica vsebuje napotila za obdelavo talnih letev.
Nastavitve postavlje-ne
proti
prislonske-mu
traku
plosko ležeče
na žagini mizi
talna letev
leva stran desna stran leva stran desna stran
notranji rob vodoravni jeralni kot
45° levo 45° desno 0° 0°
navpični jeralni kot
0° 0° 45° levo 45° desno
pozicioniranje
obdelovanca
spodnji rob na
zasučni plošči
spodnji rob na
zasučni plošči
zgornji rob
prislonskem traku
zgornji rob
prislonskem traku
pripravljen
obdelovanec se nahaja
...
... levo od reza ... desno od reza ... levo od reza ... desno od reza
OBJ_BUCH-1360-001.book Page 360 Tuesday, March 22, 2011 12:01 PM
