28 | Deutsch
1 609 929 W31 | (22.3.11) Bosch Power Tools
Deckenleisten (nach US-Standard)
Grundeinstellungen prüfen und einstellen
Zur Gewährleistung präziser Schnitte müssen Sie nach inten-
sivem Gebrauch die Grundeinstellungen des Elektrowerk-
zeugs überprüfen und gegebenenfalls einstellen.
Dazu benötigen Sie Erfahrung und entsprechendes Spezial-
werkzeug.
Eine Bosch-Kundendienststelle führt diese Arbeit schnell und
zuverlässig aus.
Laser justieren
Hinweis: Zum Testen der Laserfunktion muss das Elektro-
werkzeug an die Stromversorgung angeschlossen sein.
f Betätigen Sie während des Justierens des Lasers (z.B.
beim Bewegen des Gleitarms) niemals den Ein-/Aus-
schalter. Ein unabsichtliches Starten des Elektrowerk-
zeugs kann zu Verletzungen führen.
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch 38 bis zur Einkerbung 18 für 0°.
Der Hebel 16 muss spürbar in die Einkerbung einrasten.
– Schalten Sie die Laserstrahlen mit dem Schalter 61 ein.
Überprüfen: (siehe Bild T1)
– Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.
– Drücken Sie auf den Arretierhebel 5 und führen Sie den
Gleitarm mit dem Handgriff 4 langsam nach unten.
– Richten Sie das Werkstück so aus, dass die Zähne des Sä-
geblatts mit der Schnittlinie fluchten.
– Halten Sie das Werkstück in dieser Position fest und führen
Sie den Gleitarm langsam wieder nach oben.
– Spannen Sie das Werkstück fest.
– Schalten Sie die Laserstrahlen mit dem Schalter 61 ein.
Die Laserstrahlen müssen auf der gesamten Länge links und
rechts im selben Abstand von der aufgezeichneten Schnittli-
nie auf dem Werkstück sein, auch wenn der Gleitarm nach un-
ten geführt wird.
Einstellen der Bündigkeit: (siehe Bild T2)
– Drehen Sie die jeweilige Stellschraube 64 mit dem In-
nensechskantschlüssel (2 mm) 21 bis der Laserstrahl auf
der gesamten Länge den selben Abstand zur aufgezeichne-
ten Schnittlinie auf dem Werkstück hat.
Eine Drehung gegen den Uhrzeigersinn bewegt den Laser-
strahl von links nach rechts, eine Drehung im Uhrzeigersinn
bewegt den Laserstrahl von rechts nach links.
Einstellen der Parallelität: (siehe Bild T3)
– Lösen Sie die zwei Schrauben 65 der Laserschutzkappe
27 mit dem Innensechskantschlüssel (4 mm) 20.
Hinweis: Um die vordere Schraube der Laserschutzkappe
zu erreichen, müssen Sie den Gleitarm etwas nach unten
schwenken bis der Innensechskantschlüssel durch einen

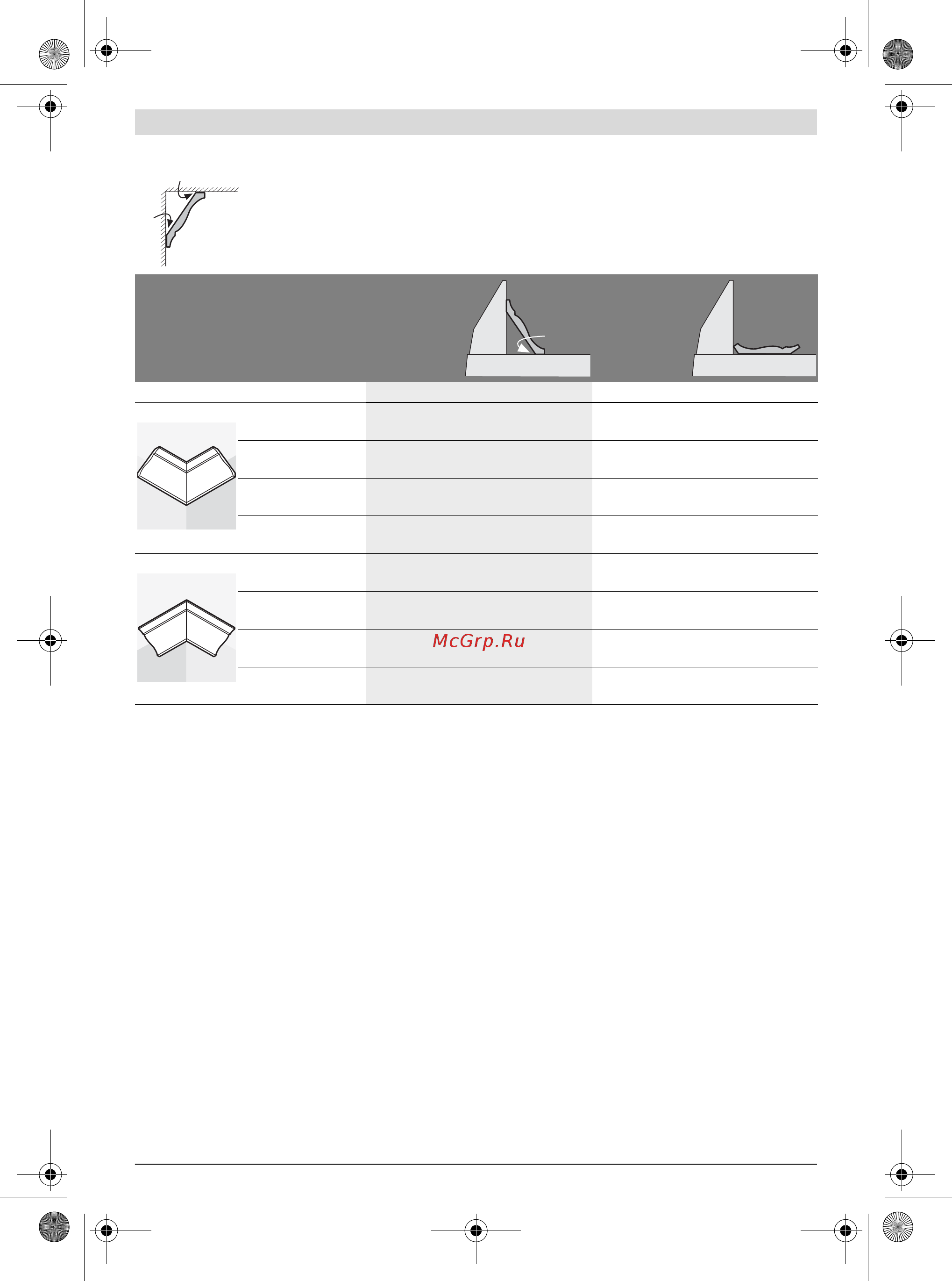

Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie den hori-
zontalen Gehrungswinkel auf 31,6° (Sägetisch nach links oder rechts gedreht) und den vertikalen Geh-
rungswinkel auf 33,9° (Gleitarm nach links oder rechts geschwenkt) einstellen.
Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.
Einstellungen gegen die
Anschlag-
schiene
angestellt
flach liegend
auf dem
Sägetisch
Deckenleiste
linke Seite rechte Seite linke Seite rechte Seite
Innenkante horizontaler
Gehrungswinkel
45° rechts 45° links 31,6° rechts 31,6° links
vertikaler
Gehrungswinkel
0° 0° 33,9° links 33,9° rechts
Positionierung des
Werkstücks
Unterkante an der
Anschlagschiene
Unterkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Fertiges Werkstück
befindet sich ...
... rechts vom
Schnitt
... links vom Schnitt ... links vom Schnitt
... rechts vom
Schnitt
Außenkante horizontaler
Gehrungswinkel
45° links 45° rechts 31,6° links 31,6° rechts
vertikaler
Gehrungswinkel
0° 0° 33,9° rechts 33,9° links
Positionierung des
Werkstücks
Unterkante an der
Anschlagschiene
Unterkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Fertiges Werkstück
befindet sich ...
... rechts vom
Schnitt
... links vom Schnitt ... links vom Schnitt
... rechts vom
Schnitt
52°
38°
52°
