Gleich lange Werkstücke sägen (siehe Bild R)
Zum einfachen Sägen von gleich langen Werkstücken können
Sie den Längenanschlag 36 verwenden.
Sie können den Längenanschlag an beide Seiten der Säge-
tischverlängerung 11 montieren.
– Lösen Sie die Arretierschraube 35 und klappen Sie den
Längenanschlag 36 über die Klemmschraube 63.
– Ziehen Sie die Arretierschraube 35 wieder fest.
– Stellen Sie die Sägetischverlängerung 11 auf die ge-
wünschte Länge ein (siehe „Sägetisch verlängern“,
Seite 24).
Tiefenanschlag einstellen (Nut sägen) (siehe Bild S)
Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut
sägen oder einen Distanzanschlag (z.B.: Bosch MSF 110)
verwenden wollen.
– Schwenken Sie den Tiefenanschlag 30 nach außen.
– Drücken Sie auf den Arretierhebel 5 und schwenken Sie
den Gleitarm in die gewünschte Position.
– Verdrehen Sie die Justierschraube 29 bis das Schraube-
nende den Tiefenanschlag 30 berührt.
– Führen Sie den Gleitarm langsam nach oben.
Sonderwerkstücke
Beim Sägen von gebogenen oder runden Werkstücken müs-
sen Sie diese besonders gegen Verrutschen sichern. An der
Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-
schiene und Sägetisch entstehen.
Falls erforderlich müssen Sie spezielle Halterungen anferti-
gen.
Profilleisten (Boden- oder Deckenleisten) bearbeiten
Profilleisten können Sie auf zwei verschiedene Arten bearbei-
ten:
– gegen die Anschlagschiene angestellt,
– flach liegend auf dem Sägetisch.
Des Weiteren können Sie abhängig von der Breite der Profil-
leiste die Schnitte mit oder ohne Zugbewegung ausführen.
Probieren Sie den eingestellten Gehrungswinkel immer zu-
erst an einem Abfallholz aus.
Bodenleisten

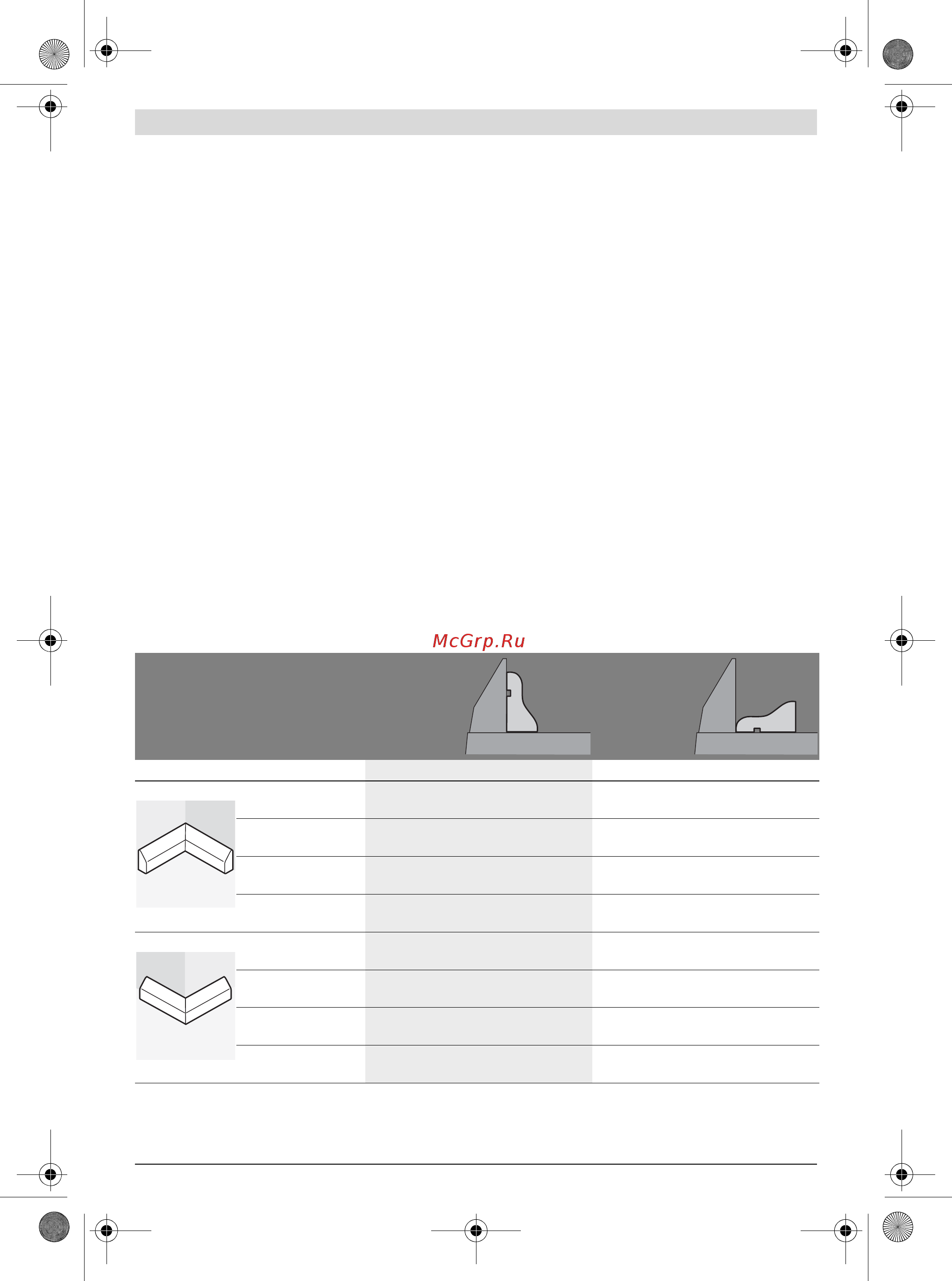

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.
Einstellungen gegen die
Anschlag-
schiene
angestellt
flach liegend
auf dem
Sägetisch
Bodenleiste
linke Seite rechte Seite linke Seite rechte Seite
Innenkante horizontaler
Gehrungswinkel
45° links 45° rechts 0° 0°
vertikaler
Gehrungswinkel
0° 0° 45° links 45° rechts
Positionierung des
Werkstücks
Unterkante auf
Sägetisch
Unterkante auf
Sägetisch
Oberkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Fertiges Werkstück be-
findet sich ...
... links vom Schnitt
... rechts vom
Schnitt
... links vom Schnitt
... rechts vom
Schnitt
Außenkante horizontaler
Gehrungswinkel
45° rechts 45° links 0° 0°
vertikaler
Gehrungswinkel
0° 0° 45° rechts 45° links
Positionierung des
Werkstücks
Unterkante auf
Sägetisch
Unterkante auf Sä-
getisch
Oberkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Fertiges Werkstück be-
findet sich ...
... rechts vom
Schnitt
... links vom Schnitt ... links vom Schnitt
... rechts vom
Schnitt
