Português | 89
Bosch Power Tools 1 609 929 W31 | (22.3.11)
– Ajustar os ângulos de meia-esquadria desejados (horizon-
tal e/ou vertical).
– Afastar o braço de deslize do carril limitador 10, até a lâmi-
na de serra estar na frente da peça a ser trabalhada.
– Ligar a ferramenta eléctrica.
– Premir a alavanca de bloqueio 5 conduzir o braço de desli-
ze, com o punho4, lentamente para baixo.
– Premir então o braço de deslize no sentido do carril limita-
dor 10 e serrar a peça com avanço uniforme.
– Desligar a ferramenta eléctrica e aguardar até a lâmina de
serra estar completamente parada.
– Conduzir lentamente o braço de deslize para cima.
Serrar peças com o mesmo comprimento (veja figura R)
Para serrar facilmente peças do mesmo comprimento é pos-
sível utilizar um esbarro longitudinal 36.
O esbarro longitudinal pode ser montado de ambos os lados
da extensão da mesa de serra 11.
– Soltar o parafuso de travamento 35 e bascular o esbarro
longitudinal 36 sobre o parafuso de aperto 63.
– Reapertar o parafuso de travamento 35.
– Ajustar a extensão da mesa de serra 11 no comprimento
desejado (veja “Alongar a mesa de serra”, página 86).
Ajustar o esbarro de profundidade (serrar ranhuras)
(veja figura S)
O limitador de profundidade deve ser ajustado se for serrada
uma ranhura ou se for usado um limitador de distância (pr ex.:
Bosch MSF 110).
– Girar o limitador de profundidade 30 para fora.
– Premir a alavanca de travamento 5 e deslocar o braço de
deslize para a posição desejada.
– Girar o parafuso de ajuste 29 até a extremidade do parafu-
so entrar em contacto com o limitador de profundidade
30.
– Conduzir lentamente o braço de deslize para cima.
Peças especiais
Ao serrar peças curvadas ou redondas é necessário fixá-las
firmemente, de modo que não possam se movimentar. Na li-
nha de corte não deve haver fendas entres a peça a ser traba-
lhada, o carril limitador e a mesa de serrar.
Se necessário, deverão ser fabricados suportes especiais.
Trabalhar tramelas perfiladas (tramelas de
soalho e de tecto)
Tramelas perfiladas podem ser trabalhadas de duas manei-
ras:
– encostadas contra o carril limitador,
– apoiadas de forma plana sobre a mesa de serrar.
Além disso, é possível executar cortes com ou sem movimen-
to de tracção, independente da largura da tramela perfilada.
Sempre deverá testar o ângulo de meia-esquadria ajustado
num pedaço de madeira que for deitar fora.
Tramelas de soalho

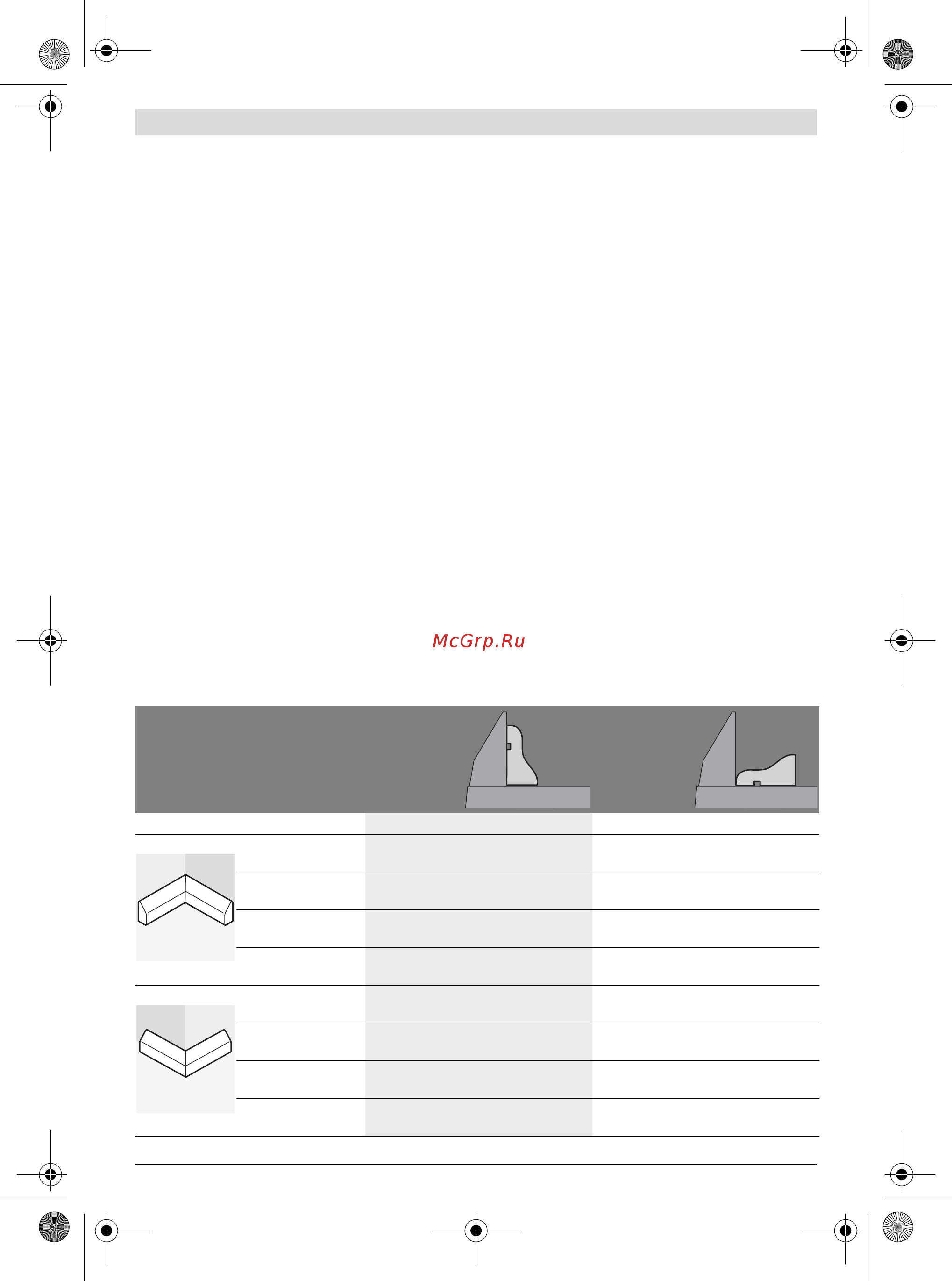

A tabela a seguir contém indicações para o trabalho em tramelas de soalho.
Ajustes encostado no
carril
limitador
apoiadas de
forma plana
sobre a mesa
de serrar
Tramela de soalho
lado esquerdo lado direito lado esquerdo lado direito
Canto interior ângulo de meia-
esquadria horizontal
45° esquerda 45° direita 0° 0°
Ângulo de meia-
esquadria vertical
0° 0° 45° esquerda 45° direita
Posicionamento da
peça a ser trabalhada
Canto inferior da
mesa de serrar
Canto inferior da
mesa de serrar
Canto superior no
carril limitador
Canto superior no
carril limitador
A peça a ser trabalha-
da se encontra ...
... no lado esquerdo
do corte
... no lado direito do
corte
... no lado esquerdo
do corte
... no lado direito do
corte
Canto exterior ângulo de meia-
esquadria horizontal
45° direita 45° esquerda 0° 0°
Ângulo de meia-
esquadria vertical
0° 0° 45° direita 45° esquerda
Posicionamento da
peça a ser trabalhada
Canto inferior da
mesa de serrar
Canto inferior da
mesa de serrar
Canto superior no
carril limitador
Canto superior no
carril limitador
A peça a ser trabalha-
da se encontra ...
... no lado direito do
corte
... no lado esquerdo
do corte
... no lado esquerdo
do corte
... no lado direito do
corte
