Deutsch
De-32

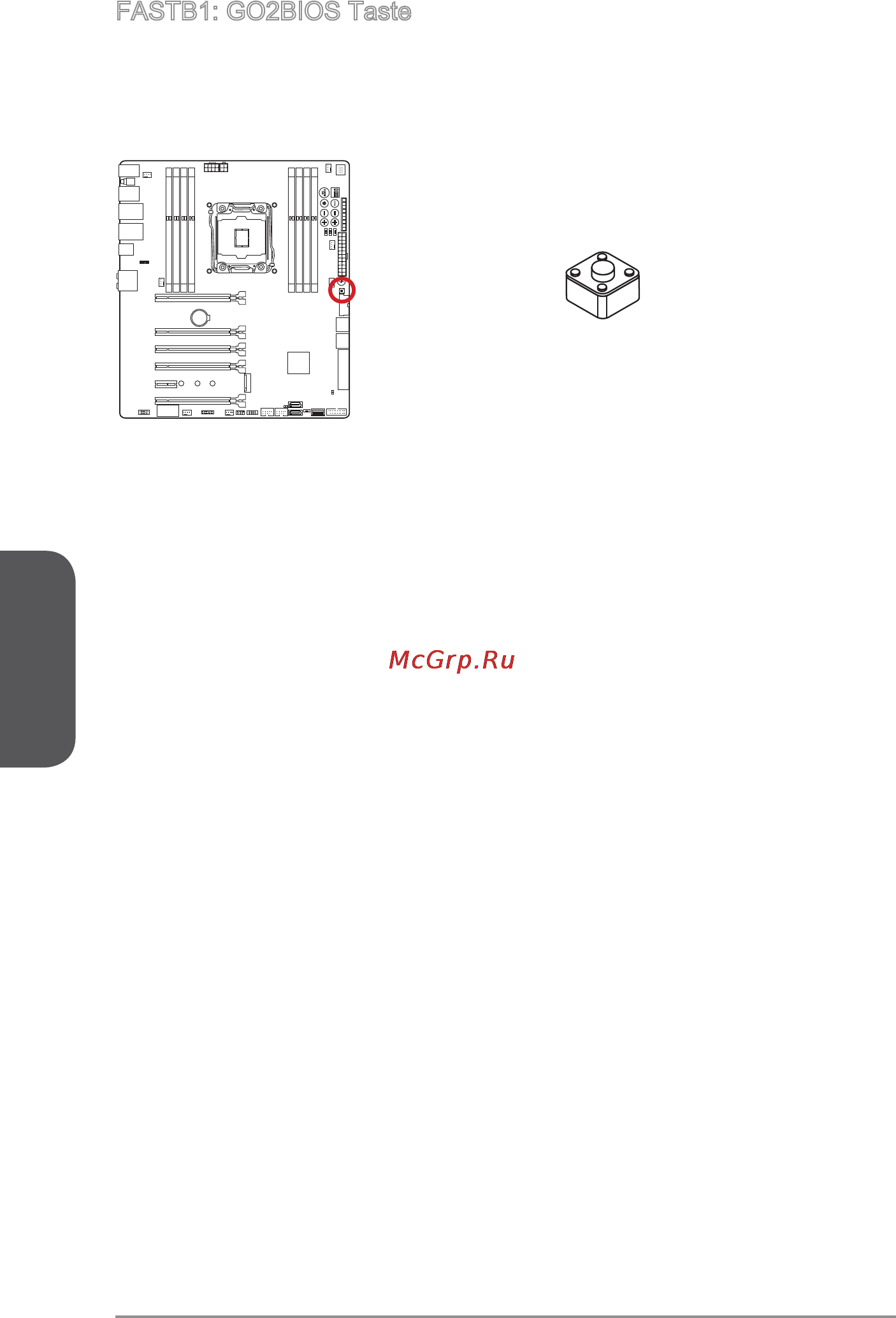

FASTB1: GO2BIOS Taste
Wenn Sie die “MSI Fast Boot”-Funktion im BIOS aktivieren, wird es in den meisten
Fällen nicht gelingen, mittels rechtzeitigem Drücken der Del-Taste ins BIOS Setup-
Menü zu gelangen. Daher können Sie nach einem Neustart die Taste drücken, um
das BIOS-Setup aufzurufen.
